V snahe o vernú reprodukciu zvukového spektra sa audio inžinieri a nadšenci neustále stretávajú s komplexnými výzvami. Pokrytie frekvenčného pásma od 16Hz do 16KHz jedným reproduktorom prakticky nie je možné. Táto fundamentálna prekážka vyplýva z fyzikálnych limitácií jedného meniča a jeho schopnosti efektívne spracovať široké rozpätie zvukových vĺn. Pre dosiahnutie skutočne kvalitného a úplného akustického zážitku je preto nevyhnutné siahnuť po sofistikovanejších riešeniach, ktoré stoja na princípe delenej reprodukcie zvuku. Táto metóda, ktorá rozdeľuje počuteľné spektrum na menšie, ľahšie zvládnuteľné časti, predstavuje základný kameň moderných audio systémov od bežných Hi-Fi veží až po špičkové komponenty pre najnáročnejších audiofilov.
Výzvy v Reprodukcii Zvuku a Základné Princípy Reproduktorov
Na pochopenie nevyhnutnosti delenej reprodukcie je dôležité najprv sa ponoriť do základných princípov fungovania reproduktorov a ich inherentných limitácií. Reproduktor, ako kľúčový prvok reťazca premeny elektrického signálu na akustický, čelí mnohým fyzikálnym prekážkam. Jednou z nich je skutočnosť, že impedancia reproduktora je frekvenčne závislá. To znamená, že jeho elektrický odpor sa mení v závislosti od frekvencie prehrávaného zvuku. Minimálna impedancia sa v technických špecifikáciách označuje ako menovitá impedancia Zn. Impedancie reproduktorov mávajú tieto hodnoty: 4, 8, 15, 25, 100 ohmov, čo predstavuje štandardizované hodnoty, ktoré určujú, aký zosilňovač je k danému reproduktoru vhodný.
Srdcom dynamického reproduktora je jeho pohyblivá časť. Cievka je umiestnená vo vzduchovej medzere magnetického obvodu, kde interakciou s magnetickým poľom premieňa elektrický prúd na mechanický pohyb. Tento pohyb sa následne prenáša na membránu, ktorá rozpohybuje okolitý vzduch a vytvorí zvukové vlny. Dynamika tohto pohybu je kľúčová. Najvyšší rozkmit má membrána pri mechanickej rezonančnej frekvencii. Táto frekvencia je inherentnou vlastnosťou reproduktora, danou hmotnosťou membrány a tuhosťou jej závesu. Rezonančná frekvencia je najmenšia frekvencia pri, ktorej absolútna hodnota impedancie reproduktora má hlavné maximum, čo má významný vplyv na elektrické zaťaženie zosilňovača.
Špecifické typy reproduktorov majú aj špecifické konštrukcie. Napríklad, membrána má na rozdiel priamovyžarujúceho reproduktora tvar vrchlíka a je vyhotovená z duralovej fólie, čo je typické pre výškové reproduktory s kopulovitou membránou. V niektorých prípadoch, najmä pri kompresných meničoch, membrána sa pohybuje v nízkej tlakovej komôrke, tlmí pohyb membrány tak, že reproduktor môžeme vybudiť väčším výkonom. Tento mechanizmus pomáha chrániť menič pred preťažením a zároveň optimalizuje jeho výkon. Zmeny tlaku sa z tlakovej komôrky prenášajú otvormi do zvukovodu exponenciálneho tvaru, čo zabezpečuje efektívne šírenie zvuku do priestoru a zvyšuje citlivosť reproduktora.
Generovanie akustickej energie je priamym dôsledkom pohybu membrány. Akustická energia vyžiarená z reproduktora je daná veľkosťou pretlaku a podtlaku, ktoré pri kmitaní vznikajú pred a za membránou. Efektívnosť tohto procesu je však silne ovplyvnená aj ozvučnicou, v ktorej je reproduktor umiestnený. Ozvučnica alebo skriňa musí byť dostatočne pevná, aby jej steny neohli kmitať. Nežiaduce vibrácie stien by totiž mohli viesť k zafarbeniu zvuku a skresleniu. Preto väčšie skrine musia mať vnútorné steny obložené hrubšou vrstvou materiálu (plsť, vata), ktorá dobre pohlcuje zvuk, čím sa eliminujú vnútorné odrazy a stojaté vlny.
Kľúčovým poznaním, ktoré viedlo k vývoju delenej reprodukcie, je uvedomenie si, že vyžarovanie nízkych frekvencií si vyžaduje reproduktor s veľkou membránou. Veľká plocha je potrebná na to, aby dokázala rozpohybovať dostatočné množstvo vzduchu pre generovanie dlhých basových vĺn. Na druhej strane, na vyžarovanie vysokých frekvencií musí mať membrána malé rozmery a má byť ľahká a pevná. Malá hmotnosť a tuhosť umožňujú membráne rýchlo reagovať na rýchle zmeny signálu, ktoré sú charakteristické pre vysoké tóny, zatiaľ čo malé rozmery zabezpečujú širokú smerovú charakteristiku. Tieto protichodné požiadavky na jeden reproduktor prakticky znemožňujú pokrytie celého akustického spektra jedným meničom bez kompromisov.
Princíp Delenej Reprodukcie: Rozdelenie Akustického Spektra
Vzhľadom na rozdielne fyzikálne požiadavky na reprodukciu nízkych a vysokých frekvencií sa vyvinula delená reprodukcia zvuku. Na dosiahnutie kvalitnej reprodukcie celého akustického pásma sa používa delená reprodukcia zvuku. Tento prístup rieši problém tým, že namiesto jedného reproduktora sa použije viacero špecializovaných meničov, z ktorých každý je optimalizovaný pre určitú časť frekvenčného spektra. Celé počuteľné spektrum sa rozdelí na 2 alebo 3 pásma, čím sa vytvoria dvojpásmové, trojpásmové alebo dokonca viacpásmové reproduktorové sústavy.
Základným prvkom, ktorý umožňuje toto rozdelenie, sú výhybky. Akustické pásmo sa rozdeľuje požitím výhybiek. Pod výhybkami rozumieme dvojbrány, ktoré sú zapojené ako horné a dolné pásmové priepustky. Tieto elektronické obvody zabezpečujú, že každý reproduktor dostane len tie frekvencie, pre ktoré bol navrhnutý. Napríklad, basový reproduktor (woofer) dostáva len nízke frekvencie cez dolnopriepustnú výhybku, zatiaľ čo výškový reproduktor (tweeter) dostáva vysoké frekvencie cez hornopriepustnú výhybku. Stredový reproduktor, ak je prítomný v trojpásmovom systéme, dostáva stredné frekvencie cez pásmovú priepustku. Tento precízny manažment frekvencií minimalizuje skreslenie, zvyšuje účinnosť a umožňuje každému meniču pracovať v optimálnych podmienkach, čím sa dosahuje omnoho vernejšia a detailnejšia reprodukcia zvuku v celom rozsahu.
Vysvetlenie výhybky reproduktorov - Úvod do súčiastok a objednávok

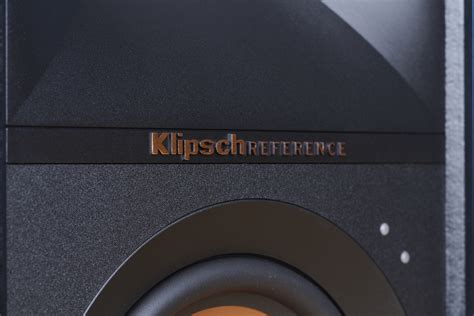

Špičkové Reproduktorové Systémy: Príklad Klipsch Reference Premiere RP-504C II
Moderné reproduktorové systémy sú vynikajúcim príkladom aplikácie princípov delenej reprodukcie v kombinácii s inovatívnymi technológiami. Dobre vybavený 2,5-pásmový center Referencie Premiere RP-504C II sa spoločnosti Klipsch rozhodne vydaril. Tento model predstavuje vlajkovú loď stredového kanála reproduktora v novej sérii Klipsch RP, prepracovanej pre aktuálne obdobie, a to s mnohými esami v rukáve. Stredový reproduktor je považovaný za najdôležitejší reproduktor v systéme domáceho kina, pretože dokáže presadiť dve zásadné časti filmového soundtracku: dialógy a efekty centrálneho kanála. Vďaka výkonným ovládačom vie navodiť ostrý dialóg.
Klipsch pri vývoji tohto modelu stavia na pokročilých technológiách. Získané know-how neopúšťa, ale inovuje, modernizuje, modifikuje. V modeli RP-504C II je použitých niekoľko kľúčových vylepšení. Stredový reproduktor využíva väčšiu veľkosť hornov Tractrix, ktoré hostí titánový odvetrávaný výškový reproduktor LTS, a o 70% väčšie kmitacie cievky v štyroch cerametalických kužeľových basových reproduktoroch. Nový, väčší 90° x 90° silikónový kompozitný hybridný Tractrix horn má naštartovať ostrejší a jasnejší dialóg, čo je pre stredový kanál kriticky dôležité. Rafinovaný horn a aktualizovaný výškový reproduktor je neoddiskutovateľný.
Titánový tweeter s exkluzívnou LTS (Linear Travel Suspension) technológiou minimalizuje skreslenie a taktiež podporuje detailnejší výkon. Všetkému napomáha dizajn odvetrávaného tweetera, pričom zvýrazňuje detaily toho, čo ich počuť. Tieto technológie spoločne pracujú na zabezpečení čistých, jasných vysokých tónov, ktoré sú esenciálne pre zrozumiteľnosť dialógov a priestorovú lokalizáciu zvuku.
Inovatívne woofery a ich bezchybná reprodukcia zvuku predpokladá minimálne skreslenie a maximálnu účinnosť. Väčšie basové reproduktory Cerametallic poskytujú zvukové efekty ako sú explózie s väčšou údernosťou, čo dodáva filmovému zážitku dynamiku a realizmus. Efektivita reproduktora je ďalej umocnená premysleným dizajnom portov. Porty Reference Premiere využívajú geometriu Tractrix, umožňujú najúčinnejší a najrýchlejší prenos vzduchu zo skrine. Skriňa 504C II má zadný Tractrix port, ktorý vie prehĺbiť basovú odozvu reproduktora. Tvar klaksónu podporuje účinnejšie prúdenie vzduchu dovnútra a von zo skrine, tiež minimalizuje hluk portu a nízkofrekvenčné skreslenie. Tieto detaily prispievajú k čistejším a kontrolovanejším basom bez nežiaducich rezonancií.
Pokročilý dizajn kabinetu vychádza z dodatočného vystuženia, delená skriňa minimalizuje vibrácie a vylepšený je aj vstupný panel. Výrobca venuje veľkú starostlivosť výberu materiálov a povrchových úprav. Stredový modul je pekný kúsok nábytku a hodí sa do každej miestnosti, čo podčiarkuje snahu o prepojenie špičkového výkonu s estetickou hodnotou.
Pre optimálny výkon tohto špičkového reproduktora je dôležité aj jeho správne umiestnenie. Veľkú rolu hrá usadenie reproduktora so stredovým kanálom, nemal by stáť pri stene ani pri zadnej časti zvukového systému. Reproduktor potrebuje trochu viac miesta, aby mohol „dýchať“, a to stojí za dobrú basovú odozvu reproduktora.
Technické špecifikácie modelu Klipsch Reference Premiere RP-504C II potvrdzujú jeho výkonnosť:
- Frekvenčná odozva: 50 - 25 000 Hz (± 3dB)
- Citlivosť zvuku: 96 dB
- Výkon: až 150 W RMS
- Impedancia: 8 Ohm
Vizuálne a konštrukčné detaily dotvárajú celkový obraz. Štýlový dizajn, odolný proti poškriabaniu so saténovo lakovanými prepážkami, ochranná mriežka, hliníkové viazacie koncovky reproduktorov s vnútorným zapojením reproduktorov na audiofilskej úrovni - to všetko je zásadné. Výpočet špecifík dopĺňajú korkové podložky na spodnej strane, ktoré produktu dodávajú stabilitu a bezpečnosť. Zároveň pomáhajú oddeliť reproduktor od povrchov, čím sa minimalizujú nežiaduce vibrácie prenášané do nábytku.
Elektrónkové Zosilňovače pre Delenú Reprodukciu: Príklad PrimaLuna EVO 200
Kvalitné reproduktorové systémy si vyžadujú adekvátne výkonové zosilňovače, ktoré dokážu naplno využiť ich potenciál. V segmente high-end audia si stále držia silnú pozíciu elektrónkové zosilňovače, ktoré sú často oceňované pre ich jedinečný zvukový charakter. Porovnajte konštrukciu elektrónkového koncového zosilňovača PrimaLuna s akoukoľvek inou značkou za akúkoľvek cenu. Model EVO 200 Koncový zosilňovač / monoblok je najnovšiu verziu originálnych prvých členov rodiny cenovo dostupných, vysokokvalitných elektrónkových produktov od PrimaLuna. Dizajnéri a konštruktéri zariadení PrimaLuna majú dlhodobú skúsenosť v oblasti High-End audia, čo sa odráža v precíznosti a kvalite ich produktov.

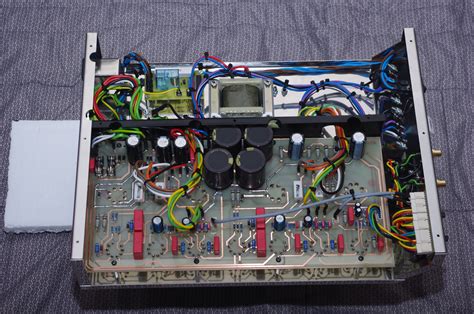

Konštrukcia týchto zosilňovačov je ukážkou majstrovského remesla. Sú ručne letované technológiou point -to- point za použitia kabeláže s rovnakou, alebo ešte lepšou zručnosťou ako akýkoľvek iný produkt v akejkoľvek cenovej kategórii. Tento prístup, hoci náročný na prácu, minimalizuje straty signálu a zaisťuje najvyššiu integritu obvodov. Luxusné časti, ktoré zahrňujú toroidný napájací transformátor, zabezpečujú stabilné a čisté napájanie. Zákazkové výstupné transformátory navrhnuté v spojení s jedným z najprestížnejších dizajnérov transformátorov v USA sú zapuzdrené pre čo najnižší šum. Tieto vysoko účinné transformátory dovoľujú preniesť neskutočné detaily od vrchu až po najnižšie polohy, znižujú výstupnú impedanciu a poskytujú zosilňovaču väčšiu kontrolu nad reproduktormi s rozličnou impedanciou, čo je kľúčové pre flexibilitu a zvukový výkon so širokou škálou reproduktorov.
Ďalšie detaily konštrukcie podčiarkujú audiofilskú kvalitu. Patria sem keramické objímky pre elektrónky, ktoré sú odolné a spoľahlivé. Použité sú veľké pozlátené WBT reproduktorové terminály, pričom všetky reprosvorky majú plný hriadeľ, bez diery, pre lepšiu vodivosť, lepšiu zvukovú kvalitu a vyššiu spoľahlivosť, s možnosťou pripojenia banánikov alebo vidličiek. Vstupné RCA konektory sú masívne zlatom plátované, čo minimalizuje koróziu a zaisťuje stabilný kontakt.
Chassis zosilňovača je rovnako impozantné. Plne odvetrané šasy vyrobené z masívnej kalibrovanej ocele je pokryté 5 vrstvami ručne lešteného laku, čo nielenže dodáva zariadeniu luxusný vzhľad, ale prispieva aj k lepšiemu odvodu tepla a stabilite.
Inovatívne obvody sú neoddeliteľnou súčasťou moderných elektrónkových zosilňovačov. Nová predzosilňovacia sústava obvodov, optimalizovaná pre používanie dvoch 12AU7 elektrónok na každý kanál, predlžuje životnosť citlivých komponentov, plus redukuje možnosť zlyhania po tepelnom šoku. Kľúčovou technológiou je nová generácia AdaptiveAutoBias, vyvinutá exkluzívne pre produkty PrimaLuna. Tento obvod monitoruje a prispôsobuje bias automaticky, čo zaručuje optimálnu prevádzku elektrónok a predlžuje ich životnosť. Okrem toho, tento systém pracuje v súčinnosti s interným termálnym spínačom. Keď dôjde k prehriatiu napájacieho transformátora kvôli presýteniu, alebo určitému problému v jednotke, interný termálny spínač preruší primárne obvody a nechá jednotku vychladnúť pred tým, než dôjde k poškodeniu. Keď dôjde k vychladeniu, kontakt bude znovu obnovený a ak nič nie je poškodené, zosilňovač začne znova korektne pracovať, čím poskytuje vysokú úroveň bezpečnosti a spoľahlivosti.
Flexibilita je ďalšou silnou stránkou EVO 200. Je kompatibilný s výkonovými elektrónkami 6L6G, 6L6GC, 7581A, EL34, EL37, 6550, KT66, KT77, KT88, KT90, KT120, KT150. Vďaka tomu si môžete výsledný zvukový charakter zosilňovača prispôsobiť plne vašim požiadavkám, čo umožňuje audiofilom experimentovať a nájsť si zvuk, ktorý im najviac vyhovuje. Jednoducho a rýchlo odnímateľná elektrónková ochranná klietka navyše zjednodušuje údržbu a výmenu elektrónok.
Technické špecifikácie PrimaLuna EVO 200:
- Výkon stereo EL34 / KT88: 44 / 45W
- Výkon mono EL34 / KT88: 88 / 90 W
- Frekvenčný rozsah +/- 1dB: 10Hz - 65kHz / 10 - 95kHz - 3 dB
- Skreslenie THD s AABB: 0,1% stereo / 0,17% mono
- Odstup signál šum: 92dB stereo / 93 dB mono
- Vstupná impedancia: 100 kOhm
- Vstupná citlivosť: 880 mV
- Vstupy: RCA
- Výstupy: 4, 8 a 16 Ohm reprosústavy stereo; 2, 4 a 8 Ohm reprosústavy mono
- Elektrónky: 4 x 12AU7 a 4 x EL34
- Rozmery: 405 mm x 365 mm x 210 mm (h x š x V)
- Váha: 23kg
Recenzie a ocenenia často vyzdvihujú hlavnú výhodu produktov PrimaLuna. Najväčšou výhodou vyplývajúcou z celkovej vývojovej a výrobnej koncepcie PrimaLuna produktov je ich extrémne výhodný pomer ceny a zvukovej kvality, ktorý je mnohými považovaný za bezkonkurenčný. Aj z tohto dôvodu delená verzia EVO 200 posúva hranice kvality reprodukcie ešte o ďalší poriadny kus dopredu. Zvuk tohto dua dokáže sprostredkovať hudobný zážitok na skutočne znamenitej úrovni a možno bude mať odlišný charakter, možno niektoré dielčie zvukové parametre predostrie inak, alebo si s iným typom reprosústav bude rozumieť lepšie. Avšak, dovolíme si tvrdiť, že do kategórie 10.000 euro sa mu bude hľadať konkurent len veľmi ťažko.
Klasifikácia a Výber Hi-Fi Systémov pre Kvalitnú Reprodukciu
Pre široké spektrum poslucháčov, od príležitostných milovníkov hudby až po náročných audiofilov, sú k dispozícii rôzne typy audio systémov, ktoré sa snažia o čo najlepšiu reprodukciu zvuku. Hi-Fi systémy čiže Hi-Fi veže patria medzi zariadenia určené na prehrávanie zvuku. Najčastejšie sú tvorené ovládacou jednotkou a reproduktormi, ktoré môžu byť buď integrované v jednom šasi, alebo ako samostatné komponenty pre väčšiu flexibilitu a kvalitu.
Pri výbere audio sústavy zohráva veľkú úlohu aj kvalita reproduktorov a ich konfigurácia. Delíme ich na rôzne typy podľa počtu frekvenčných pásiem, ktoré spracúvajú:
- Trojpásmové - považované za najvyššiu možnú kvalitu, pretože majú špecializované meniče pre basy, stredy a výšky.
- Dvojpásmové - často používané v kompaktných systémoch. Je dôležité poznamenať, že hoci niektoré staršie alebo menej kvalitné modely mohli mať obmedzenia, pričom sa uvádzalo, že nízke tóny sú skreslené a plechové, moderné dvojpásmové systémy s kvalitnými komponentmi a prepracovanými výhybkami dokážu poskytnúť veľmi dobrý zvuk.
- Širokopásmové, t.j. jednopásmové - všeobecne považované za najmenej kvalitné audio reprodukcie, pretože jeden menič sa snaží pokryť celé spektrum, čo prináša nevyhnutné kompromisy vo frekvenčnej odozve a smerovej charakteristike.
Hi-Fi systémy sa ďalej rozdeľujú podľa ich veľkosti a funkčnosti. Možno vo vás slovo „mini“ vyvoláva dojem, že ide o malú vežu, avšak opak je pravdou v kontexte vyššej kvality. Avšak, mikro Hi-Fi systémy predstavujú veľmi kompaktný systém a slúžia na ozvučenie predovšetkým malých miestností. Tieto mikro systémy sa typicky vyznačujú slabším výkonom, sú lacnejší variant a zaberú veľmi málo miesta. Ak si potrpíte na to najlepšie, rozhodne si kúpte mini Hi-Fi systémy, ktoré často ponúkajú pokročilejšie funkcie a vyššiu kvalitu zvuku než ultra-kompaktné mikro systémy. Dva základné typy Hi-Fi veží sa od seba líšia predovšetkým množstvom funkcií a kvalitou zvuku.
Pri výbere vhodného systému je dobré sledovať, či disponuje DVD mechanikou, možnosťou prehrávať kazety, MP3, prípadne ak je možné zariadenie k sústave pripojiť pomocou Bluetooth. Moderné systémy často zahŕňajú aj pripojenie cez USB port, Wi-Fi, internetové rádio, digitálne vysielanie DAB+ a AUX vstup, čo rozširuje možnosti prehrávania hudby z rôznych zdrojov.
Niektoré populárne modely a ich vlastnosti zahŕňajú:
- Marantz M-CR612 (micro, Bluetooth, 60 W, USB port, MP3, streaming): Elegantný minisystém v zlato-striebornej farbe, ktorý nielen výborne vyzerá, ale vyniká aj svojimi vlastnosťami, vrátane podpory takmer všetkých streamovacích služieb.
- Kenwood M-9000S (micro, Bluetooth, dvojpásmové, 100 W, AUX vstup): Strieborný mikrosystém, ktorý dokáže prijímať rádiá z internetu alebo DAB+ tuneru, prehrávať skladby z CD a USB alebo streamovať hudbu cez Bluetooth.
- Kenwood M-7000S (micro, Bluetooth, dvojpásmové, 60 W, AUX vstup): Ďalší strieborný mikrosystém Kenwood s podobnými funkciami ako M-9000S, avšak s mierne nižším výkonom.
- Panasonic SC-PMX92EG (micro, Bluetooth, trojpásmové, 120 W, AUX vstup): HiFi systém, ktorý ponúka nezabudnuteľný hudobný zážitok, s frekvenčnou odozvou 66 Hz - 20 kHz.
- JVC RD-E98 (all-in-one systém, výkon 50 W, DAB+, internetové rádio, Bluetooth, Wi-Fi, USB, CD mechanika, MP3, AUX vstup): Komplexné riešenie pre milovníkov hudby.
- Panasonic SC AKX50 (mini, AUX vstup, USB port, MP3, Bass Boost): Inovatívny a dizajnovo veľmi podarený model mikrosystému Panasonic s hudobným výkonom 2x300W.
- Kenwood M-925DAB (Hi-Fi mikrosystém, rádio DAB+ / FM-RDS, CD, USB-A, AUX, Line In, výkon 2× 50 W, výstup pre slúchadlá, hliníkový predný panel): Ponúka široké spektrum možností prehrávania v elegantnom prevedení.
- Panasonic SC-MAX3500EK (mini, Bluetooth, 2000 W, AUX vstup, USB port): Výkonný párty systém s AIRQUAKE BASS, 25 cm super wooferom, karaoke a svetelnými efektmi pre silné basy a čistý zvuk.
- Blaupunkt MS30BT (micro, Bluetooth, 120 W, AUX vstup, USB port): Umožňuje vychutnať si každý deň dokonalý zvukový zážitok.
Chcete dopriať svojmu sluchu skutočne kvalitný zvuk? Či máte iné priority, ako napríklad maximálnu kompaktnosť alebo špecifické funkcie? Vyberte si takú Hi-Fi vežu, ktorá pre vás bude tou najvhodnejšou voľbou. Ktoré parametre zohrávajú hlavnú úlohu, závisí od individuálnych potrieb a rozpočtu, ale kombinácia delenej reprodukcie, výkonných zosilňovačov a kvalitných materiálov je základom pre vynikajúci audio zážitok.
