Spájkovanie je základnou zručnosťou v elektronike, modelárstve a mnohých priemyselných odvetviach. Rovnako dôležité ako správne spájkovanie je aj efektívne a bezpečné odspájkovanie, pri ktorom sa odstraňuje prebytočný cín alebo sa uvoľňujú spájkované súčiastky. V tomto procese zohráva kľúčovú úlohu odsávačka cínu, ktorá je navrhnutá na zber prebytočného pojiva počas spájkovania alebo odspájkovania. Predstavuje nevyhnutný nástroj pre všetkých, ktorí pracujú s elektronikou, od hobby nadšencov až po profesionálov, pričom zabezpečuje, že spájkovanie sa vykonáva v bezpečnom a čistom pracovnom prostredí. Tento článok sa zameria na rôzne typy odsávačiek cínu, s osobitným dôrazom na pokročilé modely a stanice s regulovateľným podtlakom, ktoré ponúkajú presnosť a efektivitu pre náročné úlohy v súčasnej elektronike.
Význam a Nevyhnutnosť Odsávačky Cínu v Spájkovacej Praxi
Pri práci so spájkovačkou vznikajú nielen vysoké teploty, ale aj výpary obsahujúce častice cínu a taviva. Tieto výpary môžu byť škodlivé pre zdravie a tiež negatívne ovplyvňujú kvalitu spájkovaného spoja. Odsávačka cínu pracuje pomocou ventilátora, ktorý nasáva vzduch a kovové pary z okolia spájkovacej zóny. Tieto plyny a pary sú potom transportované do filtra, kde sa zachytia a odstránia, čím sa minimalizuje expozícia škodlivým kovovým parám a spájkovacím výparom. Použitie odsávačky cínu tak zabezpečuje, že spájkovanie sa vykonáva v bezpečnom a čistom pracovnom prostredí, čo je kľúčové pre ochranu zdravia pracovníkov.
Okrem ochrany zdravia odsávačka cínu tiež zlepšuje kvalitu spájkovania. Tým, že odstraňuje prebytočný cín a zabraňuje jeho stekaniu alebo tvorbe studených spojov, umožňuje vytvoriť čistejšie, presnejšie a spoľahlivejšie spoje. Nadmerné množstvo cínu na spojoch môže viesť k skratom, zatiaľ čo nedostatočné odstránenie starého cínu pred opätovným spájkovaním nového komponentu môže narušiť mechanickú a elektrickú integritu spoja. Vďaka efektívnemu odstraňovaniu spájkovacej zliatiny sa zvyšuje spoľahlivosť finálneho produktu a znižuje sa potreba opakovaných opráv. Znižuje sa aj riziko popálenín a poškodenia citlivých elektronických komponentov, čo prispieva k celkovej bezpečnosti práce a efektivite procesu.
Princípy Fungovania Odsávačiek Cínu
Základným princípom fungovania odsávačky cínu je vytvorenie podtlaku, ktorý umožňuje efektívne nasávanie roztaveného cínu a spájkovacích pár. Sacie zariadenie na cín je navrhnuté na zber prebytočného pojiva počas spájkovania alebo odspájkovania. Vo svojej najjednoduchšej forme ručné odsávačky využívajú mechanický piest, ktorý sa stlačí a následne uvoľní, čím sa vytvorí okamžitý podtlak nasávajúci roztavený cín do zbernej komory. Tento piest musí dokonale tesniť, aby bol podtlak dostatočne silný na efektívne odstránenie cínu. Na pracovnom hrote sa často používa materiál PTFE (polytetrafluóretylén), ktorý je odolný voči vysokým teplotám a zabraňuje priľnutiu cínu.
Komplexnejšie, elektrické odsávačky cínu, sú vybavené integrovaným vákuovým čerpadlom alebo ventilátorom, ktoré zabezpečujú stály alebo regulovateľný podtlak. V týchto systémoch je sací mechanizmus aktívny nepretržite alebo sa aktivuje stlačením spúšte, čo umožňuje plynulejšie a kontrolovanejšie odstraňovanie cínu. Sacie potrubie týchto zariadení je spojené so zbernou nádobou, kde sa roztavený cín ochladí a stuhne, aby sa mohol následne ľahko odstrániť. Odfiltrované výpary sú potom vypúšťané do ovzdušia, čím sa zabezpečuje čisté pracovné prostredie.
Klasifikácia Odsávačiek Cínu: Od Manuálnych po Profesionálne Stanice
Odsávačky cínu sú k dispozícii v rôznych veľkostiach a výkonoch, aby vyhovovali rôznym potrebám, typom aplikácií a rozpočtom. Ich výber závisí od frekvencie používania, typu spájkovaných komponentov a požiadaviek na presnosť a bezpečnosť. Môžeme ich základne rozdeliť na ručné odsávačky cínu a elektrické odsávačky cínu, pričom každá kategória zahŕňa rôzne varianty a stupne sofistikovanosti.
Ručné odsávačky sú ideálne pre hobby použitie alebo občasné opravy, kde nie je potrebná vysoká frekvencia práce alebo extrémna presnosť. Sú cenovo dostupné a ľahko prenosné. Na druhej strane, elektrické odsávačky a odpájacie stanice sú navrhnuté pre náročnejšie úlohy a profesionálne prostredie, kde sa kladie dôraz na výkon, kontrolu teploty a, čo je kľúčové, regulovateľný podtlak. Táto schopnosť regulácie podtlaku umožňuje oveľa precíznejšie a šetrnejšie odstraňovanie cínu, čo je nevyhnutné pri práci s citlivými alebo miniatúrnymi komponentmi.
Kleště pro Elektrikáře - průvodce Štípáním, Odholováním a Krimpováním
Ručné Odsávačky Cínu: Základy a Jednoduchosť Použitia
Ručné odsávačky cínu predstavujú kompaktné, ručné zariadenia, ktoré sú ideálne pre hobby použitie alebo pre rýchle opravy, kde sa nevyžaduje rozsiahle odpájkovanie. Sú jednoduché na použitie a nevyžadujú externé napájanie, čo ich robí veľmi prenosnými a flexibilnými. Typická ručná odsávačka, ako napríklad Vorel TO-79391, je vyrobená z plastu s pracovným hrotom z PTFE, ktorý je odolný voči vysokým teplotám a zabraňuje priľnutiu roztaveného cínu. Sacie zariadenie na cín je navrhnuté pre zber prebytočného pojiva počas spájkovania alebo odspájkovania.
Cenovo najdostupnejší systém na odpájanie spájkovaných súčiastok často prichádza vo forme mechanického odsávacieho pera a dutého spájkovacieho hrotu. Piest mechanickej odsávacej jednotky dokonale tesní a po stlačení uvoľňovacieho tlačidla dokáže z oblasti hrotu odsávať veľké množstvo roztavenej spájkovacej zliatiny. Odpájkovačky ako TIPA ZD-108K sú mechanické antistatické plastové odsávačky s dvojitým tesnením piestu, ktoré zabezpečujú efektívne odsávanie. Model Strend Pro 1722001, Alu/PVC, zase ponúka veľkú nasávaciu silu a antistatický, teplotne odolný hrot, čo zvyšuje jej odolnosť a bezpečnosť pri práci. Medzi ďalšie príklady patria odsávačka cínu pri spájkovaní (kompaktná, ručná, s kovovým valcom) a odsávačka cínu 21,8 x 206mm (YT-82743) od YATO.
Tieto nástroje sú vhodné tam, kde sa vzhľadom na nízke prevádzkové zaťaženie neoplatí kupovať nákladnú odpájkovaciu stanicu, napríklad keď je potrebné použiť extraktor cínu len občas. Bez základnej odpájkovacej stanice nezaberá extraktor cínu prakticky žiadny priestor, čo je výhoda pre malé dielne alebo cestujúcich technikov. Teplotu dutého hrotu pri týchto typoch nie je potrebné regulovať samostatne, pretože sa reguluje dosiahnutím termodynamickej rovnováhy pri teplote približne 330 °C, čo je teplota vhodná na spoľahlivé tavenie väčšiny typov spájkovacích zliatin. Príkon vykurovacieho telesa v takýchto kombinovaných zariadeniach je často okolo 30 W.
Elektrické Odsávačky Cínu a Odpájkovačky s Regulovateľným Podtlakom
Elektrické odsávačky cínu predstavujú vyššiu kategóriu zariadení, ktoré sú výkonnejšie a často ponúkajú funkciu regulovateľného podtlaku, čo umožňuje presnejšie nastavenie sacieho výkonu. Tieto zariadenia sú vhodné pre profesionálne použitie a náročnejšie úlohy, kde je potrebná konzistentnosť a vysoká kontrola nad procesom odpájkovania. Regulovateľný podtlak je kľúčovou vlastnosťou, ktorá umožňuje prispôsobiť silu odsávania konkrétnej aplikácii, napríklad pri práci s jemnými SMD komponentmi, kde príliš silný podtlak môže poškodiť obvodovú dosku alebo komponent.
Na rozdiel od manuálnych odsávačiek, elektrické modely často integrujú vyhrievaný dutý hrot, ktorý roztaví cín priamo v mieste spoja, a následne ho nasaje podtlakom. Príklady zahŕňajú elektrickú odsávačku cínu Reball 13x13 YATO alebo odsávačku cínu ZD915 s hrotom, ktorá pracuje s výkonom 80 W a ponúka reguláciu teploty v rozsahu 160-480 °C s možnosťou sieťového napájania. Takéto široké rozpätie teplotnej regulácie je nevyhnutné, pretože rôzne typy spájkovacích zliatin majú odlišné body tavenia a citlivé komponenty vyžadujú šetrnejšie teplotné profily.
Výhoda integrovaného vyhrievania spočíva v tom, že cín je v okamihu odsávania v tekutom stave, čo minimalizuje riziko zaseknutia alebo upchatia sacieho hrotu a zabezpečuje čistejšie a efektívnejšie odstránenie. Regulácia podtlaku v kombinácii s presnou reguláciou teploty umožňuje operátorovi optimalizovať proces odpájkovania pre rôzne typy materiálov a veľkosti komponentov, čo predlžuje životnosť hrotov a zvyšuje celkovú efektivitu práce.

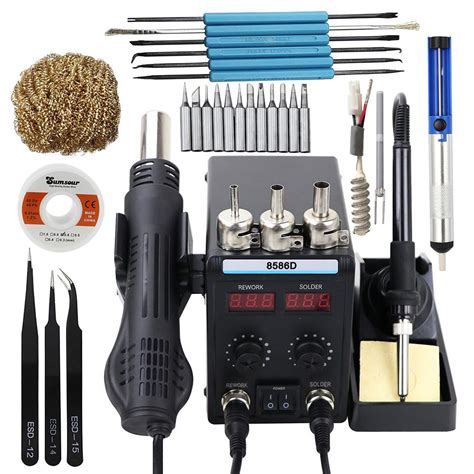

Profesionálne Odpájacie Stanice a Ich Pokročilé Funkcie
Moderné profesionálne odpájacie stanice sú komplexné zariadenia, ktoré často integrujú viacero funkcií a nástrojov pre spájkovanie a odspájkovanie, čím sa stávajú nepostrádateľnými pre špecializované opravy a výrobu v oblasti elektroniky. Ich cieľom je maximálna efektivita, presnosť a ochrana komponentov.
Spájkovacia Pinzeta Yihua 938D pre SMD Komponenty
Pre odpájkovanie SMD (Surface-Mount Device) komponentov, ktoré sú čoraz menšie a hustejšie osadené na doskách plošných spojov, sa vyvinuli špecializované nástroje ako spájkovacie pinzety. Yihua 938D je príkladom takejto spájkovacej pinzety (klieští), ktorá sa skladá z dvoch spájkovacích pier spojených v jednej ergonomickej rukoväti. Vďaka zahnutým hrotom spolu tvoria pinzetu, s ktorou je spájkovanie alebo odpájkovanie SMD súčiastok veľmi jednoduché. Hroty spájkovačky tvoria nezávisle vyhrievané ramená pinzety, ktoré dokážu súčasne ohriať oba kontakty SMD súčiastky (rezistor, kondenzátor, dióda, tlmivka…). To umožňuje čo najrýchlejšie vybratie súčiastky z dosky plošných spojov bez zbytočného dlhého prehrievania, ktoré by mohlo komponent poškodiť.
Kontakty súčiastky sa zahrievajú súčasne, a tak je spájkovanie alebo odpájkovanie čo najrýchlejšie bez zbytočného tepelného namáhania spájkovanej súčiastky. Vďaka jedinečným hrotom nebudete pri odpájkovaní súčiastok potrebovať žiadny iný nástroj. Jednoducho uchopte súčiastku medzi dva hroty a vyberte ju z dosky plošných spojov. Spájkovacia rukoväť obsahuje dve výkonné 60W vykurovacie telesá, na ktorých sú dva zahnuté hroty z klasickej série hrotov 900-T. Ovládanie odpájkovača je veľmi jednoduché, po otočení vypínača stačí otočným potenciometrom zvoliť požadovanú teplotu a tá sa v krátkom okamihu objaví na koncoch spájkovacích hrotov. Yihua 938D umožňuje prepínať zobrazenie teploty medzi °C / F. K dispozícii je aj funkcia režimu spánku, ktorá po desiatich minútach nečinnosti šetrí energiu a predlžuje životnosť hrotov, čo je dôležité pre celkové prevádzkové náklady a životnosť zariadenia. Dĺžka kábla spájkovacej rukoväte od stanice je približne 125 cm, pričom k stanici vedie 125 cm dlhý napájací kábel. Samotná stanica (bez pinzety) váži len 110 gramov, čo prispieva k jej prenosnosti.
Aoyue 701A++: Integrovaná Spájkovacia a Odpájkovačka s Odsávačom Dymu
Pokročilá spájkovacia a odpájkovacia stanica Aoyue 701A++ predstavuje komplexné riešenie s digitálnym nastavením a zobrazením teploty a navyše obsahuje integrovaný odsávač dymu v jednom zariadení. Je navrhnutá pre všetky potreby kontaktného spájkovania a opráv, pričom ponúka vysokú flexibilitu. Mikropájka disponuje dostatočným výkonom 70 W s digitálne riadenou teplotou v rozsahu 200 - 480 °C a je riadená úplne nezávisle od odpájkovača, čo umožňuje súbežnú prácu s rôznymi teplotami pre spájkovanie a odspájkovanie.
Spájkovacie pero obsahuje integrovaný odsávač dymu, ktorý sa pripája k odsávaciemu konektoru stanice. Je dôležité poznamenať, že stanica je ukončená jedným odsávacím konektorom, a na použitie odsávača dymu je potrebné odpojiť odpájkovač od čerpadla. Odspájkovač má tiež digitálne riadený teplotný rozsah 200 - 480 °C a výkon 50 W, pričom môže byť používaný súčasne s mikropájkou. Dutý hrot (séria DES-02) odpájkovacej pištole sa zahrieva pomocou vykurovacieho telesa rovnakým spôsobom ako hrot mikropájkovačky a roztavený cín sa nasáva priamo do zásobníka cínu, čo zabezpečuje vysokú účinnosť. Je tu prítomná aj funkcia automatického spánku, ktorá prispieva k bezpečnosti a úspore energie.
Aoyue 474A++: Samostatná Odpájkovačka s Digitálnym Riadením a ESD Ochranou
Pre špecializované odpájkovacie úlohy je k dispozícii odpájkovacia stanica Aoyue 474A++, ktorá je zariadením určeným na odpájkovanie už spájkovaných súčiastok. Jej hlavnou funkciou je, že odpájkovacia pištoľ roztaví a následne odsaje cín zo spoja. Dutý hrot odpájkovacej pištole sa zahreje na nastavenú teplotu a po stlačení spúšte sa aktivuje čerpadlo, ktoré začne nasávať cín do odpadovej nádoby. Tento systém je mimoriadne efektívny a môže sa používať na odpájanie bežných súčiastok DIL (Dual In-line Package), ako aj na odpájanie citlivých súčiastok SMD.
Stanica je celokovová a umožňuje digitálne nastavenie teploty v rozsahu 200 - 480 °C, čo garantuje presnosť potrebnú pre modernú elektroniku. Odpájkovaacia pištoľ B1002A sa k stanici pripája prostredníctvom osemkolíkového konektora (24 V) a objímky pre vákuovú hadicu. Výkon odpájkovacej pištole dosahuje 70 W, čo zaisťuje rýchle a efektívne tavenie cínu. Odpájkovaacia pištoľ Aoyue B1002A umožňuje výmenu hrotov - používa hroty série DES-02, ktoré sú dostupné v rôznych priemeroch pre rôzne aplikácie.
Dôležitým aspektom je, že odpájkovacia stanica je riadená mikroprocesorom a spĺňa normy ESD Safe. To znamená, že je navrhnutá tak, aby chránila citlivé elektronické komponenty pred elektrostatickým výbojom, ktorý by ich mohol nenávratne poškodiť. Medzi ďalšie funkcie stanice patrí funkcia automatického spánku, ktorá umožňuje nastaviť čas, po ktorom stanica prestane zahrievať odpájkovač, ak nie je používaná. Táto funkcia predĺži životnosť hrotov a vykurovacieho telesa a zároveň šetrí elektrickú energiu, čím znižuje prevádzkové náklady.
Kľúčové Funkcie a Technológie v Pokročilých Odpájacích Staniciach
Pokročilé odpájacie stanice s regulovateľným podtlakom integrujú množstvo funkcií, ktoré výrazne zvyšujú efektivitu, bezpečnosť a spoľahlivosť procesu odspájkovania. Tieto technológie sú výsledkom dlhodobého vývoja a reakciou na rastúce požiadavky moderného elektronického priemyslu.
Digitálna Regulácia Teploty
Jednou z najdôležitejších funkcií je digitálne riadená regulácia teploty, často v rozsahu 200 - 480 °C. Táto presnosť je kritická, pretože rôzne spájkovacie zliatiny (napr. olovo-cínové vs. bezolovnaté) majú odlišné body tavenia. Príliš vysoká teplota môže poškodiť komponenty alebo dosku plošných spojov, zatiaľ čo príliš nízka teplota neumožní cín riadne roztaviť, čo vedie k neúplnému odsávaniu. Digitálny displej umožňuje jednoduché a presné nastavenie a monitorovanie teploty, často s možnosťou prepínania medzi stupňami Celzia a Fahrenheita (°C / F).
Regulovateľný Podtlak
Srdcom pokročilej odsávačky cínu je funkcia regulovateľného podtlaku. Táto technológia umožňuje používateľovi nastaviť presnú silu sania vákuového čerpadla. Pre jemné súčiastky a tenké plošné spoje je ideálny nižší podtlak, aby sa predišlo mechanickému poškodeniu. Naopak, pre väčšie súčiastky s masívnejšími spájkovacími bodmi je potrebný vyšší podtlak na efektívne a rýchle odstránenie väčšieho množstva cínu. Táto regulácia prispieva k univerzálnosti zariadenia a schopnosti prispôsobiť sa rôznorodým aplikáciám, optimalizujúc proces odspájkovania pre rôzne typy spojov a komponentov.
ESD Safe Súlad
Elektrostatický výboj (ESD) predstavuje vážne riziko pre citlivé elektronické komponenty, ktoré môžu byť nenávratne poškodené aj malým statickým nábojom. Preto je pre profesionálne odpájacie stanice kľúčové, aby spĺňali normy ESD Safe. To znamená, že sú navrhnuté tak, aby minimalizovali akumuláciu statickej elektriny a bezpečne ju odvádzali. Zahrňuje to uzemnenie všetkých kovových častí, použitie antistatických materiálov (napr. na rukovätiach alebo hrotoch) a celkové riešenie obvodov, ktoré chráni komponenty pred elektrostatickým poškodením.
Funkcia Automatického Spánku a Pohotovostného Režimu
Pre predĺženie životnosti hrotov, úsporu energie a zvýšenie bezpečnosti sú mnohé moderné stanice vybavené funkciou automatického spánku alebo pohotovostného režimu. Táto funkcia automaticky zníži teplotu hrotu alebo ho úplne vypne po určitom čase nečinnosti, ktorý môže byť často nastavený používateľom (napr. po desiatich minútach). Keď sa nástroj opäť zdvihne alebo aktivuje, teplota sa rýchlo vráti na pôvodné nastavenie. Táto funkcia nielenže predlžuje životnosť hrotov a vykurovacieho telesa znižovaním tepelného stresu, ale tiež šetrí elektrickú energiu a znižuje riziko popálenia alebo prehriatia, ak by nástroj zostal náhodne zapnutý.
Rýchla Výmena Hrotov a Vykurovacích Telies
Efektivita práce je pri profesionálnych staniciach kľúčová. Preto sú často navrhnuté tak, aby umožňovali rýchlu a jednoduchú výmenu hrotov a v niektorých prípadoch aj vykurovacích telies. Dostupnosť rôznych typov a veľkostí hrotov (napr. 1 mm a 1,5 mm pre duté hroty, alebo špeciálne hroty pre SMD pinzety) zabezpečuje flexibilitu pre širokú škálu aplikácií. Jednoduchá výmena minimalizuje prestoje a zvyšuje produktivitu.
Integrovaná Filtrácia Dymu
Niektoré pokročilé stanice, ako napríklad Aoyue 701A++, obsahujú integrované odsávače dymu. Tieto systémy aktívne nasávajú spájkovacie výpary priamo pri zdroji a preháňajú ich cez filtre s aktívnym uhlím, ktoré zachytávajú škodlivé častice a plyny. To ďalej prispieva k vytvoreniu bezpečného a čistého pracovného prostredia, čo je obzvlášť dôležité v uzavretých priestoroch alebo pri dlhodobej práci.
Doplnkové Nástroje pre Efektívne Odspájkovanie
Hoci odsávačky cínu sú primárnym nástrojom na odstraňovanie prebytočného spájkovacieho materiálu, existujú aj doplnkové nástroje, ktoré významne prispievajú k čistote a efektivite procesu. Medzi najznámejšie patrí medený odsavací pásik, často označovaný ako odspájkovacia knôt.
Medené odsavacie pásiky sú k dispozícii v rôznych šírkach, napríklad 1 mm a 1,5 mm, a slúžia na efektívne odstraňovanie prebytočného cínu pri odspájkovaní. Fungujú na princípe kapilárneho efektu. Keď sa knôt priloží k spájkovanému spoju a zahreje spájkovačkou, roztavený cín je vtiahnutý do medených vlákien knôtu. Tento proces je ideálny pre odstraňovanie tenkých vrstiev cínu, čistenie padov na doske plošných spojov po odstránení komponentu, alebo na korekciu menších chýb, kde je potrebná vysoká presnosť a minimálne mechanické namáhanie.
Hoci odsávačka cínu s podtlakom je efektívnejšia pre objemnejšie množstvá cínu alebo pre súčiastky s viac pinmi, odsavací pásik je často nenahraditeľný pre finálne dočistenie a zabezpečenie dokonale čistého povrchu padov. Kombinácia týchto dvoch metód poskytuje najlepšie výsledky pri odstraňovaní cínu a príprave dosky na nové spájkovanie. V niektorých prípadoch, najmä pri jemných SMD komponentoch, môže byť odsavací pásik šetrnejšou alternatívou k mechanickému odsávaniu, ak sa použije správne a s citom.
Výhody Používania Moderných Odsávačiek Cínu s Regulovateľným Podtlakom
Použitie moderných odsávačiek cínu, najmä tých s regulovateľným podtlakom, prináša niekoľko kľúčových výhod, ktoré sú nevyhnutné pre bezpečnú, efektívnu a kvalitnú prácu v oblasti elektroniky.
- Ochrana zdravia: Jednou z najvýznamnejších výhod je minimalizácia expozície škodlivým kovovým parám a spájkovacím výparom. Integrované odsávače dymu a efektívny podtlak odstraňujú tieto výpary priamo zo zdroja, čím chránia dýchacie cesty operátora pred nebezpečnými látkami, ktoré môžu spôsobiť zdravotné problémy.
- Zlepšenie kvality spájkovania a odspájkovania: Tým, že odsávačka precízne odstraňuje prebytočný cín a zabraňuje jeho stekaniu alebo tvorbe nežiaducich mostíkov, umožňuje vytvoriť čistejšie, presnejšie a spoľahlivejšie spoje. Pri odspájkovaní zabezpečuje kompletné odstránenie starého cínu, čo je kľúčové pre úspešné opätovné spájkovanie nových komponentov. Regulovateľný podtlak umožňuje optimalizovať silu sania pre rôzne typy spojov, čím sa dosahuje najlepšie možné vyčistenie bez poškodenia.
- Bezpečnosť práce: Znižuje riziko popálenín, pretože operátor nemusí s roztaveným cínom manipulovať manuálne. Taktiež minimalizuje riziko poškodenia citlivých elektronických komponentov vďaka kontrolovanému a šetrnému procesu odstraňovania cínu. Funkcie ako ESD Safe ochrana chránia komponenty pred elektrostatickým výbojom, zatiaľ čo automatický spánok znižuje riziko prehriatia a požiaru.
- Vysoká efektivita: Zrýchľuje proces spájkovania a odspájkovania. S rýchlym a efektívnym odstránením cínu sa minimalizuje čas potrebný na úpravy alebo opravy, čo zvyšuje produktivitu práce. Prehľadné digitálne displeje a jednoduché ovládanie prispievajú k rýchlej adaptácii a efektívnemu použitiu.
- Ochrana komponentov a dosiek plošných spojov: Presné nastavenie teploty a podtlaku zabezpečuje, že cín je roztavený a odstránený s minimálnym tepelným a mechanickým stresom na komponenty a plošné spoje. To je mimoriadne dôležité pre viacvrstvové dosky a miniatúrne SMD súčiastky, kde nadmerné teplo alebo sila môže spôsobiť delamináciu alebo poškodenie vodivých ciest.
- Predĺžená životnosť nástrojov: Funkcie ako automatický spánok a digitálna kontrola teploty pomáhajú predĺžiť životnosť vyhrievacích telies a spájkovacích hrotov tým, že ich chránia pred zbytočným prehrievaním a opotrebovaním, čo vedie k úspore nákladov na údržbu a výmenu.
Ak hľadáte spôsob, ako zabezpečiť bezpečné a efektívne spájkovanie a odspájkovanie s vysokou kvalitou, zvážte použitie modernej odsávačky cínu s regulovateľným podtlakom. Jej investícia sa v dlhodobom horizonte vráti v podobe vyššej kvality práce, ochrany zdravia a úspory času.
Kleště pro Elektrikáře - průvodce Štípáním, Odholováním a Krimpováním
Ako Vybrať Správnu Odsávačku Cínu pre Vaše Potreby
Výber správnej odsávačky cínu je kľúčový pre dosiahnutie optimálnych výsledkov a maximalizáciu bezpečnosti a efektivity práce. Pri rozhodovaní by ste mali zvážiť niekoľko faktorov, ktoré závisia od vašich konkrétnych požiadaviek a typu práce, ktorú budete vykonávať.
- Frekvencia a typ použitia: Ak ste hobby nadšenec a odsávačku potrebujete len občas na menšie opravy, postačí vám jednoduchá, cenovo dostupná ručná odsávačka. Pre profesionálov alebo tých, ktorí pracujú s elektronikou pravidelne a na náročnejších projektoch, je investícia do elektrickej odpájkovacej stanice s regulovateľným podtlakom nevyhnutnosťou.
- Typ spájkovaných komponentov: Ak pracujete prevažne s klasickými THT (Through-Hole Technology) komponentmi, môže vám postačiť výkonnejšia ručná odsávačka alebo základná elektrická odpájkovačka. Pre prácu so SMD (Surface-Mount Device) komponentmi sú však takmer nevyhnutné pokročilé stanice s precíznou reguláciou teploty, regulovateľným podtlakom a špecializovanými hrotmi, alebo dokonca spájkovacie pinzety, ako je Yihua 938D.
- Rozpočet: Cena odsávačiek cínu sa pohybuje od niekoľkých eur za jednoduché ručné modely až po stovky eur za profesionálne odpájacie stanice. Stanovte si realistický rozpočet a zvážte, aké funkcie sú pre vás nevyhnutné a ktoré sú len bonusom. Investícia do kvalitnejšieho nástroja sa často vyplatí v dlhodobom horizonte vďaka lepšej kvalite práce a dlhšej životnosti zariadenia.
- Požadované funkcie:
- Regulovateľný podtlak: Ak pracujete s rôznymi typmi komponentov a plošných spojov, je táto funkcia kľúčová pre presnosť a ochranu komponentov. Umožňuje prispôsobiť silu odsávania konkrétnej úlohe.
- Regulácia teploty: Pre elektrické odpájkovačky je dôležité digitálne nastavenie a zobrazenie teploty, najmä ak pracujete s rôznymi spájkovacími zliatinami alebo citlivými komponentmi.
- ESD Safe: Pre prácu s modernou elektronikou, ktorá je citlivá na elektrostatický výboj, je ESD ochrana nevyhnutná na zabránenie poškodeniu komponentov. Uzemnenie dutého hrotu napríklad zabezpečuje uzemňovací krokodíl.
- Funkcia automatického spánku: Táto funkcia predlžuje životnosť hrotov a šetrí energiu, čo sú praktické výhody pre časté používanie.
- Integrované nástroje: Niektoré stanice, ako Aoyue 701A++, ponúkajú aj spájkovaciu mikropájku a odsávač dymu v jednom, čo môže byť výhodné pre úsporu miesta a komplexné riešenie.
- Dostupnosť náhradných dielov a príslušenstva: Zvážte dostupnosť náhradných hrotov, filtrov a iných spotrebných materiálov. Odsávacia pištoľ Aoyue B1002A napríklad umožňuje výmenu hrotov - používa hroty DES-02. K odpájaciemu peru sa dodávajú aj dva duté spájkovacie hroty s rôznymi priemermi nasávacích otvorov - 1 mm a 1,5 mm - ako aj drôt z nehrdzavejúcej ocele na čistenie nasávacej trubice. Kvalitný servis a dostupnosť dielov zaručia dlhodobú použiteľnosť zariadenia.
- Ergonómia a hmotnosť: Pri dlhodobej práci je dôležité, aby bolo zariadenie pohodlné na držanie a používanie. Zvážte hmotnosť a tvar rukoväte.
Dôkladné zváženie týchto faktorov vám pomôže vybrať odsávačku cínu, ktorá najlepšie vyhovuje vašim špecifickým požiadavkám a zabezpečí efektívnu a bezchybnú prácu.
Údržba a Starostlivosť o Odpájacie Zariadenia
Pravidelná údržba a správna starostlivosť o odsávačku cínu a odpájaciu stanicu sú nevyhnutné pre ich dlhodobú funkčnosť, spoľahlivosť a efektivitu. Zanedbanie údržby môže viesť k zníženému výkonu, poškodeniu zariadenia a dokonca aj k bezpečnostným rizikám.
- Čistenie hrotov a trubice: Po každom použití je dôležité vyčistiť dutý hrot odpájkovacej pištole a saciu trubicu. Roztavený cín môže stvrdnúť vo vnútri a zablokovať prietok, čo znižuje sací výkon. Použite dodaný drôt z nehrdzavejúcej ocele na čistenie nasávacej trubice alebo špeciálne čistiace kefky a nástroje. Zvyšky cínu na vonkajšej strane hrotu by sa mali odstrániť vlhkou špongiou alebo špeciálnou mosadznou vlnou určenou na čistenie spájkovacích hrotov.
- Vyprázdňovanie zbernej nádoby na cín: Roztavený cín, ktorý sa nasaje, sa zhromažďuje v zbernej nádobe alebo filtri. Táto nádoba by sa mala pravidelne vyprázdňovať, aby sa zabránilo jej preplneniu a zablokovaniu sacieho mechanizmu. Frekvencia závisí od intenzity používania.
- Výmena filtrov: Odsávačky dymu a niektoré odpájacie stanice obsahujú filtre, ktoré zachytávajú škodlivé častice a výpary. Tieto filtre majú obmedzenú životnosť a musia sa pravidelne vymieňať podľa odporúčaní výrobcu. Zanesený filter znižuje účinnosť odsávania dymu a môže preťažovať motor ventilátora alebo čerpadla.
- Kontrola tesnosti vákuového systému: Pravidelne kontrolujte hadice a spoje vákuového systému, či nie sú poškodené alebo uvoľnené. Netesnosti znižujú sací výkon a efektivitu odsávačky. Uistite sa, že piest mechanickej odsávacej jednotky dokonale tesní.
- Starostlivosť o vykurovacie telesá a hroty: Ak má zariadenie reguláciu teploty a automatický spánok, dbajte na správne nastavenie týchto funkcií, aby sa predĺžila životnosť vykurovacích telies a hrotov. Hroty by sa mali pravidelne cínovať tenkou vrstvou cínu, keď sa nepoužívajú, aby sa zabránilo oxidácii a zlepšila sa ich tepelná vodivosť. Používajte iba originálne alebo kompatibilné náhradné hroty a vykurovacie telesá.
- Skladovanie: Zariadenie by sa malo skladovať na suchom a čistom mieste, chránené pred prachom a vlhkosťou. Ak je stanica vybavená stojanom na spájkovačku alebo odpájkovačku, vždy ju tam odkladajte, aby ste predišli náhodnému poškodeniu alebo popáleninám.
Pravidelnou a svedomitou údržbou zabezpečíte, že vaša odsávačka cínu bude spoľahlivo slúžiť po mnoho rokov a prispievať k bezpečnejšiemu a efektívnejšiemu pracovnému prostrediu.
