V dynamickom svete moderných technológií sa ultrazvuk stal nenahraditeľným nástrojom v mnohých odvetviach. Od lekárskej diagnostiky a priemyselnej materiálovej analýzy až po každodenné aplikácie, ako je odpudzovanie zvierat, jeho využitie neustále rastie. Aby sme však mohli naplno využiť jeho potenciál, je kľúčové pochopiť, ako sa ultrazvuk šíri rôznymi médiami a aké javy sprevádzajú jeho prechod materiálmi, predovšetkým straty informácie. Naši zákazníci sa nás takmer denne pýtajú, ako dobre prechádza ultrazvuk cez tehlovú stenu, sadrokartón alebo drevený strop, čo poukazuje na dôležitosť tejto témy v praxi. Pochopenie interakcie ultrazvukových vĺn s rôznymi typmi materiálov je nevyhnutné pre efektívnu prevádzku ultrazvukových zariadení a pre správne interpretovanie získaných dát.

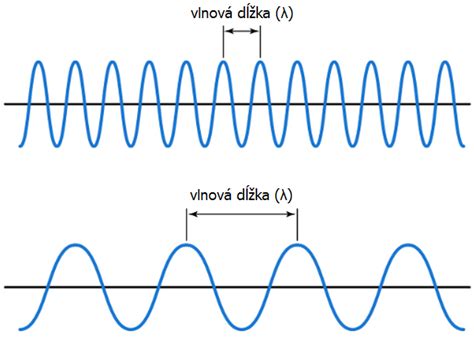

Ultrazvuk, ako pojem, označuje zvukové vlny s frekvenciou mimo ľudského sluchového rozsahu, zvyčajne nad 20 kHz. Tieto vysokofrekvenčné vlny majú špecifické vlastnosti, ktoré ich robia užitočnými pre širokú škálu aplikácií, avšak ich šírenie, detekcia a použitie závisí od mnohých faktorov, vrátane kvality prostredia a fyzikálnych vlastností materiálov, cez ktoré prechádzajú. Strata informácie počas prechodu ultrazvuku materiálom nie je len otázkou oslabenia signálu, ale zahŕňa aj deformáciu vlnového priebehu, rozptyl energie a zmeny smeru, ktoré môžu zásadne ovplyvniť účinnosť a presnosť ultrazvukových systémov.
Základné princípy šírenia ultrazvuku a jeho interakcie s prostredím
Ultrazvukové vlny sú mechanické vlny, čo znamená, že na svoje šírenie potrebujú hmotné prostredie. Na rozdiel od elektromagnetických vĺn (napríklad svetla alebo rádiových vĺn), nemôžu prechádzať vákuom. V pevnom, kvapalnom alebo plynom prostredí sa ultrazvuk šíri prostredníctvom vibrácií častíc materiálu, pričom sa energia prenáša z jednej častice na druhú. Rýchlosť šírenia ultrazvuku je závislá od hustoty a stlačiteľnosti média. Napríklad v kovoch sa ultrazvuk šíri oveľa rýchlejšie ako vo vzduchu alebo vo vode.
Keď ultrazvuková vlna narazí na rozhranie medzi dvoma rôznymi materiálmi, alebo prechádza cez nehomogénne médium, dochádza k rôznym javom, ktoré vedú k stratám energie a informácie. Medzi najvýznamnejšie z nich patria:
- Absorpcia (pohlcovanie): Počas prechodu materiálom sa časť akustickej energie ultrazvukovej vlny premieňa na iné formy energie, predovšetkým na teplo. Miera absorpcie závisí od viskozity materiálu, jeho vnútorného trenia a frekvencie ultrazvuku. Materiály s vysokým vnútorným trením, ako sú mnohé stavebné materiály, absorbujú ultrazvuk vo výraznej miere.

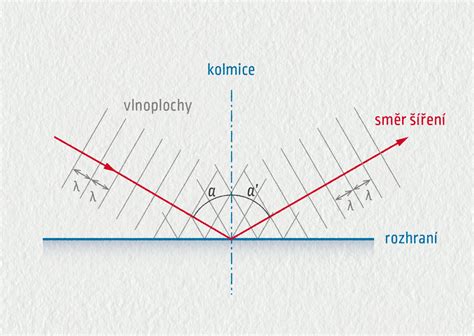

- Odraz (reflexia): Akustická energia sa odráža od povrchu materiálu alebo rozhrania medzi dvoma materiálmi. Intenzita odrazu je daná rozdielom v akustickej impedancii oboch materiálov. Akustická impedancia je súčin hustoty materiálu a rýchlosti šírenia zvuku v ňom. Čím väčší je rozdiel v akustickej impedancii, tým viac ultrazvuku sa odrazí. Napríklad rozhranie medzi vzduchom a pevnou látkou má veľmi veľký rozdiel v impedancii, čo vedie k takmer úplnému odrazu.
- Lom (refrakcia): Pri prechode ultrazvuku šikmo cez rozhranie medzi dvoma médiami s rôznymi rýchlosťami šírenia zvuku sa vlnenie mení smer. Tento jav je riadený Snellovým zákonom. Refrakcia môže spôsobiť, že ultrazvuková energia sa rozptýli mimo pôvodného smeru, čo vedie k zníženiu intenzity v požadovanom smere.
- Rozptyl (scattering): Ultrazvuk sa rozptyľuje v nehomogénnych materiáloch, ktoré obsahujú častice, póry alebo iné štrukturálne nekonzistencie menšieho rozsahu ako vlnová dĺžka ultrazvuku. To spôsobuje, že energia sa šíri v mnohých smeroch, čím sa znižuje koherentnosť a intenzita priameho lúča. Rozptyl je obzvlášť významný v materiáloch s komplexnou vnútornou štruktúrou.
- Difrakcia: Ohýbanie ultrazvukových vĺn okolo prekážok alebo cez otvory. Tento jav je dôležitý pre pochopenie šírenia ultrazvuku v zložitých geometriách.
Všetky tieto javy prispievajú k tomu, čo nazývame stratou informácie. Ultrazvukové vlny vo všeobecnosti neprechádzajú dobre pevnými povrchmi, pretože väčšina energie je absorbovaná alebo odrazená materiálmi. To je zásadný záver, ktorý má praktické dôsledky pre mnohé aplikácie.
Interakcia ultrazvuku so stavebnými materiálmi
Pri skúmaní prechodu ultrazvuku cez bežné stavebné materiály si musíme uvedomiť, že väčšina z nich, ako napríklad tehlová stena, sadrokartón alebo drevený strop, predstavuje pre ultrazvuk významnú prekážku. Nie je náhoda, že odporúčame umiestniť odpudzovač zvierat do toho istého priestoru, kde sa nachádza zviera. Väčšina stavebných materiálov totiž ultrazvuk buď pohlcuje, alebo odráža. Samozrejme, nie všetky materiály to robia rovnakou mierou.
Tehlová stena: Tehly sú porézny keramický materiál, ktorý je často kombinovaný s maltou. Táto štruktúra je nehomogénna a hustá. Keď ultrazvuk narazí na tehlovú stenu, veľká časť energie je odrazená kvôli rozdielu v akustickej impedancii medzi vzduchom a tehlou. Zvyšná energia, ktorá prenikne do steny, sa silno absorbuje a rozptyľuje v dôsledku pórovitosti a vnútorného trenia materiálu. To znamená, že aj keď 1-2% ultrazvuku môže preniknúť cez tehlovú stenu, vo vedľajších miestnostiach už na zvieratá veľký vplyv mať nebude. Signál bude natoľko oslabený a deformovaný, že stratí svoju účinnosť.
Sadrokartón: Sadrokartónové dosky sú ľahké, ale tvorené sádrovým jadrom a papierovým obalom. Napriek nižšej hustote ako tehla, sadrokartón stále účinne blokuje ultrazvuk. Jeho vrstvená štruktúra a relatívna tuhosť vedú k významnému odrazu a absorpcii. Aj keď sa môže zdať, že je tenší a menej masívny, jeho vplyv na ultrazvuk je značný, opäť vedúci k dramatickej strate energie a informačnej integrity ultrazvukovej vlny.
Drevený strop/konštrukcie: Drevo je anizotropný (vlastnosti závisia od smeru) a porézny materiál s komplexnou štruktúrou vlákien. Šírenie ultrazvuku v dreve je zložitý proces, ovplyvnený hustotou dreva, vlhkosťou, smerom vlákien a prítomnosťou kazov. Vo všeobecnosti drevo absorbuje a rozptyľuje ultrazvuk, najmä ak sú prítomné vzduchové medzery alebo nepravidelnosti v štruktúre. Drevené stropy, často s dutinami alebo izoláciou, sú mimoriadne efektívne pri pohlcovaní a blokovaní ultrazvuku. Energia, ktorá cez ne prejde, je zvyčajne príliš slabá na akékoľvek praktické využitie v priľahlých priestoroch.
Ak by sme zostali prísne vedeckí, nemôžeme jednoznačne vyhlásiť o žiadnom materiáli, že by 100% pohltil alebo 100% odrazil ultrazvuk, avšak praktická aplikovateľnosť je iná otázka. Uvedomte si, že aj minimálny prechod je často nedostatočný pre funkčné účely. Pre efektívnu prevádzku ultrazvukových odpudzovačov zvierat je dôležité brať do úvahy vlastnosti šírenia ultrazvuku a charakteristiky konkrétnych stavebných materiálov. Ich primárnou funkciou nie je šíriť zvukové vlny, ale skôr ich izolovať alebo znižovať ich prenos, čo platí aj pre ultrazvuk.
vysvetlenie ultrazvuku a akustickej impedancie
Špecifiká prechodu ultrazvuku kovom a súvisiace straty informácie
Hoci väčšina bežných otázok sa týka stavebných materiálov, téma prechodu ultrazvuku kovom so stratami informácie je mimoriadne dôležitá, najmä v priemyselnom prostredí a nedeštruktívnom testovaní (NDT). Kovy sú v porovnaní so stavebnými materiálmi omnoho homogénnejšie a majú vyššiu hustotu, čo ovplyvňuje rýchlosť a spôsob šírenia ultrazvuku. V kovoch sa ultrazvuk šíri veľmi efektívne na veľké vzdialenosti, no aj tu dochádza k stratám informácie, ktoré sú kľúčové pre správnu interpretáciu získaných dát.
Mechanizmy útlmu v kovoch:V kovoch dochádza k útlmu ultrazvuku prostredníctvom viacerých mechanizmov, ktoré prispievajú k strate informácie:
- Rozptyl (scattering) na zrnách: Kovy sú polykryštalické materiály, čo znamená, že sú zložené z mikroskopických kryštálov, tzv. zŕn. Na hraniciach týchto zŕn dochádza k rozptylu ultrazvukových vĺn. Miera rozptylu závisí od vlnovej dĺžky ultrazvuku a veľkosti zŕn. Pri vysokých frekvenciách (kratších vlnových dĺžkach), kedy je vlnová dĺžka porovnateľná alebo menšia ako veľkosť zŕn, je rozptyl výrazný. To vedie k strate energie zo zväzku a k "šumu" v signále, čím sa znižuje pomer signálu k šumu a sťažuje detekcia menších defektov. To je kritická forma straty informácie.
- Dislokačné útlmy: V kryštalickej mriežke kovov sú prítomné dislokácie - poruchy, ktoré sa môžu pohybovať pod vplyvom ultrazvukových vĺn. Pohyb dislokácií absorbuje časť akustickej energie, premieňajúc ju na teplo. Hustota dislokácií, ovplyvnená napríklad tepelným spracovaním alebo mechanickým namáhaním, má priamy vplyv na mieru útlmu.
- Termoelastický útlm: Šírenie ultrazvuku spôsobuje lokálne stlačenie a roztiahnutie materiálu, čo vedie k lokálnym zmenám teploty. Teplotné rozdiely spôsobujú tok tepla z teplejších do chladnejších oblastí, čo je spojené s termodynamickými stratami energie. Tento efekt je významnejší pri vyšších frekvenciách.
- Magnetoelastický útlm (vo feromagnetických kovoch): Vo feromagnetických materiáloch, ako je železo a jeho zliatiny, môže interakcia ultrazvuku s magnetickou doménovou štruktúrou spôsobiť dodatočné straty energie. Akustické vlny môžu meniť orientáciu magnetických domén, čo vedie k hysteréznym stratám energie.
Dôsledky pre nedeštruktívne testovanie (NDT):V NDT, najmä pri ultrazvukovej defektoskopii kovových komponentov, sú straty informácie kritické. Útlm signálu, spôsobený vyššie uvedenými mechanizmami, obmedzuje maximálnu hĺbku penetrácie, pri ktorej je ešte možné detekovať defekty. Rozptyl na zrnách môže maskovať malé defekty, pretože vytvára "šumové" echo, ktoré sa ťažko odlišuje od echa skutočného defektu. Strata energie a deformácia pulzu môžu viesť k nesprávnemu určeniu veľkosti a polohy defektu. To si vyžaduje starostlivý výber frekvencie ultrazvuku, vhodného snímača a spracovanie signálu na minimalizáciu týchto strát a maximalizáciu presnosti. Moderné techniky, ako je fázované pole (Phased Array), pomáhajú kompenzovať niektoré z týchto javov, ale základné fyzikálne limity zostávajú.
Faktory ovplyvňujúce šírenie ultrazvuku a straty informácie
Na mieru, do akej ultrazvuk prechádza materiálom a aké straty informácie pri tom vznikajú, vplýva celá škála faktorov. Ich vzájomné pochopenie je nevyhnutné pre navrhovanie efektívnych ultrazvukových aplikácií.
1. Frekvencia ultrazvuku:Vyššie frekvencie ultrazvuku majú kratšiu vlnovú dĺžku. Zatiaľ čo kratšie vlnové dĺžky umožňujú lepšie rozlíšenie a detekciu menších detailov (napríklad malých defektov v NDT alebo jemných štruktúr v medicíne), zároveň sú oveľa viac náchylné na absorpciu a rozptyl v materiáli. S rastúcou frekvenciou rastie aj útlm signálu, čo znamená, že ultrazvuk s vyššou frekvenciou preniká do materiálu menej hlboko. Pre dlhšie dosahy a preniknutie hrubšími alebo útlmovými materiálmi sa preto často používajú nižšie frekvencie.
2. Vlastnosti materiálu:
- Hustota a pružnosť (elasticita): Tieto vlastnosti určujú akustickú impedanciu materiálu a rýchlosť šírenia ultrazvuku. Materiály s vysokou hustotou a vysokou pružnosťou, ako sú kovy, sú dobrými vodičmi ultrazvuku. Naopak, nízka hustota a nízka pružnosť, typické pre niektoré porézne stavebné materiály, vedú k vyššiemu útlmu a rozptylu.
- Homogenita a štruktúra: Homogénne materiály (napríklad čisté kovy s jemnou zrnitou štruktúrou) umožňujú šírenie ultrazvuku s menším rozptylom. Naopak, nehomogénne materiály (kompozity, porézne materiály, materiály s hrubým zrnom) spôsobujú významný rozptyl a stratu informácie.
- Vnútorné trenie (viskozita): Materiály s vyšším vnútorným trením, ako napríklad plasty alebo niektoré stavebné materiály, premieňajú viac akustickej energie na teplo, čo vedie k vyššej absorpcii.
- Pórovitosť a prítomnosť vzduchových medzier: Vzduch je pre ultrazvuk extrémne nepriateľské prostredie kvôli veľmi nízkej akustickej impedancii. Akékoľvek vzduchové bubliny, póry alebo medzery v materiáli spôsobujú silné odrazy a rozptyl, čím sa účinne blokuje prechod ultrazvuku.
- Hrúbka materiálu: Čím je materiál hrubší, tým dlhšiu cestu musí ultrazvuk prejsť, a tým viac energie sa absorbuje a rozptýli. Strata intenzity je exponenciálna vzhľadom na hrúbku materiálu.
3. Vlastnosti rozhrania:
- Akustická impedancia rozhrania: Rozdiel v akustickej impedancii medzi dvoma materiálmi na rozhraní je najdôležitejším faktorom pre odraz ultrazvuku. Veľké rozdiely vedú k vysokému odrazu a minimálnemu prechodu.
- Hladkosť povrchu: Drsné povrchy rozptyľujú ultrazvukové vlny v mnohých smeroch, čo znižuje intenzitu koherentného lúča a vedie k strate informácie. Hladké povrchy zabezpečujú zrkadlový odraz a efektívnejší prechod.
- Prítomnosť kopulačného média: Pre efektívny prenos ultrazvuku z jedného materiálu do druhého (napríklad zo snímača do testovaného objektu) je často potrebné použiť kopulačné médium (gél, olej, voda). Toto médium vyplňuje vzduchové medzery a znižuje impedančný rozdiel, čím maximalizuje prechod energie.
4. Environmentálne faktory:
- Teplota: Teplota môže ovplyvniť hustotu a pružnosť materiálu, a tým aj rýchlosť šírenia zvuku a mieru útlmu.
- Tlak: Vplyv tlaku je zvyčajne menej výrazný pre pevné látky, ale môže ovplyvniť šírenie ultrazvuku v kvapalinách a plynoch.
Vďaka komplexnému pôsobeniu týchto faktorov dochádza k strate energie a deformácii signálu, čo vedie k strate pôvodnej "informácie" prenášanej ultrazvukovou vlnou. Táto strata sa môže prejaviť ako znížená intenzita (slabší signál), skreslenie vlnového priebehu (zmena tvaru), rozptyl (energia ide nesprávnym smerom) alebo útlm špecifických frekvenčných zložiek (zmena spektrálnych charakteristík).
Praktické dôsledky a aplikácie s ohľadom na straty informácie
Doteraz zhromaždené informácie o interakcii ultrazvuku s rôznymi materiálmi a mechanizmoch strát informácie majú zásadný význam pre praktické aplikácie. Či už ide o odpudzovanie zvierat, zdravotníctvo alebo priemysel, pochopenie týchto princípov je kľúčové pre úspech.

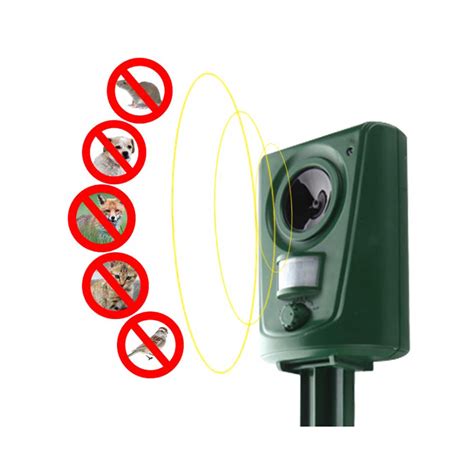

Ultrazvukové odpudzovače zvierat:V oblasti ultrazvukových odpudzovačov zvierat sú straty informácie mimoriadne dôležité. Ak ste sa už rozprávali s niektorým z našich kolegov, určite ste už počuli naše prirovnanie na baterky. Ale ak nie, teraz je ten správny čas: na ilustráciu sortimentu našich ultrazvukových prístrojov našim zákazníkom často odporúčame myslieť na umiestnený ultrazvukový (napr. hlodavý) alarm ako na baterku. Kam prenikne jeho svetlo, prenikne aj ultrazvuk. Na druhej strane tam, kde je niečím zatienený (auto, šatník, nábytok a pod.), bude jeho zvuk menej počuteľný.Tento príklad dokonale ilustruje, ako pevné prekážky a interakcia s materiálmi ovplyvňujú účinnosť. Väčšina energie ultrazvuku je absorbovaná alebo odrazená bežnými prekážkami v domácnosti alebo v sklade, ako sú steny, nábytok, krabice, či dokonca veľké predmety. Ak ultrazvuk nedosiahne zviera s dostatočnou intenzitou a správnou frekvenciou, jeho vplyv bude minimálny. Preto je nevyhnutné, aby bol odpudzovač umiestnený v tom istom priestore, kde sa má zviera odpudzovať, a aby mal čo najpriamejšiu cestu k cieľovej oblasti bez zbytočných prekážok.
Nedeštruktívne testovanie (NDT) a materiálová analýza:V priemysle, najmä pri kontrole kvality a bezpečnosti kovových komponentov, sa ultrazvuk využíva na detekciu vnútorných defektov, ako sú trhliny, inklúzie alebo dutiny. Tu sú straty informácie - najmä útlm, rozptyl a deformácia signálu - kritickým faktorom, ktorý obmedzuje presnosť a spoľahlivosť testovania.Inžinieri a technici musia zohľadniť vlastnosti materiálu (napr. veľkosť zrna, tepelné spracovanie), frekvenciu ultrazvuku a geometriu súčiastky, aby správne interpretovali ultrazvukové echo. Straty informácie v tomto kontexte môžu znamenať prehliadnutie závažného defektu, čo môže mať katastrofálne následky. Preto sa používajú sofistikované metódy spracovania signálu a pokročilé snímače, ktoré pomáhajú minimalizovať vplyv týchto strát.
Lekárska diagnostika (ultrasonografia):Aj v medicíne, kde sa ultrazvuk používa na zobrazenie vnútorných orgánov, je koncept strát informácie prítomný. Ultrazvuk sa pri prechode telovými tkanivami absorbuje a rozptyľuje. Kostné štruktúry a vzduch (napríklad v pľúcach alebo črevách) sú pre ultrazvuk významnými bariérami, kvôli ktorým sa obraz stáva menej prehľadným alebo úplne neviditeľným. Tieto straty ovplyvňujú hĺbku penetrácie a kvalitu obrazu, čo si vyžaduje kompromis medzi frekvenciou (rozlíšením) a hĺbkou. Lekári využívajú rôzne techniky a nastavenia prístroja na optimalizáciu zobrazenia a minimalizáciu artefaktov spôsobených stratami.
Kvantifikácia útlmu a praktické tabuľkové hodnoty
Hoci je zložité poskytnúť univerzálne platné presné čísla, pretože útlm závisí od mnohých premenných, je možné hovoriť o rádových hodnotách a porovnateľných mierach. Pre zjednodušenú predstavu toho, do akej miery bežné stavebné materiály pohlcujú alebo odrážajú ultrazvuk, si môžeme predstaviť situáciu, kde by sa tabuľkové hodnoty zaokrúhlili na 10%. Takáto tabuľka by jasne demonštrovala, že materiály ako tehla, betón, sadrokartón a drevo majú vysoký útlm a silné odrazové vlastnosti pre ultrazvuk. Napríklad, ak by sme mali teoretický ultrazvukový lúč s intenzitou 100% vysielaný proti stene:
- Tehlová stena (hrubá): Mohla by odraziť až 90% energie a zvyšných 10% absorbovať, s minimálnym alebo žiadnym prechodom.
- Betónová stena (hrubá): Podobne ako tehla, s vysokým odrazom (napr. 80-90%) a absorpciou zvyšku.
- Sadrokartónová stena (jednoduchá): Mohla by odraziť okolo 70-80% a absorbovať väčšinu zvyšku, s minimálnym prechodom.
- Drevená stena/dvere: Odraz by mohol byť okolo 60-70%, zvyšok absorbovaný a rozptýlený.
- Kovy: Pre čisté, homogénne kovy by bol odraz od vzdušného rozhrania takmer 100%. Avšak pri prechode kovom by útlm závisel od frekvencie a veľkosti zrna. Na vyšších frekvenciách by aj v kovoch mohlo dôjsť k útlmu 10-20% na centimeter, čo by výrazne oslabilo signál na dlhších vzdialenostiach alebo pri prechode hrubými časťami.
Tieto čísla sú ilustratívne a slúžia na pochopenie rozsahu problému. Prvý a najdôležitejší záver, ktorý z toho môžeme vyvodiť, je, že ultrazvukové vlny vo všeobecnosti neprechádzajú dobre pevnými povrchmi, pretože väčšina energie je absorbovaná alebo odrazená materiálmi. To má priamy vplyv na dizajn a umiestnenie zariadení, ktoré využívajú ultrazvuk.
Význam strategického umiestnenia a voľby produktu
Z hľadiska praktického využitia, najmä pri ultrazvukových odpudzovačoch zvierat, je zrejmé, že zázračné riešenia, ktoré by účinne prenikali cez steny, neexistujú. V súhrne sme skončili pri jednej z našich spoločných mantier: neverte, že nejaký zázračný prístroj bude taký silný, že jeho účinok prejde aj cez steny, ale dajte si veci do poriadku. A ak je objednávka hotová, tak už nemusíte čakať na zázrak, stačí si len vybrať správny produkt Vadalarm.Táto filozofia zdôrazňuje potrebu realistických očakávaní a strategického myslenia. Namiesto spoliehania sa na neexistujúce schopnosti ultrazvuku preniknúť cez bariéry je dôležitejšie optimalizovať jeho šírenie v priestore, kde má byť efektívny. To znamená:
- Priamy smer šírenia: Umiestnite ultrazvukové zariadenia tak, aby mali čo najpriamejší výhľad na oblasť, ktorú chcete pokryť.
- Minimalizácia prekážok: Odstráňte alebo preusporiadajte nábytok a iné predmety, ktoré by mohli blokovať alebo absorbovať ultrazvukové vlny.
- Viacero zariadení: Vo väčších alebo členitých priestoroch môže byť potrebné použiť viacero zariadení, aby sa zabezpečilo rovnomerné pokrytie. Každé zariadenie by malo byť považované za samostatný zdroj ultrazvuku s obmedzeným dosahom a schopnosťou prenikať bariérami.
- Pochopenie materiálov: Zvážte typy materiálov v prostredí. Mäkké textílie, záclony a nábytok s čalúnením sú dobrými absorbérmi ultrazvuku, zatiaľ čo hladké tvrdé povrchy (ako sú dlaždice alebo holé steny) môžu spôsobiť odrazy, ktoré môžu pomôcť rozptýliť ultrazvuk v miestnosti, ale zároveň môžu vytvárať "mŕtve zóny" a stojaté vlny.
Celkovo je kľúčové vnímať ultrazvuk ako energiu, ktorá sa správa podľa fyzikálnych zákonov a je ovplyvňovaná prostredím. Strata informácie pri prechode ultrazvuku materiálmi, či už ide o stavebné materiály alebo kovy, je neoddeliteľnou súčasťou tohto procesu. Len s pochopením týchto mechanizmov je možné efektívne využívať ultrazvukové technológie pre širokú škálu aplikácií.
