Moderné inžinierstvo a stavebníctvo si vyžadujú neustále inovácie a spoľahlivé metódy kontroly, aby sa zaistila bezpečnosť a dlhodobá trvanlivosť konštrukcií. Kým v minulosti sa inšpekcie zakladali na intuitívnych, no nepresných postupoch, dnes sú k dispozícii sofistikované technológie, ktoré umožňujú detailnú analýzu materiálov bez ich poškodenia. Ultrazvukové prístroje predstavujú jednu z kľúčových metód nedeštruktívneho testovania (NDT), ktorá nachádza uplatnenie od betónových štruktúr a oceľových zvarov až po certifikáciu stavebného reziva a kontrolu v aditívnej výrobe či dokonca forenznej analýze. Ich schopnosť odhaliť skryté vady a overiť integritu materiálu je neoceniteľná pre zabezpečenie spoľahlivosti v širokom spektre odvetví.
Ultrazvuk v stavebníctve: Základný pilier bezpečnosti konštrukcií
Hodnotenie kvality materiálov v stavebníctve prešlo dlhú cestu od jednoduchých empirických metód k precíznym vedeckým prístupom. Betonári v minulosti posudzovali pevnosť betónu poklepaním ľahkým strúhadlom na stavebný dielec. Potrebné informácie o požadovanej pevnosti im poskytoval zvuk, ktorý pritom vznikal a ďalej predovšetkým intenzita odrazu „meraná“ v zápästí. Skúsený praktík bol dokonca schopný určiť na základe svojich pozorovaní pevnosť v betóne, či stupeň jeho zatvrdnutia (vek). Starí Rimania, ktorí využívali cementovú maltu pre jej vysokú pevnosť v tlaku, zisťovali jej vlastnosti škrabnutím oceľovým klincom po povrchu. V súčasnosti sa na presné meranie kvality betónu, meranie tvrdosti betónu a meranie hrúbky betónu využívajú moderné technológie, medzi ktoré patrí práve ultrazvuk.
Ultrazvukové prístroje na detekciu trhlín sú cenným nástrojom v stavebníctve, ktorý umožňuje nedeštruktívnu analýzu materiálov. Tieto prístroje sú kompaktné a ľahké a ponúkajú silnú nedeštruktívnu pulzno-indukčnú technológiu na detekciu a analýzu pozície kovových častí a hrúbku betónu v betónových stavbách. Ich využitie sa však neobmedzuje len na betón. Spoľahlivosť konštrukčného dreva, ktoré je základom mnohých moderných stavieb, je rovnako kritická. Súčasné moderné stavebníctvo sa opiera o európske štandardy, ktoré definujú presné vlastnosti materiálov, ako je certifikované rezivo triedy C24. Bezpečnosť konštrukcie začína pri predvídateľnosti materiálu. V certifikátoch sa často uvádza metóda triedenia, ktorá zaručuje požadované parametre.
Označenie C24 pre konštrukčné drevo nie je náhodné číslo. Písmeno „C“ (Coniferous) označuje ihličnaté dreviny a číslo „24“ vyjadruje charakteristickú pevnosť v ohybe 24 MPa. Ak projektant navrhne krov z triedy C24, počíta s tým, že drevo túto záťaž unesie. Na zabezpečenie týchto parametrov slúžia rôzne metódy triedenia. Strojové triedenie je presnejšie a eliminuje ľudskú chybu, zatiaľ čo vizuálne triedenie vykonáva certifikovaný triedič. Norma EN 14081-1 je základným pilierom pre každého, kto vyrába alebo predáva konštrukčné drevo. Táto norma stanovuje prísne pravidlá pre vizuálne a strojové triedenie dreva podľa pevnosti, čo sa týka napríklad aj KVH a DUO konštrukčných hranolov. Ak sa použije nesprávne stavebné rezivo, riskujete prehýbanie krokiev pod váhou ťažkej pálenej škridly. Pre extrémne rozpätia, kde ani C24 nestačí, sa využívajú BSH hranoly na mieru, ktoré sa skladajú z viacerých lepených lamiel a dosahujú ešte vyššie pevnostné triedy.
Dôveryhodnosť certifikátu závisí od autority, ktorá ho vydala. WOOD-PROFIL, s.r.o. spolupracuje s partnermi, ktorých výroba je pod dohľadom BM TRADA (číslo certifikátu 2358-CPR-034). Tento medzinárodný certifikačný orgán vykonáva pravidelné audity priamo vo výrobe, čím garantuje, že proces triedenia nie je len formálny, ale skutočne odpovedá európskym bezpečnostným štandardom. Pri nákupe dreva na krov sa preto netreba nechať odbiť nízkou cenou za meter kubický, ale zamerať sa na jeho certifikovanú kvalitu.
Kľúčovým aspektom kvality dreva je aj kontrola vlhkosti. Najväčším nepriateľom drevostavby je voda. Certifikované rezivo C24 sa dodáva technicky sušené na vlhkosť v rozmedzí 12 % až 18 %. Hobľované hranoly majú presne kalibrovaný rozmer, čo znamená, že po osadení krokiev získate dokonale rovnú plochu pre izoláciu a sadrokartón. Hobľovanie má aj bezpečnostný aspekt - hladký povrch sťažuje šírenie ohňa a sťažuje prichytenie sa hmyzu a plesní. Mnoho investorov urobí chybu a kúpi mokré drevo ("priamo z hory") s pocitom, že ušetrili. Toto šetrenie sa však v 90 % prípadov vráti v podobe drahých opráv. Drevo pri prirodzenom vysychaní v konštrukcii mení svoj objem. Hranol s prierezom 15x15 cm sa pri vyschnutí môže zmenšiť až o niekoľko milimetrov a zároveň sa skrútiť podľa smeru vlákien. Ak mokrý krov uzavriete parozábranou a izoláciou, vlhkosť nemá kam uniknúť, čím vytvoríte dokonalý inkubátor pre plesne a hnilobu. Vlhké drevo má oveľa vyššiu tepelnú vodivosť ako suché, čo znamená, že krov z mokrého dreva vytvára v strešnom plášti systém tepelných mostov.
Podkrovie sa často stáva obytnou časťou domu, a preto je nevyhnutné, aby konštrukčné prvky neuvoľňovali škodlivé látky. Certifikované drevo od WOOD-PROFILu spĺňa emisnú triedu E1. KVH hranoly majú výrazne lepšie akustické vlastnosti ako mokré rezivo, pretože voda v čerstvom dreve vedie zvukové vlny rýchlejšie. Každá dodávka musí obsahovať Vyhlásenie o parametroch (Declaration of Performance - DoP). Podľa certifikátu pre tatranský profil a obklady, drevo spadá do triedy D-s2, d0, čo znamená strednú horľavosť, miernu produkciu dymu a - čo je najdôležitejšie - pri horení neodkvapkávajú horiace častice. Tento údaj potvrdzuje, že drevo je vynikajúci izolant. Pentachlórfenol je nebezpečný fungicíd, ktorého používanie je prísne regulované. Vyhlásenia o parametroch spoločnosti WOOD-PROFIL garantujú obsah < 5 ppm. Pri preberaní dreva na stavbe je dôležité skontrolovať, či sú na hranoloch jasné pečiatky s označením C24. Kvalita reziva začína v lese, a preto spoločnosť WOOD-PROFIL spolupracuje s estónskym lídrom Puidukoda OÜ, ktorý spracováva kvalitné severské drevo s vysokou hustotou. Výber certifikovaného reziva C24 nie je luxus, ale nevyhnutný technický štandard 21. storočia, pretože šetrenie na kostre domu sa nikdy nevypláca.
Nedeštruktívne testovanie (NDT) ako komplexný prístup ku kontrole materiálov
Nedeštruktívne testovanie (NDT) predstavuje súbor metód, ktoré umožňujú kontrolu materiálov a výrobkov bez narušenia ich celistvosti alebo funkčnosti. Hlavná podstata a výhoda je v možnosti kontroly výrobku bez ohľadu na to, o aký materiál ide. V strojárskom priemysle sa ešte pred tridsiatimi-štyridsiatimi rokmi väčšina priebežných a vybraných skúšok realizovala deštruktívne, čo v praxi znamená trhať, lámať alebo rozrezať a potom sledovať makro- a mikroštruktúru materiálov pod mikroskopom. Tak dochádza k znehodnoteniu výrobku a kontroly sa musia realizovať iba na určitých kusoch. Aj v súčasnosti sa takéto skúšky robia, ale týka sa to najmä vzoriek zvarových spojov a podobne.

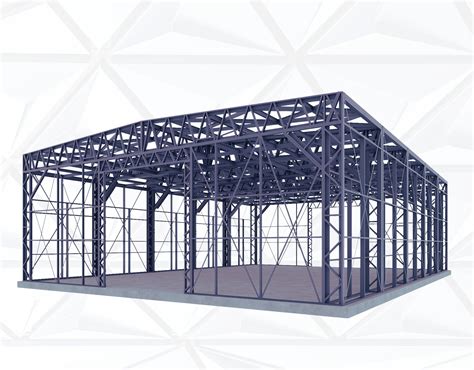

Najväčšie uplatnenie má NDT práve pri zvarových spojoch. Zváranie je špeciálny výrobný proces, ktorý prebieha pri vysokých teplotách a vznikajú pri ňom rôzne trhliny a póry. No predovšetkým je to technológia, ktorou sa vyrábajú rozmerné oceľové konštrukcie, ako napríklad mosty, pri ktorých si nemôžete dovoliť deštruktívne skúšanie, ale potrebujete skontrolovať zvarové spoje bez porušenia ich celistvosti. Väčšina výrobných hál a nákupných centier pozostáva zo zváraných oceľových konštrukcií, pri ktorých je nevyhnutné montážne zvarové spoje po ich zhotovení priamo na mieste skontrolovať a potvrdiť ich kvalitu svojou pečiatkou. Bežný človek si ani neuvedomuje, aké je zváranie pre nás dôležité, a zvlášť v dnešnej dobe. Presne tak! A práve preto musíme zabezpečiť, aby bol zvarový spoj zhotovený správne a kvalitne a musíme garantovať jeho bezchybnosť.
Metódy NDT rozdeľujeme na povrchové a objemové. Medzi povrchovými je základnou a nevyhnutnou vizuálna metóda, v rámci ktorej kontrolujete povrch výrobku alebo zvarového spoja podľa príslušnej technickej normy a vyhodnocujete, aké chyby sú ešte prípustné a aké nie. Pri iných povrchových metódach, napríklad pri kapilárnych, sa používajú rôzne farebné alebo fluorescenčné indikačné prostriedky v podobe penetrantov, ktoré vám po aplikácii vývojky vykreslia drobné, voľným okom neviditeľné trhliny a póry. Objemové metódy sú zamerané na kontrolu vnútra daného výrobku. Asi všetkým niečo hovorí röntgen.
Ako pri každej metóde aj v tomto prípade potrebujete byť náležite vzdelaní a fundovaní. Pracovníci, ktorí vykonávajú nedeštruktívne testovanie, musia byť vyškolení a podliehajú procesu certifikácie podľa aktuálnych a platných noriem. Tieto špeciálne školenia realizujú výlučne certifikačné orgány, ako napríklad Výskumný ústav zváračský v Bratislave, kde napríklad Prof. Ing. Michal Hatala, PhD., ktorý bol ocenený ako Technológ roka SR 2021, absolvoval svoj postgraduálny výcvik. Nemôžete prísť s ultrazvukom na kontrolu do praxe a tvrdiť, že je stopercentný, lebo to nie je pravda. Iba vhodnou kombináciou metód, respektíve zmenou sond a polôh kontroly zvyšujete účinnosť kontroly. Prof. Hatala sám uvádza: „Moja špecialita je kombinácia ultrazvukovej metódy s metódou vírivých prúdov. Kým ultrazvuk je veľmi dobrý vo väčšej hĺbke, vírivé prúdy sú ideálne na povrchu a tesne pod ním, v takzvanom mŕtvom pásme, kde má ultrazvuk svoju slabinu.“ V povrchových vrstvách sa vám môže pri ultrazvuku stať, že chybu neidentifikujete, a v prípade, že je tam trhlina, respektíve prasklina, môže to mať fatálne následky. Trhlina sa môže v kovových materiáloch pri cyklickom zaťažení (týka sa to predovšetkým mostov) šíriť aj obrovskou rýchlosťou a kvôli nej potom praskne celý zvarový spoj. Kombináciou ultrazvuku a vírivých prúdov, jednoducho povedané, zvyšujeme citlivosť a kvalitu kontroly výrobku v celom jeho priereze a eliminujeme riziko prehliadnutia možných chýb v materiáli, ktoré by mohli ohroziť zdravie obyvateľstva. Poslanie NDT spočíva v zabezpečení kvalitného a najmä bezpečného výrobku a zvlášť zváraných oceľových konštrukcií.
Ultrazvuková kontrola (UT): Detailný pohľad na technológiu
Ultrazvuková kontrola (UT) je metóda nedeštruktívneho testovania, ktorá využíva vysokofrekvenčné zvukové vlny na detekciu a meranie diskontinuít v priemyselných komponentoch. Pri ultrazvukovej kontrole (UT) sa do skúšaného objektu zavádzajú ultravysokofrekvenčné zvukové vlny. Technici umiestnia ultrazvukový menič (sondu) na povrch materiálu, pričom medzi sondu a testovaný objekt nanesú kvapalné alebo gélové spojovacie médium (couplant), ktoré umožňuje efektívny prenos zvukových vĺn.
Menič premieňa elektrické impulzy na zvukové vlny a následne prijíma odrazené signály, ktoré opäť konvertuje na elektrické impulzy zobraziteľné na displeji prístroja. Keď zvukové vlny narazia na reflektor - materiál s odlišnou hustotou a akustickou rýchlosťou - odražia sa späť k meniču. Zvukové vlny používané pri ultrazvukovej kontrole (UT) v priemyselných aplikáciách majú frekvenciu vyššiu ako rozsah ľudského sluchu, často presahujú 1 MHz, aby zabezpečili presné merania. Podobne ako slamka vyzerajúca ohnutá vo vode, zvukové vlny menia smer, ak dopadajú pod uhlom na povrch. Ultrazvukové vlnenie sa šíri priamočiaro, ktoré sa môžu lámať, odrážať a sústreďovať do ohniska.
Ultrazvukový testovací stroj je sofistikované zariadenie na nedeštruktívne testovanie (NDT) používané na kontrolu vnútornej štruktúry, zloženia a integrity materiálov bez toho, aby spôsobilo akékoľvek poškodenie. Ultrazvukové testovacie stroje (UT) fungujú tak, že vysielajú vysokofrekvenčné zvukové vlny (zvyčajne v rozsahu 0,5 až 20 MHz) do materiálu a analyzujú ozveny, ktoré sa vracajú po interakcii s vnútornými štruktúrami, chybami alebo hranicami. Princíp ultrazvukového testovania je jednoduchý: zvukové vlny prechádzajú materiálom a akákoľvek zmena vlastností materiálu, ako napríklad prítomnosť defektu, ovplyvní správanie vĺn. Ultrazvukový testovací stroj pozostáva z prevodníka, ktorý funguje ako vysielač aj prijímač zvukových vĺn. Prevodník generuje vysokofrekvenčné ultrazvukové vlny, ktoré sú nasmerované do testovaného materiálu. Keď ultrazvukové vlny vstúpia do materiálu, šíria sa ním. Zvukové vlny sa šíria, kým sa nestretnú s iným médiom, ako je vnútorný defekt, trhlina alebo hranica materiálu. V týchto bodoch sa vlny buď odrážajú, lámu alebo tlmia, v závislosti od povahy diskontinuity. Prevodník potom detekuje odrazené vlny (echá), ktoré sú analyzované ultrazvukovým testovacím zariadením. Zariadenie zaznamenáva čas potrebný na to, aby zvukové vlny prešli materiálom, narazili na hranicu alebo trhlinu a vrátili sa späť do prevodníka.
Existujú rôzne režimy ultrazvukového skúšania. A-skenovanie zobrazuje amplitúdu ozveny ako funkciu času. Toto je najbežnejšia forma ultrazvukového testovania, kde prevodník vysiela krátky impulz zvuku a ten istý prevodník prijíma odrazené ozveny. Pri B-skenovaní jeden prevodník vysiela zvukové vlny cez materiál a druhý prevodník na opačnej strane prijíma vysielané vlny. Akákoľvek chyba v materiáli zníži množstvo zvuku, ktorý sa dostane k prijímaciemu meniču. Ultrazvukové testovanie fázového poľa (PAUT) zahŕňa viacero prevodníkov usporiadaných do poľa. Riadením načasovania vysielaných zvukových vĺn môže PAUT elektronicky riadiť a zaostrovať zvukový lúč, čo umožňuje detailnú a flexibilnú kontrolu. TOFD (Time of Flight Diffraction) je vysoko presná metóda na zisťovanie a dimenzovanie defektov. Využíva difrakciu zvukových vĺn z hrotov defektu, vďaka čomu je možné určiť veľkosť a orientáciu defektu.
Stroje UT sa široko používajú na kontrolu zvarov v potrubiach, tlakových nádobách a inej kritickej infraštruktúre. Ultrazvukové testovanie sa bežne používa na meranie hrúbky materiálov, najmä v odvetviach, kde je problémom korózia alebo opotrebenie. V leteckom a automobilovom priemysle sa ultrazvukové testovacie stroje používajú na kontrolu kompozitných materiálov, ako sú uhlíkové vlákna. Tieto materiály sú náchylné na delamináciu alebo dutiny, čo môže ohroziť ich pevnosť. Ultrazvukové testovacie stroje sa používajú na vyhľadávanie trhlín, inklúzií a dutín v kovoch používaných vo výrobe, stavebníctve a ťažkom priemysle. Ultrazvuková kontrola (UT) patrí medzi najpoužívanejšie metódy nedeštruktívneho testovania v priemysle. Uplatňuje sa vo výrobe, energetike či petrochemickom sektore, kde je potrebné spoľahlivo odhaliť vnútorné chyby materiálov a zvarov. V petrochemických závodoch sa ultrazvuková kontrola (UT) využíva denne na meranie hrúbky stien tlakových nádob a potrubí, kde sa sledujú príznaky korózie a opotrebenia.
Špecializované aplikácie ultrazvukových technológií
Ultrazvukové technológie si našli cestu aj do špecifických a moderných výrobných procesov, ako je napríklad ultrazvukové zváranie plastov a kontrola aditívnej výroby.
Ultrazvukové zváranie plastov
Boj s nestálou pevnosťou zvarov, kozmetickými chybami alebo vysokou mierou zmetkov pri ultrazvukovom zváraní plastov je pre výrobcov denným problémom, čo vedie k oneskoreniu výroby, zvýšeným nákladom a frustrovaným tímom inžinierov, ktorí sa snažia splniť prísne špecifikácie. Ultrazvukové zváranie plastov je presná metóda spájania, ktorá využíva vysokofrekvenčné vibrácie na vytváranie molekulárnych väzieb medzi termoplastickými dielmi prostredníctvom riadenej tvorby tepla na rozhraní spoja, pričom pri správnej optimalizácii ponúka rýchle časy cyklov a pevné a spoľahlivé spoje. Riešenia pre ultrazvukové zváranie plastov často ukazujú, že príčiny problémov spočívajú v konštrukcii spoja, výbere materiálu alebo parametroch procesu.
Nie všetky plasty sú na zváranie rovnaké. Úspech pri ultrazvukovom zváraní plastov závisí od vedy o materiáloch. Ide o pochopenie základných vlastností polyméru. Na molekulárnej štruktúre záleží, pretože plasty sú buď amorfné, alebo polokryštalické. Táto štruktúra určuje ich reakciu na teplo a vibrácie. Amorfný typ, ako sú ABS a PC, je jednoduchšie zvárať, zatiaľ čo polokryštalické plasty, napríklad PP a nylon, sú tvrdšie. Tento zásadný rozdiel má obrovské dôsledky a priamy vplyv na konštrukciu spoja a parametre procesu. Okrem štruktúry sú pre pevný a spoľahlivý zvar rozhodujúce aj ďalšie faktory, ktoré neexistujú izolovane, ale vzájomne sa ovplyvňujú. Nesúlad tu často vedie k slabým spojom alebo k zlyhaniu súčiastky.
Musí sa dosiahnuť teplota tavenia plastu. Široký rozsah tavenia však môže byť zložitý a vyžaduje si veľmi presné riadenie ultrazvukového procesu. Cieľom je účinný prenos energie na rozhraní spoja. Dôležitú úlohu hrá aj tuhosť a trenie. Tuhosť, meraná pomocou modulu pružnosti, je veľmi dôležitá, pretože tuhšie materiály prenášajú ultrazvukové vibrácie efektívnejšie. Mäkšie a pružnejšie plasty môžu tlmiť energiu skôr, ako sa vytvorí tavenina. Výhodný je aj vysoký koeficient trenia, ktorý pomáha rýchlo generovať teplo presne tam, kde je potrebné. Materiály s nízkym trením vyžadujú viac energie alebo času. Zvariteľnosť plastu je definovaná jeho molekulárnou štruktúrou, teplotou tavenia, tuhosťou a trením. Pochopenie týchto vzájomne prepojených vlastností je základom úspešného návrhu súčiastky a dosiahnutia silných a spoľahlivých výsledkov ultrazvukového zvárania.
Pri ultrazvukovom zváraní plastov je kontrola všetkým. Proces prebieha v zlomkoch sekundy. Aby sa zabezpečil vždy dokonalý zvar, používajú sa režimy zvárania. Tieto režimy sú jednoducho parametre, ktoré používame na to, aby sme stroju povedali, kedy sa má zastaviť. Každý z nich ponúka iný spôsob riadenia zváracieho cyklu a zabezpečuje konzistenciu a kvalitu. Výber metódy kontroly je považovaný za spúšťač zastavenia procesu. Každý režim - čas, energia alebo vzdialenosť - pôsobí ako tento signál. Výber toho správneho závisí od konkrétnych dielov a cieľov.
- Časový režim: Najjednoduchší prístup. Spustí ultrazvukové vibrácie na vopred nastavený čas. Je jednoduché ho nastaviť a funguje dobre, keď sú diely mimoriadne konzistentné. Nemôže však kompenzovať odchýlky v geometrii dielov alebo v materiáli, čo môže viesť k nadmernému alebo nedostatočnému zváraniu.
- Energetický režim: Inteligentnejšie ovládanie. Meria energiu dodanú dielu. Zvárací cyklus sa zastaví po dosiahnutí určitej hodnoty energie. Táto metóda sa prispôsobuje malým odchýlkam dielu. Zabezpečuje, že každý diel dostane rovnaké množstvo energie na tavenie, pretože proces sa spolieha na hysterézny ohrev na výrobu taveniny. Viac materiálu si vyžaduje viac energie.
- Režim vzdialenosti: Maximálna presnosť. Zastaví zvar na základe toho, ako veľmi sa diely zhrnuli. Môže to byť "vzdialenosť zhrnutia" (množstvo taveniny) alebo "absolútna vzdialenosť" (konečná výška dielu). Ponúka najvyššiu presnosť pre konečné rozmery zostavy. Je však veľmi citlivá na odchýlky tolerancie dielov.
Výber správneho režimu zvárania je veľmi dôležitý. Má priamy vplyv na konečnú kvalitu, pevnosť a konzistenciu zvaru. Každý režim má svoje miesto a pochopenie ich rozdielov je kľúčové pre každý projekt.
Výber správnej konštrukcie spoja je veľmi dôležitý a predstavuje prvý krok k úspešnému zvaru. Táto konštrukcia určuje, ako sa sústredí ultrazvuková energia, a zabezpečuje pevný a spoľahlivý spoj. Existujú tri základné návrhy, ktoré sa vyberajú na základe geometrie dielov, materiálu a požiadaviek na pevnosť.
- Tupý spoj s energetickým riaditeľom: Toto je najčastejšie používaný dizajn. Kľúčom je "energetický riaditeľ", čo je malý tvarovaný trojuholníkový hrebeň na jednej z častí. Tento hrebeň koncentruje ultrazvukovú energiu a spúšťa rýchle, kontrolované tavenie. Ideálna aplikácia pre diely vyrobené z amorfných plastov (napríklad kryty pre spotrebnú elektroniku alebo automobilové komponenty), kde hermetické tesnenie nie je najvyššou prioritou.
- Strihový spoj: Ak potrebujete silné, hermetické tesnenie, riešením je často strihový spoj. Táto konštrukcia vytvára spoj roztavením povrchov, ktoré sa o seba trú pod tlakom. Toto rozotieranie vytláča vzduch a vytvára tak nepriepustné tesnenie. Plast je viskoelastickej povahy, čo je v tomto prípade rozhodujúce. Táto metóda je odporúčaná pre diely, ktoré vyžadujú tesné utesnenie, ako sú nádoby na tekutiny alebo zdravotnícke pomôcky.
- Šálový spoj: Šálový spoj je vynikajúcou voľbou na samonastavenie. Šikmé styčné plochy vedú obe časti do správnej polohy počas zvárania. To je skvelé pre valcové diely alebo komponenty, kde je kľúčové presné zarovnanie. Vytvára tiež čistú líniu spoja s minimálnym odleskom.
Na správnu diagnostiku porúch zvarov potrebujete systém. Jasný rámec pomáha rýchlo nájsť hlavnú príčinu problému a odstraňuje dohady pri riešení problémov. Tento systematický prístup rozdeľuje chyby do štyroch hlavných kategórií:
- Nedostatočný zvar: Ide o najčastejšiu poruchu. Znamená to, že diely nie sú správne spojené, zvar je slabý alebo neexistuje. Zvyčajne to poukazuje na nedostatok energie vo zvarovom spoji, čo môže byť spôsobené nízkou amplitúdou alebo nedostatočným časom zvaru.
- Nadmerné zváranie: Toto je opačný problém. Na diely sa pôsobí príliš veľkou energiou. Zo spoja sa vytláča nadmerné množstvo blesku. To môže spôsobiť degradáciu materiálu, pričom sa rozkladá molekulárna štruktúra plastu, čo značne oslabuje konečnú zostavu.
- Kozmetické chyby: Tieto chyby majú vplyv na vzhľad dielu. Aj keď môže byť zvar pevný, tieto nedostatky môžu viesť k zamietnutiu. Sem patrí označovanie (odreniny alebo stopy po nástrojoch od rohu) a potápanie (priehlbiny na povrchu oproti energetickému riaditeľovi).
- Rozmerové problémy: Zmeny tvaru alebo veľkosti dielu. Celková geometria dielu sa po zváraní zmení. Rozmerová presnosť je rozhodujúca pri ultrazvukovom zváraní plastov. Dokonca aj malé deformácie môžu zabrániť správnemu zapadnutiu dielov do väčšej zostavy.
Výber správneho ultrazvukového zváracieho zariadenia je veľmi dôležitý, pretože ovplyvní efektivitu, kvalitu a výsledky. Oblasť sa primárne delí do troch kategórií: stolové, automatizované a ručné zváračky. Každý typ je určený na iný rozsah výroby a zvládajú rôzne veľkosti a zložitosť dielov.
- Stolové zváračky: Ideálne pre ručné montážne stanice, prototyping a nízko až stredne veľké série. Obsluha má priamu kontrolu nad procesom, sú skvelé na výrobu zložitých dielov, napríklad pri montáži zdravotníckych zariadení a elektroniky.
- Automatizované systémy: Pri veľkosériovej výrobe je kľúčová automatizácia. Integrujú sa priamo do výrobných liniek a zabezpečujú vysokorýchlostné, opakovateľné zvary s minimálnym zásahom človeka. Táto technológia je kľúčová pre automobilový a spotrebný priemysel. Napájací zdroj vysiela signál do snímača, ktorý ho premieňa pomocou piezoelektrického efektu, čím vytvára potrebné vibrácie.
- Ručné zváračky: Ponúkajú bezkonkurenčnú prenosnosť. Používajú sa na bodové zváranie, kolíkovanie a opravy. Sú tiež vynikajúce na zváranie veľkých alebo ťažko prístupných dielov, napríklad pri opravách automobilov a pri výrobných úlohách na mieste alebo v stavebníctve.
Zváranie rôznych plastov nie je univerzálny proces. Nastavenia pre tuhé materiály sa veľmi líšia od nastavení pre pružné materiály a vyžadujú prispôsobený prístup. Správne vykonanie tohto postupu zaručuje pevný a spoľahlivý zvar a zabraňuje poškodeniu a slabým spojom. Tuhé, polokryštalické materiály, ako je ABS alebo polykarbonát, potrebujú viac energie, čo znamená vyššiu amplitúdu a väčšiu silu na účinné roztavenie ich štruktúrovaných molekulárnych reťazcov. Pružné, amorfné plasty, ako je PVC alebo TPE, si vyžadujú jemnejší dotyk. Nižšia sila a amplitúda sú tu kľúčové, aby sa zabránilo pretaveniu alebo poškodeniu materiálu. Tuhé polokryštalické plasty majú usporiadanú molekulárnu štruktúru, ktorá si vyžaduje značnú energiu na rozpad a roztavenie. Na udržanie kontaktu a účinný prenos vibrácií je potrebná veľká sila. Vysoká amplitúda rýchlo vytvára potrebné trenie a teplo.
Aditívna výroba a jej kontrola NDT
Aditívna výroba už nie je blízka budúcnosť, ale realita. Do tejto oblasti je nasmerovaný aj súčasný výskum Fakulty výrobných technológií Technickej univerzity v Košiciach so sídlom v Prešove, pretože je to veľmi zaujímavá oblasť s množstvom nevyriešených otázok. V tejto problematike sa v súčasnosti rieši aj projekt aplikovaného výskumu APVV v spolupráci s Prvou zváračskou spoločnosťou, a. s., v Bratislave a 1. prešovskou nástrojárňou, s. r. o., ako aj s VŠB Ostrava, Fakulta strojní. Poznáme viacero typov aditívnych technológií, ale ich podstata spočíva vždy v tavení veľmi jemného kovového prášku laserovým lúčom. Aditívne technológie sa pri ich vzniku z ekonomických dôvodov využívali výhradne na prototypovanie, pretože ide o finančne veľmi nákladnú technológiu. Postupne sa však dostáva do praxe, kde nachádza uplatnenie pri kusovej výrobe zložitých komponentov, ktoré nevieme vyrobiť klasickým frézovaním či sústružením a podobne.
No práve pri výrobkoch aditívnych technológií neexistujú v súčasnosti normy a metodiky na nasadenie NDT, a každú NDT metódu je potrebné realizovať podľa platných noriem. Aditívne technológie sú zároveň veľmi úzko späté s automobilovou výrobou. Brzdové kotúče, prevodovky, hlavy valcov, všetko sa už dnes kontroluje nedeštruktívnymi metódami. Práve pri aditívnej výrobe nastáva problém, ak potrebujete tieto výrobky spojiť do väčších funkčných celkov. Ste obmedzení len na určité rozmery podľa veľkosti pracovného priestoru tlačiarne. Ak potrebujete napríklad dvojmetrový kus, no neviete ho vytlačiť naraz, lebo váš pracovný priestor je iba šesťdesiat centimetrov, musíte ho urobiť z troch a viac kusov. Tu vzniká priestor na výskum zvárania aditívnych materiálov, kde je NDT už neodmysliteľné. V rámci automobilovej výroby bola realizovaná spolupráca s nemenovanou automobilovou spoločnosťou, kde sa vykonávala kontrola bodových zvarov karosérií. Išlo vskutku o veľmi tenké materiály, takže na ich kontrolu bola potrebná špeciálna sonda a zároveň to muselo byť navrhnuté čo najjednoduchšie, skrátka tak, aby montážnik len zobral do ruky prístroj, priložil sondu tam, kam bolo treba, a na prístroji sa mu zobrazila buď červená, alebo zelená LED dióda.
Širšie spektrum využitia ultrazvuku: Od medicíny po forenznú analýzu
Ultrazvukové technológie, ktoré sú základom ultrazvukovej kontroly, majú oveľa širšie uplatnenie naprieč rôznymi vednými a technickými disciplínami. Niektoré zvieratá môžu vnímať aj ultrazvuk, napríklad pes počuje ultrazvukovú píšťalku. Zvieratá ako netopiere či delfíny majú dokonca vlastné ultrazvukové zariadenie, ktoré využívajú na echolokáciu. Zdrojom ultrazvuku sú ultrazvukové generátory, ktoré sú založené na piezoelektrickom alebo magnetostrikčnom jave.
Ultrazvuk sa využíva v množstve odborov vedy a techniky. Vlnové dĺžky ultrazvuku sú omnoho menšie ako vlnové dĺžky počuteľných zvukov. Napríklad pre frekvenciu 100kHz je vlnová dĺžka 3,4mm. Ultrazvukové vlnenie sa šíri priamočiaro, ktoré sa môžu lámať, odrážať a sústreďovať do ohniska. Toto je možné využiť napríklad pri obrábaní tvrdých materiálov. Na odraze ultrazvuku je založený lodný sonar. Ponorky sa pomocou sonaru pri potopení vo veľkých hĺbkach orientujú, čo funguje na podobnom princípe ako ultrazvuk, ktorý sa používa na vyšetrenie pacientov v zdravotníctve. Intenzita ultrazvukových vĺn je v podstate väčšia ako intenzita počuteľného zvuku. Ultrazvukom je možné prenášať energiu, a tak časticiam prostredia udeľovať značné zrýchlenie. Ultrazvukom sa však aj spájajú drobné telieska, ktoré obsahuje vzduch a plyn (častice prachu a dymu) do väčších celkov, a tie potom klesajú k zemi. Ultrazvuk odstraňuje ťažkosti pri spájkovaní niektorých kovov, napríklad hliníka, pretože odstraňuje z hliníka zoxidovanú povrchovú vrstvu oxidu hlinitého, a tým umožňuje dokonalý kontakt kovu so spájkovačkou. Ultrazvukové vlny pri vhodnej voľbe ožarovanej doby dokonca podporujú klíčenie a rast poľnohospodárskych plodín.
V laboratórnych podmienkach sú ultrazvukové prístroje štandardným nástrojom v dobre vybavených analytických laboratóriách. Sú osvedčeným nástrojom na extrakciu aktívnych zlúčenín, stôp a zvyškov zo vzorkového materiálu, ako sú tkanivá, vlasy, krv, kosti a rastliny. Bežné aplikácie ultrazvukových laboratórnych zariadení zahŕňajú extrakciu DNA, proteínov a bioaktívnych zlúčenín, ako sú lieky. Ultrazvuk je veľmi účinný na uvoľňovanie látok uväznených v bunkách alebo viazaných látok, čo vedie k vyšším výťažkom extraktov v kratšom čase. Jeho jednoduché použitie, ako aj spoľahlivosť a reprodukovateľnosť sú hlavnými výhodami techniky ultrazvukovej extrakcie. Pri forenznom vyšetrovaní je opakujúcou sa úlohou testovať vzorky vlasov na zvyšky liekov. Extrakcia liekov z vlasov je jedným z najrozumnejších krokov analýzy vlasov, pretože lieky sú pevne uzavreté v štruktúre vlasov a čiastočne viazané na proteíny, melanín alebo lipidy komplexu bunkovej membrány. Výťažok extrakcie závisí od štruktúry liečiva, stavu vlasovej matrice, krokov pred mletím, polarity rozpúšťadla a trvania. Použitie ultrazvuku pomáha napomáhať vyšším výťažkom extrakcie a zároveň skracuje čas liečby.
Ultrasonifikácia je vynikajúcou technikou pre čistenie, zachovanie a reštaurovanie z kovov, keramiky a iných materiálov. Ultrazvukové vlny ultrazvukového zariadenia typu sondy umožňujú presné odstraňovanie usadenín z povrchov a malých otvorov. Mechanické čistiace sily ultrazvuku je možné aplikovať sonotródou (sondou) priamo na povrchy a na malé otvory, (mikro)trhliny a trhliny, čím sa odstránia nežiaduce kôry, nečistoty, usadeniny alebo mikrobiálna kontaminácia. Vďaka presnej a cielenej aplikácii a presnej kontrolovateľnosti ultrazvukovej intenzity sa ultrazvukové prístroje používajú nielen vo forenzných laboratóriách, ale aj na reštaurovanie a konzerváciu archeologických nálezov. Práca forenzných vedcov a technikov zahŕňa skúmanie a analýzu vzoriek krvi a vlasov, DNA, odtlačkov prstov, balistiky, pevných diskov, vozidiel, toxínov, kontrolovaných látok, vzorov striekajúcej krvi, stôp a ďalších. Získané výsledky testov poskytujú dôležité indikácie. Ultrazvukové homogenizátory tkanív sa často označujú ako sondový sonikátor / sonifikátor, zvukový lyzér, ultrazvukový disruptor, ultrazvuková brúska, sono-ruptor, sonifikátor, zvukový dismembrator, narušiteľ buniek, ultrazvukový dispergátor, emulgátor alebo rozpúšťač.
Výhody a obmedzenia ultrazvukovej kontroly
Ultrazvukové testovacie stroje sú neinvazívne, čo znamená, že nepoškodzujú ani nemenia testovaný materiál. Ultrazvukové testovanie je vysoko citlivé na malé chyby, čo umožňuje včasné odhalenie chýb, ktoré by mohli neskôr viesť k zlyhaniu materiálu. Moderné ultrazvukové testovacie stroje sú často prenosné a možno ich použiť v širokom spektre prostredí, od tovární až po staveniská.
Napriek svojim výhodám má ultrazvuková kontrola aj určité obmedzenia:
- Zložité geometrie: Kontrola nepravidelných tvarov a zložitých geometrií môže byť v UT náročná.
- Príprava povrchu: UT vyžaduje dobrý kontakt medzi sondou a materiálom, čo znamená, že je potrebná dôkladná príprava kontrolovaného povrchu.
- Nutnosť väzobného prostriedku: Na vytvorenie kontaktného rozhrania medzi sondou a materiálom je potrebné použiť gél alebo kvapalné médium.
- Vlastnosti materiálu: UT môže byť menej účinná pri materiáloch, ktoré rozptyľujú alebo absorbujú zvuk, ako sú betón, nerezové odliatky alebo mäkké polyméry.
- Orientácia diskontinuít: Určité typy chýb môžu byť náročné na detekciu v závislosti od ich orientácie, čo si môže vyžadovať kombináciu UT s inými metódami.
- Potrebné školenie a skúsenosti: UT vyžaduje vysokú úroveň odbornosti. Mnohé firmy na Slovensku mali ultrazvukové prístroje dokonca roky zakúpené, ale vôbec s nimi nevedeli pracovať, netušili, čo s nimi dokážu spraviť. To zdôrazňuje potrebu kvalifikovaného a certifikovaného personálu.
