Ultrazvuk, fenomén presahujúci hranice ľudského sluchu, predstavuje fascinujúcu oblasť fyziky s rozsiahlymi praktickými aplikáciami. Jeho podstata spočíva v mechanických vlneniach s frekvenciou vyššou ako približne 20 kHz, teda nad prahom počuteľnosti ľudského ucha. Tieto vysokofrekvenčné kmity, hoci pre nás nepočuteľné, zohrávajú kľúčovú úlohu v prírode, kde ich mnohé živočíchy využívajú na orientáciu, a tiež v moderných technológiách. Od orientácie netopierov v tme až po detailné zobrazenie ľudského tela v medicíne, ultrazvuk preniká do mnohých aspektov nášho života a práce.

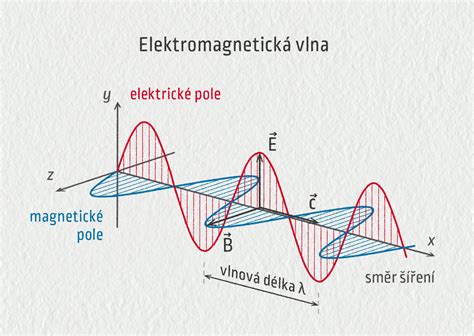

Mechanické vlnenie, ktorým je aj ultrazvuk, sa šíri prostredím a podľa smeru kmitania častíc daného prostredia sa rozdeľuje na podélné vlnenie a vlnenie priečne, známe aj ako transverzálne vlnenie. Pri podélnom vlnení sa častice pohybujú vo smere šírenia vlnenia, zatiaľ čo pri vlnení priečnom častice kmitajú kolmo na smer šírenia vlnenia. Práve špecifické fyzikálne vlastnosti transverzálnych ultrazvukových vĺn sú predmetom podrobného skúmania, obzvlášť pre ich významné uplatnenie v nedeštruktívnom testovaní materiálov a v materiálových vedách.
Podstata Ultrazvuku a Klasifikácia Vlnenia
Ultrazvuk je definovaný ako mechanické vlnenie s frekvenciou väčšou ako 20 kHz, čo presahuje hornú hranicu ľudského sluchu. Pre človeka je teda neslýšiteľný, pričom ľudské ucho nie je schopné vnímať ultrazvuk, čo je zapríčinené anatomicko-fyzikálnymi limitáciami stredného a vnútorného ucha. Horná hranica počuteľnosti sa všeobecne so vzrastajúcim vekom znižuje, no u detí môže výnimočne prekročiť aj hranicu 20 kHz. Naopak, pre mnoho živočíchov, napríklad psov, delfínov alebo netopierov, je ultrazvuk počuteľný a často aj životne dôležitý. Všeobecne povedané, existuje mnoho druhov živočíchov, prevažne nočných, ktoré využívajú ultrazvukové vlnenie na orientáciu za zníženej viditeľnosti, čo je známe ako echolokácia. Niektoré druhy majú hornú hranicu počuteľnosti až takmer 180 kHz, teda hlboko v oblasti ultrazvuku.
Vlastnosti ultrazvuku sú do značnej miery definované jeho vysokou frekvenciou. Táto vysoká frekvencia mu dodáva vlastnosti podobné svetelným vlnám s krátkou vlnovou dĺžkou, čo mu umožňuje vytvárať koncentrované lúče žiarenia. Základné charakteristiky mechanického vlnenia, ako sú frekvencia, perióda, amplitúda, vlnová dĺžka a rýchlosť šírenia, platia aj pre ultrazvuk. Ultrazvuk sa delí aj podľa typu vibrácií častíc na podélné, priečne, povrchové a doskové vlny.
Kľúčovým aspektom pre pochopenie transverzálnych ultrazvukových vĺn je ich šírenie v rôznych médiách. V plynoch a kvapalinách sa ultrazvuk šíri výhradne ako podlžné vlnenie, kde sa častice pohybujú paralelne so smerom šírenia vlny, vytvárajúc striedavé zhustenia a zriedenia. Avšak v pevných látkach, kde sú častice viazané pružnými silami a môžu vzdorovať šmykovým deformáciám, sa ultrazvuk môže šíriť aj priečne. Pri priečnom vlnení častice kmitajú kolmo na smer šírenia vlnenia. V živých tkanivách sa ultrazvuk správa podobne ako v tekutinách, teda prevažne podlžným vlnením, čo je dôležité pre medicínsku diagnostiku. Pre účely nedeštruktívneho testovania pevných materiálov sú však priečne vlny mimoriadne dôležité, pretože ich interakcia s materiálovými defektmi poskytuje cenné informácie.
Rýchlosť šírenia ultrazvuku je závislá od vlastností prostredia, konkrétne od jeho hustoty a pružnosti. V hustejších a pružnejších médiách, kde sú častice bližšie k sebe a silnejšie viazané, sa vlnenie šíri rýchlejšie. Ultrazvuk sa podobne ako zvuk najlepšie šíri v tuhých látkach, kde dosahuje rýchlosť približne 3000 m/s. Horšie sa šíri v kvapalinách, kde je jeho rýchlosť okolo 1000 m/s, a najhoršie šírenie ultrazvuku je vo vzduchu s rýchlosťou asi 350 m/s. V ľudskom tele sa napríklad rýchlosť šírenia ultrazvuku pohybuje okolo 1540 metrov za sekundu. Závislosť rýchlosti vlnenia na prostredí môže byť potenciálnym zdrojom nepresností, ak je ultrazvuk použitý na meranie vzdialeností bez zohľadnenia špecifických akustických vlastností média.
Generovanie a Detekcia Transverzálnych Ultrazvukových Vĺn
Pre praktické využitie ultrazvuku je nevyhnutné mať efektívne metódy na jeho generovanie a detekciu. Umelé zdroje ultrazvuku sa delia na mechanické a elektrické generátory. Medzi mechanické patria píšťaly, ladičky a sirény, ktoré však dokážu vyprodukovať len relatívne nízke ultrazvukové frekvencie, zvyčajne do 200 kHz. Pre generovanie vyšších frekvencií a silnejšieho ultrazvuku, ktoré sú potrebné pre väčšinu moderných aplikácií vrátane šírenia priečnych vĺn v pevných látkach, sa používajú elektrické meniče, ako sú piezoelektrické a magnetostrikčné meniče.
Piezoelektrické generátory sú najčastejšie používané generátory ultrazvuku, a to nielen v medicíne, ale aj v priemysle. Ich fyzikálnou podstatou je piezoelektrický jav, objavený bratmi Curieovcami v roku 1880, ktorý spočíva v zmene tvaru niektorých materiálov v elektrickom poli. Opačný jav, tzv. priamy piezoelektrický efekt, nastáva, keď pri pôsobení mechanického tlaku na určité kryštály, napríklad kremeň alebo niektoré keramické materiály, vzniká na ich povrchu elektrické napätie. Nepriamy piezoelektrický efekt, ktorý je kľúčový pre generovanie ultrazvuku, spočíva vo vzniku mechanických vibrácií pri aplikácii elektrického napätia na kryštál. Destička z vhodného materiálu je pripojená k elektródam so striedavým napätím. Destička tak kmitá so rovnakou frekvenciou ako priložené napätie a tým mení elektrickú energiu na mechanickú energiu vlnenia. Tento jav sa hojne využíva v lekárskych sonografoch, kde slúži na generovanie aj detekciu ultrazvukových vĺn. Piezoelektrické sondy sú vysoko efektívne pre produkciu aj priečnych vĺn pri vhodnom uhle dopadu na povrch pevného materiálu.
Piezoelektrický jav a reverzný piezoelektrický jav | Kurz ultrazvukovej fyziky č. 11
Magnetostrikčné generátory vytvárajú ultrazvukové vlny pomocou feromagnetickej tyčinky, ktorá je umiestnená v magnetickom poli elektromagnetu napájaného striedavým prúdom. Magnetostrikčný jav využíva objemové deformácie feromagnetických látok vo vonkajšom magnetickom poli. Tieto generátory majú veľký výkon, ale možno nimi generovať ultrazvuk o frekvencii len asi do 60 kHz. Maximálna frekvencia je obmedzená predovšetkým tým, že s rastúcou frekvenciou rastie aj impedancia budiacej cievky. Hoci sú vhodné pre silový ultrazvuk, pre aplikácie vyžadujúce vyššie frekvencie a presné riadenie vlnenia, ako je detailné nedeštruktívne testovanie pomocou priečnych vĺn, sú piezoelektrické meniče preferované.
Pre efektívne prenášanie ultrazvukových vĺn z generátora, ktorý je zvyčajne súčasťou sondy, do skúšaného materiálu je nevyhnutné zabezpečiť dobré akustické spojenie. Sonda sa prikladá na povrch skúšaného objektu a slúži zároveň ako generátor ultrazvukových vĺn. Voda alebo špeciálny gél, ktorý pomáha efektívne prenášať vlny, vytvára spojenie medzi sondou a materiálom a tým spoľahlivejšie je skúšanie. Dôvodom je fakt, že ultrazvukové vlnenie sa na rozhraní pevná látka - plyn takmer úplne reflektuje. Aj veľmi tenká vrstva plynu medzi sondou a tkáňou alebo iným materiálom prakticky znemožní prestup vĺn do materiálu, čo by výrazne znížilo účinnosť a presnosť merania.
Interakcia Transverzálnych Ultrazvukových Vĺn s Prostredím
Pri šírení a interakcii s materiálmi vykazuje ultrazvuk, vrátane transverzálnych vĺn, niekoľko kľúčových fyzikálnych princípov, ktoré sú základom jeho rozsiahleho praktického využitia. Tieto javy sú obzvlášť dôležité pri analýze správania priečnych vĺn v pevných látkach.
Odraz (Reflexia): Ultrazvuková vlna sa odráža na rozhraní dvoch materiálov s rozdielnou akustickou impedanciou. Akustická impedancia je definovaná ako súčin hustoty prostredia a rýchlosti šírenia vlnenia v danom prostredí. Čím väčší je rozdiel v akustických impedanciách, tým silnejší je odraz. Zákon odrazu hovorí, že uhol odrazu sa rovná uhlu dopadu. Tento princíp je zásadný pre ultrazvukovú diagnostiku aj nedeštruktívne testovanie, kde sa odrazené vlny od vnútorných defektov materiálu detegujú a analyzujú. Po vstupe do materiálu sa ultrazvukové vlny šíria predvídateľnou dráhou ako zvukový lúč. Ak lúč narazí na nehomogenitu, napríklad zavarenú trosku, pórovitosť alebo trhlinu, časť zvukovej energie sa odrazí späť k sonde. Na základe geometrických výpočtov je potom možné určiť polohu a hĺbku reflektora v materiáli. Súčasne, odrazený signál, ktorý sa vracia k sonde, spôsobí vibráciu piezoelektrického kryštálu v sonde, čím sa generuje elektrický signál. Meraním času medzi týmito dvoma signálmi - vyslaným impulzom a odrazom od nehomogenity - je možné určiť hĺbku a polohu defektu.

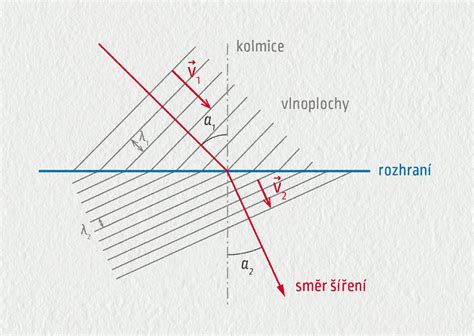

Lom (Refrakcia): Keď ultrazvuková vlna prechádza z jedného prostredia do druhého s rozdielnou rýchlosťou šírenia, dochádza k lomu, teda k zmene smeru šírenia vlny. V akustike platí opačné pravidlo ako v optike: vlnenie sa láme ku kolmici pri prechode z akusticky redšieho do hustejšieho prostredia a od kolmice pri prechode z hustejšieho do redšieho prostredia. Tento jav je dôležitý pri prechode ultrazvuku cez rozhrania rôznych materiálov, kde môže dôjsť k premene podélných vĺn na priečne a naopak, čo je fenomén často využívaný v nedeštruktívnom testovaní, najmä pre detekciu defektov orientovaných v špecifických uhloch.
Útlm (Atenuácia): Pri šírení ultrazvuku prostredím dochádza k postupnému znižovaniu jeho intenzity. Útlm je spôsobený dvoma hlavnými mechanizmami: absorpciou energie v médiu a rozptylom. Absorcia znamená premenu mechanickej energie vlnenia na tepelnú energiu, čo vedie k ohrevu tkanív alebo materiálu. Miera útlmu závisí od frekvencie ultrazvuku a vlastností prostredia. Vyššie frekvencie sú tlmené viac, čo znamená, že ich hĺbka prieniku je menšia. Absorpcia energie je priamo úmerná druhej mocnine frekvencie. V mäkkých tkanivách je útlm najmenší, zatiaľ čo v kostiach a pľúcach je vyšší. Pre transverzálne vlny v pevných látkach platí podobná závislosť, kde štruktúra materiálu a frekvencia vplývajú na mieru útlmu. Ultrazvuk o veľmi vysokej frekvencii, rádovo desiatky až stovky megahertz, možno použiť len na vyšetrenie povrchových vrstiev, ako je koža, pretože by pri hlbšom prieniku dochádzalo k výraznému ohrevu tkanív tesne pod sondou.
Rozptyl (Scattering): Ak ultrazvuková vlna dopadne na plochu menšiu, než je jej vlnová dĺžka, dochádza k jej rozptylu, čo je jav, pri ktorom sa energia vlnenia šíri do viacerých smerov. Tento jav je dôležitý napríklad pri interakcii ultrazvuku s malými nehomogenitami v materiáli, ako sú zrnité štruktúry kovov alebo inklúzie, ktoré sú menšie ako vlnová dĺžka použitého ultrazvuku. Rozptyl prispieva k celkovému útlmu signálu a môže poskytnúť informácie o mikroštruktúre materiálu.
Ultrazvuk má veľmi vysokú frekvenciu, a preto veľmi krátku vlnovú dĺžku. Jeho vlnová dĺžka je menšia než vlnová dĺžka zvuku, preto je šírenie ultrazvuku menej ovplyvnené ohybom (difrakciou). Táto vlastnosť umožňuje vytváranie koncentrovaných a smerovaných lúčov, čo je kľúčové pre presné lokalizovanie defektov v nedeštruktívnom testovaní aj pre detailné zobrazovanie v medicíne. V priebehu prenosu ultrazvukového lúča dochádza k jeho postupnému rozširovaniu, avšak jeho kolimácia je podstatne lepšia ako pri bežnom zvuku.
Experimentálne Štúdium Transverzálnych Vĺn
Pre názornú ukážku a pochopenie fyzikálnych vlastností transverzálnych vĺn sa často využívajú špecializované experimentálne zariadenia, ako je vlnová nádrž. Vlnová nádrž slúži na demonštráciu a názornú ukážku šírenia, odrazu a lomu transverzálnych vĺn v zjednodušenom dvojrozmernom prostredí. Pomocou tohto zariadenia je možné realizovať rôzne experimenty, ktoré objasňujú základné princípy vlnenia, aplikovateľné aj na ultrazvuk.
Medzi typické experimenty, ktoré možno vykonávať s vlnovou nádržou, patria:
- Generovanie vĺn: Pozorovanie, ako rôzne budiče (jednoduchá vlna, dvojitá vlna a rovinná vlna) vytvárajú vlnenie na vodnej hladine.
- Huygensov princíp: Demonštrácia, ako každý bod vlnoplochy môže byť považovaný za zdroj elementárnych vĺn, ktoré sa šíria ďalej a vytvárajú novú vlnoplochu.
- Odraz a lom vĺn: Pozorovanie, ako sa vlny odrážajú od pevných prekážok a lámu pri prechode medzi médiami s rôznou hĺbkou vody (simulujúcou rôzne rýchlosti šírenia). Súčasťou príslušenstva sú rôzne tvary, ako lichobežník, bikonkávne, bikonvexné a rovnobežné plochy, ktoré umožňujú skúmať odraz a lom na komplexných rozhraniach.
- Difrakcia a superpozícia vĺn: Ukážka ohybu vĺn okolo prekážok alebo cez úzke štrbiny, ako aj interferencie vĺn z viacerých zdrojov.
- Dopplerov jav: Názorná demonštrácia zmeny frekvencie vlnenia v dôsledku relatívneho pohybu zdroja vlnenia a pozorovateľa.
Charakteristické vlastnosti vlnovej nádrže, ktoré podporujú tieto experimenty, zahŕňajú: vlnovú nádrž na zostavenie s projekčným zrkadlom a obrazovkou pre vizuálne zobrazenie vĺn. Súčasťou je generátor vlnenia s nastaviteľnou frekvenciou v rozsahu 1-60 Hz, čo umožňuje študovať správanie vĺn pri rôznych frekvenciách. LED zábleskové svetlo s výkonom 3W na husacom krku synchronizované s frekvenciou generátora vlnenia umožňuje "zmraziť" pohyb vĺn na obrazovke a detailne ich analyzovať. Nádrž je napájaná 12V/1 Ah jednosmerným prúdom a disponuje bielou obrazovkou o rozmeroch 333×320 mm. Balenie typicky obsahuje sadu 3 budičov pre rôzne typy vĺn a sadu 7 kusov príslušenstva pre modifikáciu prostredia. Odtoková rúra s vodováhou zaisťuje jednoduchú manipuláciu s vodou a správne nastavenie horizontálnej roviny. Celkové rozmery zariadenia sú 320x360x330 mm a hmotnosť 8 kg. Balenie je zabezpečené samostatnou krabicou s rozmermi 600x400x200 mm a tepelne tvarovanou ochrannou penou, pričom vzhľadom na krehkosť modelu sa cena dopravy kalkuluje individuálne. Tieto systémy poskytujú cenný didaktický nástroj pre vizualizáciu komplexných vlnových javov, ktoré sú podstatou ultrazvukovej fyziky.
Praktické Aplikácie Transverzálnych Ultrazvukových Vĺn
Vďaka svojim jedinečným vlastnostiam, najmä schopnosti šíriť sa v pevných látkach, našli transverzálne ultrazvukové vlny široké uplatnenie v mnohých oblastiach, s osobitným dôrazom na priemyselné aplikácie.
Nedeštruktívne testovanie (NDT): Toto je jedna z kľúčových oblastí, kde sa transverzálne vlny intenzívne využívajú. Ultrazvuk sa používa na detekciu vnútorných trhlín, defektov, pórovitosti a iných porúch v materiáloch a technických výrobkoch bez ich poškodenia. Metóda nedeštruktívneho testovania je technika založená na vlastnostiach ultrazvukových vĺn, ktorá umožňuje rýchlo a presne lokalizovať vnútorné chyby, určiť ich polohu a odhadnúť veľkosť. Je to kľúčové pre kontrolu kvality zvarov, odliatkov, kovových konštrukčných prvkov a kompozitných materiálov. Pre detekciu špecificky orientovaných trhlín, napríklad tých, ktoré sú kolmé na smer šírenia podélných vĺn, sú transverzálne vlny s ich šmykovým kmitaním často oveľa účinnejšie.
V rámci NDT sa uplatňujú dve hlavné metódy, pri ktorých je možné použiť aj transverzálne vlny:
- Metóda odrazová impulzná: Sonda sa prikladá na povrch a vysiela vlny vo forme krátkych impulzov, ktoré prechádzajú skúšaným materiálom. Tieto vlny sa odrážajú od rozhraní s iným prostredím, ktoré má inú akustickú impedanciu než skúmaný materiál (napríklad vzduch v trhline), a vracajú sa k sonde, kde sú registrované. Časový interval medzi vyslaním a prijatím odrazeného signálu (tzv. echo) umožňuje presné určenie hĺbky defektu. Príjem odrazeného signálu, napríklad od nehomogenity ako je zavarená troska, pórovitosť alebo trhlina, umožňuje na základe geometrických výpočtov určiť polohu a hĺbku reflektora v materiáli. Táto metóda často pracuje s tzv. časovým oknom, kedy po každom impulze prijímač signálu prijíma odrazenú vlnu v krátkom časovom okne a signál je následne vyhodnotený.
- Metóda priechodová impulzná: Pri tejto metóde sa používajú sondy uložené na opačných povrchoch testovaného predmetu - vysielač a prijímač. Meriame množstvo energie, ktoré sa cez materiál dostane z vysielacej sondy k prijímacej sonde. Ak je v materiáli defekt, dôjde k útlmu alebo rozptylu prechádzajúcej energie, čo signalizuje prítomnosť vady. Táto metóda je účinná na detekciu plošných defektov, ktoré blokujú prechod vĺn.
Používajú sa ako spojité, tak aj prerušované (pulzačné) vlny, pričom princíp využitia pulzačných vĺn spočíva vo vysielaní krátkych impulzov ultrazvukovej energie. Po každom impulze receptor signálu prijíma odrazenú vlnu v krátkom časovom okne a signál je následne vyhodnotený.
Širšie Spektrum Využitia Ultrazvuku a Súvisiace Javy
Ultrazvukové vlnenie má široké spektrum využitia nielen v armáde, technologickom priemysle, farmacii, ale aj v medicíne. Výhodami využitia ultrazvuku sú hlavne jednoduchá a bezkontaktná detekcia a meranie vnútri priestorov, ktoré by sme inými prostriedkami len ťažko zmapovali. Hoci sa v niektorých aplikáciách, najmä v medicíne, využívajú predovšetkým podélné vlny, súvisiace fyzikálne javy a princípy sú univerzálne pre všetky typy ultrazvukového vlnenia.
Medicína:
- Diagnostika (Sonografia): Toto je zrejme najznámejšia aplikácia ultrazvuku. Ultrazvukové vlny prechádzajú ľudským telom a odrážajú sa od rôznych orgánov a tkanív. Odrazené vlny sú snímané sondou a pomocou počítača prevádzané do dvojrozmerných (B-mód) alebo trojrozmerných obrazov. Táto technika je založená na vlastnostiach ultrazvukových vĺn. Pomocou ultrasonografie zobrazujeme svaly, orgány, kosti, telesné dutiny a ďalšie štruktúry. Využitím moderných technológií dokáže počítač konjugovať mnoho dvojrozmerných snímok a vytvoriť tak 3D obraz v reálnom čase. Táto neinvazívna a šetrná diagnostická technológia je relatívne finančne dostupná a ľahko prenosná. Najčastejšie sa využíva pri zobrazovaní plodu v prenatálnom období. Ultrazvuk sa tiež využíva na meranie vzdialeností, napríklad pri meraní hrúbky očných štruktúr v oftalmológii. Na zobrazovanie predmetov v medicíne pomocou ultrazvuku sa užíva mechanické vlnenie s frekvenciami vyššími než 2 MHz a intenzitou menej než 1W/cm². Pre vyššie rozlíšenie je vhodnejšia kratšia vlnová dĺžka, nevýhodou je ale menšia hĺbka prieniku. S rastúcou frekvenciou, teda s klesajúcou vlnovou dĺžkou, je ultrazvukové vlnenie vo tkáních výraznejšie "absorbované", presnejšie povedané dochádza k výraznejšej premene mechanickej energie mechanického vlnenia na energiu tepelnú, teda k ohrevu tkání. Praktickým dôsledkom je to, že ultrazvuk o veľmi vysokej frekvencii (desiatky až stovky megahertz) možno použiť len na vyšetrenie kože. Pri použití dostatočných intenzít, aby bolo aj echo spoľahlivo merateľné, by dochádzalo k výraznému ohrevu tkanív tesne pod sondou. Prakticky sa hovorí o tom, že ultrazvuk o vyšších frekvenciách má nižšiu hĺbku prieniku. Na druhú stranu platí, že čím vyššia je frekvencia ultrazvuku, tým je rozlišovacia schopnosť vyšetrenia lepšia. Na zlepšenie kvality ultrazvukového zobrazenia sa používajú špeciálne kontrastné látky vo forme mikrobublín, ako napríklad SonoVue® alebo Optison®, ktoré zlepšujú odraz ultrazvukových vĺn a umožňujú lepšie zobrazenie cievneho systému a tkanív.
Piezoelektrický jav a reverzný piezoelektrický jav | Kurz ultrazvukovej fyziky č. 11
- Terapia (Ultrazvuková terapia): Ultrazvuk sa používa aj na liečebné účely. Jeho hĺbkový tepelný účinok môže pomôcť pri tlmení bolesti, uvoľňovaní svalového napätia, zvyšovaní lokálneho krvného obehu a metabolizmu. Dávkovanie a frekvencia sú pritom starostlivo kontrolované, aby sa predišlo poškodeniu tkanív.
- Chirurgické zákroky: Ultrazvuk sa využíva aj pri niektorých chirurgických zákrokoch, napríklad na rozbíjaní obličkových kameňov (litotripsia) alebo na presné navádzanie ihiel pri podávaní anestetík.
Priemysel:
- Čistenie: Ultrazvukové čistenie využíva javy ako kavitácia na odstránenie nečistôt z povrchov. Kavitácia vzniká v kvapaline, ktorá je intenzívne rozkmitaná ultrazvukom, čo vedie k tvorbe a implózii malých bubliniek. Tieto implózie vytvárajú rázové vlny, ktoré účinne odstraňujú nečistoty aj z ťažko dostupných miest. Táto technológia sa používa na čistenie zložitých súčiastok, šperkov, lekárskych nástrojov a iných predmetov.
- Zváranie a spájanie: Ultrazvukové zváranie umožňuje spájanie plastových alebo kovových dielov pomocou vysokofrekvenčných vibrácií, ktoré generujú teplo a spôsobujú ich spojenie.
- Ultrazvukové meranie: Princíp odrazu ultrazvuku sa využíva na meranie vzdialeností. Ultrazvukové diaľkomery, sonar a echoloty používajú vysielanie ultrazvukových impulzov a meranie času, ktorý uplynie do prijatia ich odrazu, na určenie vzdialenosti objektov.
Iné aplikácie:
- Zvlhčovanie vzduchu: Ultrazvukové zvlhčovače rozprašujú vodu na jemné čiastočky, ktoré sa vznášajú vo vzduchu a vytvárajú tak jemnú vodnú hmlu bez tvorby pár. Táto technológia sa využíva aj pri inhaláciách.
- Priemyselná a poľnohospodárska dezinfekcia: Ultrazvuk môže byť využitý na dezinfekciu vody a iných médií.
Fyzikálne Javy Spojené s Ultrazvukom
Pri šírení ultrazvuku v médiách dochádza k viacerým dôležitým fyzikálnym javom, ktoré formujú jeho správanie a praktické využitie.
Kavitácia: Tento jav je charakteristický pre kvapaliny vystavené ultrazvuku. V dôsledku rýchlych zmien tlaku v kvapaline, spôsobených prechodom ultrazvukovej vlny, dochádza k tvorbe a následnému kolapsu (implózii) malých bublín. Implózia týchto bublín generuje lokálne vysoké tlaky a teploty, ako aj rázové vlny, ktoré môžu mať významné mechanické účinky. Ultrazvuková kavitácia má preto veľký potenciál v rôznych priemyselných a chemických procesoch, vrátane extrakcie a ultrazvukového čistenia, kde sa využíva na rozrušenie nečistôt.

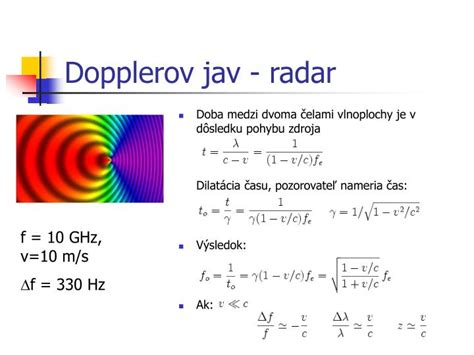

Dopplerov jav: Tento jav popisuje zmenu frekvencie vlnenia v dôsledku relatívneho pohybu zdroja vlnenia a pozorovateľa. V medicíne sa Dopplerov jav využíva na zobrazenie prietoku krvi v cievach. Pohybujúce sa červené krvinky menia frekvenciu odrazeného ultrazvuku, čo umožňuje zistiť smer a rýchlosť prietoku krvi, a to aj v reálnom čase. Tento princíp nachádza uplatnenie v ultrazvukovej diagnostike cievnych ochorení.
Tepelné účinky: Keď ultrazvuk prechádza médiom, jeho energia sa čiastočne premieňa na teplo prostredníctvom absorpcie. Tento tepelný účinok je využívaný v ultrazvukovej terapii, kde sa riadené zahrievanie tkanív využíva na liečbu bolesti alebo zápalov. Pri diagnostických aplikáciách je však potrebné dbať na to, aby nedošlo k nežiaducemu prehrievaniu tkanív, najmä pri dlhšej expozícii alebo vyšších intenzitách. Intenzita ultrazvuku a doba jeho pôsobenia sú kľúčové faktory ovplyvňujúce tento jav.
Mechanické účinky: Okrem tepelných účinkov môže ultrazvuk pôsobiť aj mechanicky. Rýchle zmeny tlaku a vibrácie môžu viesť k mechanickému poškodeniu tkanív, najmä pri vysokých intenzitách a v dôsledku kavitácie. Preto sú pri ultrazvukových vyšetreniach zavádzané bezpečnostné indexy ako mechanický (MI) a tepelný (TI) index, ktoré pomáhajú minimalizovať riziko poškodenia a zabezpečiť bezpečnosť pacienta.
Bezpečnosť a Riziká Spojené s Ultrazvukom
V porovnaní s inými diagnostickými zariadeniami je ultrasonografia považovaná za jednu z najšetrnejších metód, a pri štandardných diagnostických frekvenciách a intenzitách pre pacienta nepredstavuje žiadnu hrozbu. Avšak, rovnako ako pri akomkoľvek inom zdroji energie, aj pri ultrazvuku existujú potenciálne riziká, ak sa prekročia bezpečné limity.
Časté vystavenie ultrazvuku s hladinou hlasitosti vyššou než 120 dB môže viesť ku strate alebo oslabeniu sluchu, a to najmä u osôb pracujúcich v priemyselnom prostredí s vysokointenzívnym ultrazvukom. Vystavenie 155 dB už môže spôsobovať tepelné zahrievanie tkanív, čo je relevantné pri terapeutických aplikáciách, kde sa teplo využíva, ale v diagnostike je nežiaduce. Predpokladá sa, že smrteľná je už hladina približne 180 dB.
Z tohto dôvodu sú pri ultrazvukových vyšetreniach a aplikáciách zavádzané a monitorované bezpečnostné indexy ako mechanický index (MI) a tepelný index (TI). Tieto indexy pomáhajú operátorovi vyhodnotiť a minimalizovať riziko potenciálneho mechanického (spôsobeného kavitáciou) alebo tepelného poškodenia tkanív. Používanie ultrazvuku vyžaduje dôkladné dodržiavanie bezpečnostných protokolov a zásad, aby sa zabezpečilo maximálne využitie jeho benefitov s minimálnymi rizikami.
Historický Kontext a Vývoj Ultrazvukových Technológií
História využitia ultrazvuku je bohatá na objavy a inovácie, ktoré položili základy pre jeho dnešné rozsiahle aplikácie. Už v roku 1794 Lazzaro Spallanzani, taliansky biológ, experimentoval s netopiermi a zistil, že sa orientujú pomocou zvukov, ktoré ľudia nepočujú. Týmto položil základy pre pochopenie fenoménu echolokácie, hoci samotný termín "ultrazvuk" ešte neexistoval.
Kľúčový objav pre rozvoj ultrazvukových technológií sa udial v roku 1880, keď Pierre a Jacques Curie objavili piezoelektrický jav. Tento objav, popisujúci vzájomnú premenu elektrickej a mechanickej energie v niektorých kryštalických materiáloch, bol fundamentálny pre konštrukciu ultrazvukových meničov a senzorov.
Počas prvej svetovej vojny, v dobe narastajúcej hrozby ponoriek, pracoval francúzsky fyzik Paul Langevin na vývoji sonarových zariadení na detekciu ponoriek pomocou ultrazvuku. V roku 1916 vyvinul prvý ultrazvukový vysielač a prijímač, čo bol prelomový moment v aplikácii ultrazvuku na praktické účely, vtedy primárne vojenské.
V oblasti medicíny bol priekopníkom Dr. Karl Dussik, ktorý v 40. rokoch 20. storočia začal skúmať možnosť využitia ultrazvuku na vizualizáciu vnútorných štruktúr ľudského tela. V roku 1942 zaviedol metódu nazvanú "Hyperfonografia", ktorá sa snažila zobraziť mozog pomocou útlmu ultrazvukových vĺn prechádzajúcich cez hlavu. Hoci jeho prvé výsledky neboli úplne presné, položil teoretické základy pre medicínsku ultrasonografiu.
Skutočný rozvoj ultrazvukovej diagnostiky nastal v 50. a 60. rokoch 20. storočia. Škótsky lekár Ian Donald, spolu s inžinierom Thomasom Grahamom Brownom, vynašli prvý lekársky ultrazvukový prístroj. Ich práca viedla k praktickému využitiu ultrazvuku v pôrodníctve a gynekológii, a v roku 1966 bola úspešne hlásená placentografia pomocou B-módu, čo predstavovalo významný míľnik v zobrazovaní mäkkých tkanív.
Odvtedy sa ultrazvuková technológia neustále vyvíja, smerujúc k vyššiemu rozlíšeniu, lepšej kvalite obrazu, menším a prenosnejším zariadeniam a širšiemu spektru aplikácií. Dnes je ultrazvuk nepostrádateľným nástrojom v mnohých vedeckých, technických a medicínskych odboroch, pričom jeho potenciál naďalej rastie s novými objavmi a inováciami v oblasti materiálových vied a digitálneho spracovania signálov.
