Vnímanie sveta okolo nás je neoddeliteľne spojené so zvukom, ktorý nás obklopuje. Zvuky, vibrácie a vlnenia sú základom našej interakcie s prostredím a hrajú kľúčovú úlohu nielen v našom každodennom živote, ale aj v pokročilých technológiách, vrátane tých, ktoré formujú modernú lodnú dopravu. Zatiaľ čo niektoré zvuky sú nám prirodzene počuteľné, iné, s frekvenciami mimo ľudského rozsahu, otvárajú dvere k nečakaným možnostiam a inováciám. Ultrazvuk, so svojimi jedinečnými vlastnosťami šírenia a interakcie s rôznymi prostrediami, sa stáva čoraz dôležitejším nástrojom pre zvyšovanie bezpečnosti, optimalizáciu prevádzky a minimalizáciu environmentálnej záťaže v globálnom lodnom priemysle. Tento článok sa ponorí do podstaty vodnej dopravy, objasní základné princípy zvuku, infrazvuku a ultrazvuku, a predovšetkým predstaví kľúčové aplikácie ultrazvuku, ktoré transformujú lodnú dopravu do efektívnejšieho a ekologickejšieho odvetvia.
Vodná doprava: Kľúčový segment globálnej ekonomiky
Vodná doprava predstavuje dopravný odbor, ktorý využíva na plnenie prepravných potrieb ľudskej spoločnosti tak námornú, ako aj vnútrozemskú plavbu. V závislosti od podielu oboch zložiek poznáme preto i riečno-morskú alebo morsko-riečnu plavbu. Táto forma dopravy nachádza uplatnenie predovšetkým v smere hlavných prepravných prúdov, t.j. v líniách spájajúcich hlavné zdroje s cieľmi prepráv. Má veľký význam najmä pri realizácii zaoceánskych medzikontinentálnych prepráv a pri zabezpečovaní dopravných vzťahov námorných prístavov a vnútrozemia pri použití riečno-morských lodí, alebo pri použití technológie kombinovanej dopravy v systéme „rieka - more“ pomocou člnových kontajnerov. Vodná doprava je nezastupiteľná pri niektorých špeciálnych prepravách, najmä pri prepravách zásielok s mimoriadne veľkou hmotnosťou alebo rozmermi. Námorná doprava má najväčší percentuálny podiel na preprave nákladu vo svete, podľa štatistík sa týmto druhom dopravy prepraví približne 80 až 90 percent nákladu. V porovnaní s ostatnými druhmi dopravy má veľkú výhodu v tom, že dokáže prepraviť všetky druhy tovarov na veľké vzdialenosti a hlavne veľké množstvo nákladu, čo do objemu.
Definícia a rozsah vodnej dopravy
Technickú základňu vo vodnej doprave tvoria dopravné cesty, dopravné prostriedky a dopravné uzly. Dopravnými cestami vo vodnej doprave sú námorné alebo vnútrozemské vodné cesty. Na oceánoch, moriach alebo uzavretých vodných plochách sú to spravidla často používané, odporúčané, resp. vytýčené, prípadne i označené plavebné trasy. Vnútrozemskými vodnými cestami sú buď prirodzene splavné alebo rôznymi spôsobmi splavnené rieky a jazerá, alebo taktiež umelo vytvorené kanály, resp. prieplavy.
Technická infraštruktúra vodných ciest
Prvým spôsobom splavňovania, ktorý najmenej zasahuje do charakteru rieky, je dosahovanie dostatočnej plavebnej hĺbky najmä v kritických úsekoch pomocou systematického prehlbovania dna jej koryta pravidelným bagrovaním nánosov a plytčín vo vytýčenej plavebnej dráhe. V prípadoch, že táto metóda ani neprináša dostatočnú maržu, t.j. vzdialenosť medzi dnom rieky a dnom lode pri požadovanom ponore plavidiel, prichádza do úvahy druhý spôsob splavňovania, tzv. regulácia rieky. Ak ani cyklické bagrovanie, ani regulačné úpravy neprinášajú pre splavnenie rieky žiadúci efekt, prichádza do úvahy jej tzv. kanalizácia. Plavbu z jednej zdrže (alebo nádrže) do druhej zabezpečuje plavebné zariadenie na prekonávanie výškového rozdielu. Je to najčastejšie plavebná komora. Pri vyšších spádoch stupňov kanalizovanej rieky namiesto plavebnej komory ponúka iné riešenie, ktorým je lodný výťah. Plavebná cesta je charakterizovaná parametrami typických plavidiel, ktoré by sa mali na danej vodnej ceste bez problémov pohybovať. Vzhľadom na zemepisnú polohu Slovenska v strednej Európe je naša riečna plavba viazaná predovšetkým na dunajskú vodnú cestu, ktorá má z celkovej splavnej dĺžky pre obchodné lode 2375 km. Rieka Morava je prvý ľavostranný prítok Dunaja na začiatku popisovaného štvrtého úseku. V dĺžke vyše 61 km až po ústie jej pravostranného prítoku - rieky Dyje tvorí prirodzenú hranicu s Rakúskom a vo vyššom nadväzujúcom úseku taktiež hranicu s Českou republikou (cca 60 km). Postupné splavňovanie prebieha aj na Váhu, ktorý je najväčšou slovenskou riekou.
Plavidlá a ich kategorizácia
Lode sa podľa účelu použitia členia na obchodné lode, lode špeciálneho určenia, vojenské (resp. armádne), športové, rybárske, či plavidlá na vyrovnávanie stavov vodného toku. Obchodné lode sa súčasne podľa toho, či majú inštalovaný trakčný pohon, členia ďalej na samohybné, t.j. lode s vlastným pohonom, a lode nesamohybné, ktoré tento pohon vo svojej konštrukcii nemajú. Takéto nesamohybné lode označujeme obvykle termínom člny a ich premiestňovanie po vode zabezpečujú iné plavidlá, ktoré sú hnacím strojom vybavené. Spojením viacerých plavidiel za účelom spoločnej plavby alebo manévru vzniká lodná zostava (alebo tzv. tlačný konvoj či vlečná súprava). Podľa druhu pohonného orgánu sú potom lode veslové, plachtové, reťazové, resp. kolesové alebo skrutkové.
Prístavy ako dopravné uzly a ich význam
Prístav je miestom zmeny dopravného prostriedku rovnakého druhu, t.j. z plavidla na plavidlo v tzv. prístavnej plavbe. V prípade premiestňovacieho procesu, t.j. osobnej dopravy, nastáva analogická situácia, keď pri hromadnej doprave cestujúca verejnosť nachádza všetky služby vodnej dopravy v osobnom prístave. Cestujúci do prístavu spravidla neprichádza pešo, ale buď vozidlami individuálnej dopravy, alebo prostriedkami verejnej hromadnej dopravy. Vzhľadom na nižšiu prepravnú rýchlosť vodnej dopravy preto ťažisko prepravy osôb spočíva nie v linkových, ale v okružných turisticko-výletných alebo dlhších rekreačno-pobytových plavbách, prípadne reštauračno-spoločenských akciách. Prístav je z hľadiska dopravnej siete vždy mimoriadne významným transportným uzlom. Preto na seba sústreďuje pozornosť nielen cestujúcej verejnosti, prepravcov a špeditérov. Výhodnosť polohy v bezprostrednej blízkosti križovatky dopravných trás je vzácnou príležitosťou k minimalizácii prepravných nákladov pri súčasnej najširšej možnosti výberu spôsobu dopravy surovín, polotovarov i hotových výrobkov. Takáto výhodná poloha, akú ponúka prístav, je v iných výrobno-spracovateľských alebo skladovacích zónach do značnej miery zriedkavosťou.
Podľa účelu, aký má prístav vo vodnej doprave plniť, resp. obchodné (resp. manipulačné), ochranné (tzv. zimné) a lodenicové prístavy slúžia na zabezpečenie prevádzky výrobných alebo opravárenských lodeníc. Z hľadiska dispozičného riešenia môžu byť vnútrozemské prístavy umiestnené buď na brehu vodnej cesty, alebo aj mimo nej v oddelenom bazéne, resp. zátoke. Prístav sa v základnom členení delí na aquatórium (vodné plochy) a teritórium (ostatné plochy). Na styku oboch týchto základných častí sú tzv. prekládkové hrany, ktoré sa ďalej členia na jednotlivé prekládkové polohy. Prístav je miestom pôsobenia a vzájomnej spolupráce predovšetkým firiem, ktoré zabezpečujú vykládku, resp. nakládku, prekládku a skladovanie tovaru. Prekládka sa označuje tiež ako tzv. priama, keď ide o prekládku z jedného dopravného prostriedku do druhého, t.j. loď - železničný vozeň, loď - cestné vozidlo a železničný vozeň - cestné vozidlo. Aby mohol prístav plniť uvedené funkcie, musí byť tak jeho aquatórium, ako aj teritórium vybavené príslušnou nadstavbou, t.j. prekládkovými mechanizmami, pozemnými komunikáciami a budovami. Z prekládkových mechanizmov je najrozšírenejším zariadením prístavný žeriav rôznej konštrukcie. Špecializované prekládkové polohy sú pre dosiahnutie vyšších výkonov prekládky vybavené jednoúčelovými prekladacími zariadeniami s nadväzujúcou dopravníkovou, potrubnou a pod. technológiou. V prístavoch na činnosť prekládkových organizácií bezprostredne nadväzujú organizácie dopravcov, čo sú predovšetkým plavebné spoločnosti (tzv. rejdári), železnica a podniky cestnej automobilovej dopravy. Celý prepravný proces na objednávku svojich klientov (prepravcov) organizujú špedičné (zasielateľské) organizácie. Na správnosť balenia, uloženia, dodržania skladovacích podmienok a pod. rôznych druhov tovaru v prístave súčasne dozerajú špecializované inšpekčné organizácie (tzv. kontrolóri kvality).
Námorné alebo zmiešané európske prístavy z hľadiska dopravnej sústavy Slovenska, ako vnútrozemského štátu, možno hodnotiť predovšetkým z hľadiska ich dopravnej dostupnosti. Do prvej skupiny patria prakticky všetky európske prístavy. S výnimkou bilancie prekládky nekontajnerizovaného kusového tovaru, v ktorom s 25 miliónmi ton za rok sú na čele Antverpy, pri hodnotení poradia najväčších európskych prístavov je bezkonkurenčne trvale už niekoľko rokov na čele hodnotenia všetkých ukazovateľov Rotterdam (v mil. tonách za rok).
Prevádzkové a personálne požiadavky
Popri bezpečnosti hrá v prospech lodnej dopravy aj rýchlosť. Podľa zákona NR SR č. 338/2000 Z. z. o vnútrozemskej plavbe v znení neskorších predpisov musí byť člen posádky plavidla zdravotne spôsobilý. Zdravotnú spôsobilosť musí člen posádky plavidla vedieť preukázať kedykoľvek počas výkonu práce súvisiacej s prevádzkou plavidla pri kontrole kompetentným orgánom, a to predložením príslušných záznamov v služobnej lodníckej knižke, resp. lodnom denníku. Člen posádky plavidla EÚ (vykonávajúci plavbu na vodnej ceste, ktorá je prepojená so splavnou sieťou vodných ciest iného členského štátu) predkladá lekársky posudok vydaný od Dopravným úradom povereného lekára na príslušnom tlačive pri vydaní prvého preukazu alebo obnove platnosti preukazu odbornej spôsobilosti EÚ.
Základy akustiky: Od počuteľných vĺn po neuchopiteľné frekvencie
Zvuky sú všade okolo nás, bez nich by bol náš svet ukrátený o obrovské možnosti vnímania okolia. Niektoré zvuky vznikajú prirodzene v prírode, iné sú reprodukované zámerne. Zvuk, pre nás a aj pre všetky živé organizmy, predstavuje základnú formu dorozumievania a komunikácie. Hlas je zvukový prejav ľudí a mnohých zvierat vytváraný hlasovými orgánmi, je akustickým základom ľudskej reči a spevu. Základný tón vzniká v hrtane rozkmitaním hlasiviek a prúdom vzduchu z pľúc. Podľa Aristotela je to druh zvuku oduševnenej bytosti, ktorý má nejaký význam a nevzniká prosto tým, že sa vzduch vydychuje, ako keď sa kašle, ale tým, že vzduch, ktorý je v priedušnici, na ňu naráža. Nevieme si predstaviť svet bez zvuku. Zvuky predstavujú jeden z piatich základných ľudských zmyslov, vďaka ktorým môžeme plnohodnotne vnímať okolitý svet.
Podstata zvuku a jeho šírenie
Všetko, čo počujeme, je zvuk. Zvuky, ktoré počujeme, sa začínajú tým, že niečo spôsobí vibráciu vzduchu (chvenie), čo je dosť rýchly pohyb smerom dopredu a dozadu. Napríklad, zabrnkaním na gumový pás, vidíte, ako vibruje a zároveň počujete aj zvuk. Položte prst na pás, čím zastavíte vibráciu a zvuk sa stratí. Potom sa vibrácia prenáša aj na ďalší okolitý vzduch, takže sa smerom od pásu začne šíriť zvuk. Keď sa tento vibrujúci vzduch dostane do vášho ucha, rozkmitá ušný bubienok a vy počujete zvuk. Vďaka technologickým pokrokom môžeme rôzne zvuky zaznamenávať a ukladať na rekordéry, v súčasnosti dokonca už aj na 3D prehrávače, ktoré nám prinášajú imitáciu vzniknutého zvuku na najvyššej úrovni.

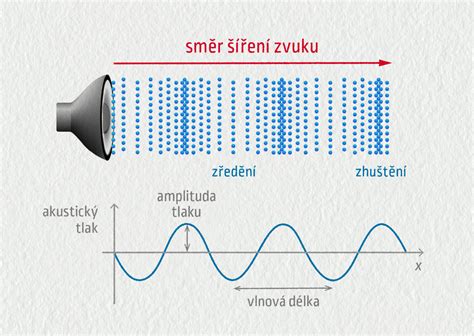

Všetko čo vibruje, vydáva zvuk. Včela máva svojimi krídlami veľmi rýchlo dopredu a dozadu a my počujeme bzukot. Vo vzduchu nastáva zhusťovanie a zrieďovanie častíc, ktoré postupujú ako zvuková vlna rýchlosťou, ktorú označujeme rýchlosťou zvuku. Počet týchto zhustení a zriedení za sekundu sa nazýva frekvencia (staršie označenie kmitočet). Mechanické vlnenie je dej, pri ktorom sa kmitavý rozruch šíri látkovým prostredím. Jeho príčinou je existencia väzbových síl medzi časticami prostredia, ktorým sa vlnenie šíri. Kmitanie jednej častice sa prenáša na ďalšie častice. Takéto prostredie nazývame pružné prostredie. Šírenie vlnenia nie je spojené s prenosom látky. Častice prostredia sa nepremiestňujú v priestore, ale iba kmitajú okolo rovnovážnych polôh. Vlnením sa prenáša energia kmitavého pohybu zo zdroja vlnenia do prostredia, ktoré zdroj obklopuje. Rýchlosť v, ktorou sa vlnenie šíri pružným prostredím, je fázová rýchlosť vlnenia. Je to rýchlosť, ktorou sa premiestňuje rovnaká fáza kmitania jednotlivých bodov (napríklad najväčšia výchylka kmitavého pohybu). Závisí od vlastnosti prostredia, v ktorom sa vlnenie šíri. Ak zdroj vlnenia kmitá s periódou T, resp. s frekvenciou f, tak vlnenie za dobu T prejde vzdialenosť λ, ktorú nazývame vlnová dĺžka vlnenia. Vlnová dĺžka je vzdialenosť dvoch najbližších bodov, ktoré kmitajú s rovnakou fázou. Platí vzťah: λ = v * T = v / f.
Všetko, čo počujeme, sa šíri prostredníctvom vzduchu okolo nás. Keby ste odstránili vzduch z miestnosti, v ktorej sa nachádzate, nepočuli by ste nič. Vo vesmíre, kde nie je žiaden vzduch, nie je ani žiaden zvuk. Zvuk sa však nešíri len vzduchom. Vibrácie sa môžu prenášať prostredníctvom vody, skla, tehál, betónu a iných látok. Vibrácie sa šíria zvlášť rýchle a ľahko vo vode. Veľryby vydávajú zvuky, ktoré sa šíria oceánom do vzdialenosti stoviek kilometrov. Zvuk sa môže šíriť aj prostredníctvom budov. Ťažké nákladné auto, ktoré prechádza okolo vášho domu, môže spôsobiť, že celá budova sa začne chvieť a vydávať nízky dunivý zvuk.
Hlasitosť a rýchlosť zvuku
Hlasitosť zvuku sa meria v decibeloch (dB). Čím bližšie sa nachádzate k zdroju zvuku, tým je zvuk hlasnejší. Ak ste veľmi blízko k zdroju veľmi hlasného zvuku, ako je napríklad výbuch, môžete si poškodiť sluch. Hlasné zvuky, ktoré sa nemusia okamžite prejaviť na vašom sluchu, môžu spôsobiť vážne poškodenie aj vtedy, ak ich vaše ucho prijíma dlhú dobu. Počúvanie hlasnej hudby cez slúchadlá môže taktiež spôsobiť hluchotu.Pre predstavu o úrovniach hlasitosti uvádzame príklady:
- 140 dB - hranica neprijateľnosti
- 130 dB - zvuk lietadla pri štarte
- 120 dB - motor bežiaci naprázdno
- 110 dB - rocková kapela
- 80 dB - vlak
- 70 dB - vysávač
- 50/60 dB - rušno v kancelárii, v dave
- 20 dB - knižnica
- 10 dB - ticho na dedine
Vo vzduchu sa zvuk šíri rýchlosťou asi 340 m za sekundu. Je to asi štyrikrát rýchlejšie, než je rýchlosť pretekárskeho auta, ale je to len asi polovičná rýchlosť Concordu. Zvuk sa šíri trochu rýchlejšie za teplého ako za chladného dňa. Zvuk sa šíri omnoho rýchlejšie v tuhých telesách a vo vode, než prostredníctvom vzduchu. Počet kmitov vzniknutého zvuku za každú sekundu sa nazýva frekvencia. Frekvencia sa meria v hertzoch (Hz). Jeden hertz znamená jeden kmit za sekundu. Najvyšší tón, ktorý môže ľudské ucho počuť, má frekvenciu asi 20000 kmitov za sekundu (20000 Hz). Zodpovedá to tónu, ktorý sa nachádza asi o dve oktávy vyššie, než je najvyšší tón klavíra.
Akustika a fenomén zvukovej bariéry
Akustika je náuka o zvuku, časť fyziky, zaoberajúca sa mechanickými kmitmi a vlnami v plynných, kvapalných i tuhých prostrediach, ich vznikom, šírením a detekciou. Zvuk vzniká vlnením pružného hmotného prostredia, ktoré v určitom frekvenčnom rozsahu môžeme vnímať sluchom. Zvuková bariéra je hlasitý výbuch, ktorý je počuť vtedy, keď letí nad našou hlavou lietadlo rýchlosťou vyššou, než je rýchlosť zvuku. Spôsobuje to nárazová vlna, ktorá vzniká tým, že lietadlo tlačí pred sebou vzduch. Nad zemským povrchom je rýchlosť zvuku okolo 1200 km za hodinu. Vedci označujú rýchlosť zvuku značkou Mach 1. Dvojnásobná rýchlosť zvuku je Mach 2 (Mach je nemecké meno, ktoré sa vyslovuje "Mark"). Keď dosiahnu lietadlá vyššiu rýchlosť, než je rýchlosť zvuku, ľudia občas hovoria, že prekonávajú zvukovú bariéru. Najrýchlejšie lietadlá na svete môžu dosiahnuť rýchlosť až 3 Machov. Pri takejto rýchlosti by ste preleteli vzdialenosť rovnú ôsmym futbalovým ihriskám za 1 sekundu. Prvé lietadlo, ktoré prekonalo zvukovú bariéru, bolo reaktívne lietadlo Bell IV/I a stalo sa to v USA v roku 1947.
Infrazvuk: Neviditeľné riziko
V dopravnom prostriedku, najmä v železničnom koľajovom vozidle, sa vyskytujú aj iné zložky zvuku ako len v oblasti počuteľných frekvencií. Naopak infrazvuk, t.j. zvuk, ktorého frekvencia nepresiahne 16 Hz, človek sluchovo nezachytí, ale centrálna nervová sústava ho vníma. Infrazvuk ovplyvňuje činnosť ľudského organizmu. Je definovaný ako akustické vlnenie v rozmedzí frekvenčného rozsahu príliš nízkom na to, aby bol počuteľný. Na vedeckom kolokviu v Paríži už v roku 1973 boli frekvenčné hranice infrazvuku stanovené v rozmedzí 0,1 až 20 Hz. Pretože infrazvuk je druh akustickej energie, založený na šírení tlakových vĺn, z výskumu sa javí pravdepodobné, že pôsobí na orgány, ktoré sú v kontakte s atmosférou, t.j. pokožka, dýchacie a sluchové orgány. Ľudské vnímanie infrazvuku cestou sluchu vyžaduje však určitú minimálnu, relatívne vysokú hladinu akustického tlaku. Lekárska veda stanovila, že ľudské telo vníma nízke frekvencie len pri pomerne vysokých amplitúdach hladiny akustického tlaku. Tieto amplitúdy rapídne stúpajú s klesajúcou frekvenciou, napríklad z približne 65 dB pri 32 Hz na 92 dB pri 16 Hz, na 100 dB pri 3 Hz a až na 140 dB pri 1 Hz. Zvuk a teda aj infrazvuk sa vo vzduchu šíri pozdĺžnymi vlnami. Vlnová dĺžka infrazvuku sa pohybuje v rozmedzí od 17 m (pri 20 Hz) až do 170 m (pri 2 Hz). Zvuk vo frekvenčnom rozsahu od 10 Hz do 75 Hz môže vyvolať rezonančné frekvencie brucha, hrudníka a hrdla. Vibrácie hrudnej steny môžu zasahovať respiračnú aktivitu. Infrazvuk podľa doterajších lekárskych výskumov svojimi účinkami najviac ovplyvňuje práve činnosť srdca a žalúdka. Zníženie bdelosti počas doby vystavenia vplyvu infrazvuku sa pozorovalo prostredníctvom zmien EEG, tlaku krvi, dýchania, hormonálnej produkcie a srdcovej aktivity.
Infrazvuk predstavuje vážny rizikový faktor najmä pre človeka. Hygienické normy obmedzujú, až zakazujú prácu mladistvých a žien v takomto prostredí. Na infrazvuk sú zvlášť citliví aj reumatici. Ďalšie účinky infrazvuku sa prejavujú ako pulzovanie v hlave a úplne znemožňujú akúkoľvek intelektuálnu prácu. Aj pri pomerne nízkych intenzitách vyvoláva u živých organizmov únavu, podráždenie, závrate, aj zvracanie. Spôsobuje závraty, pocity panického strachu a pri frekvencii 7 Hz dokonca smrť. Teda infrazvuky s veľmi vysokou energiou môžu zabíjať ľudí i živočíchy na väčšie vzdialenosti. Pochopiteľne, človek už musel zneužiť tento poznatok a vyrobil infrazvukové zbrane. Sledovanie otázok infrazvuku v oblasti jeho zdrojov, generovania, šírenia, tlmenia, merania a vyhodnocovania negatívneho vplyvu na človeka a s tým spojené vedomosti o komplexnom analyzovaní infrazvuku sú v súčasnosti len málo rozpracované. Rozvíjajú sa až v posledných rokoch v súvislosti s dopravným výskumom. Konkrétne najmä tie súvislosti, ktoré ovplyvňujú bezpečnosť systému človek - stroj. Pôsobenie intenzívneho infrazvuku na človeka vyvoláva jeho nefyziologické stavy, čím by mohlo dôjsť k rôznym haváriám, a teda zníženiu kvality dopravy. V železničných koľajových vozidlách je splnených veľa podmienok pre vznik infrazvuku. Pozoruhodné je, že styk kolesa a koľajnice je aj zdrojom infrazvuku. Šíreniu hluku konštrukciou je možné zabrániť len vhodnou úpravou samotnej konštrukcie, napr. pri veľkých kovových plochách vystužením, aby sa z nich nestali kmitajúce membrány, vetvením konštrukcie, pružnými vložkami, antivibračnými nátermi a radom ďalších konštrukčných zásahov.
Ultrazvuk: Princípy, zdroje a všeobecné aplikácie
Ultrazvuk sa od obyčajného zvuku líši len svojou vysokou frekvenciou. Zvuk vo frekvenčnom rozsahu nad 20 kHz ľudský sluch nevníma a ani ľudské telo negatívne neovplyvňuje. Z fyziologického hľadiska je neškodný. Ultrazvuk je definovaný ako 20000 vibrácií za sekundu (alebo 20000 Hz) a viac. Jeho pomerne príliš vysoká hodnota je príčinou, že sa ako zdroje ultrazvuku obyčajne používajú špeciálne prístroje a zariadenia.
Charakteristika a zdroje ultrazvuku
Z čisto mechanických zdrojov ultrazvuku sú to najmä špeciálne skonštruovaná kovová uzavretá píšťala veľmi malých rozmerov, tzv. Galtonova píšťala, a na podobnom princípe založený Hartmanov akustický generátor, v ktorom prúd vzduchu unikajúci z kužeľovej trubice naráža na valcový rezonátor. Pomocou Hartmanovho generátora je možné získať ultrazvuk s frekvenciou 130 kHz, a pri použití vodíka až 500 kHz. Pri pokusoch s ultrazvukom a pri jeho praktickom používaní sú zdroje ultrazvuku najčastejšie piezoelektrické alebo magnetostrikčné ultrazvukové generátory, ktoré sú o mnoho lepšie ovládateľné ako generátory mechanické.
Fyzikálne vlastnosti ultrazvukových vĺn
Pretože sú ultrazvukové vlny veľmi krátke, ultrazvuk sa šíri prostredím prakticky priamočiaro a pri odraze od prekážok platí zákon odrazu. Jeho inou významnou vlastnosťou je, že na rozdiel od obyčajného zvukového vlnenia je ultrazvuk vo vzduchu a iných plynoch značne absorbovaný, a to tým viac, čím je jeho vlnová dĺžka menšia. Oproti tomu v kvapalinách, napríklad vo vode, sa ultrazvukové vlnenie môže rozšíriť i do veľmi veľkých vzdialeností.
Historický vývoj a medicínske priekopníctvo
Vynález ultrazvuku bol medzníkom v lekárskej histórii. To sa ukázalo ako odrazový mostík k rozsiahlemu lekárskemu výskumu. Ultrazvuk pomáhal lekárskemu výskumu pri získavaní pohľadu na fungovanie ľudského tela. História jeho objavu siaha až do obdobia druhej svetovej vojny. Mená dvoch vedcov vystupujú tučným písmom v histórii ultrazvuku a lekárskeho zobrazovania. Prvý z nich je doktor Karl Theodor Dussik z Rakúska. Karl ako lekár vykonával výskum na prenos ultrazvukového vyšetrovania mozgu. Na základe jeho zistení publikoval prvú knihu o ultrazvukovom lekárstve v roku 1942. Druhé meno je, samozrejme, svetovo preslávené. Bol to profesor Ian Donald zo Škótska, ktorý vyvinul praktické technológie a aplikácie pre ultrazvuk v 50. rokoch. Ultrazvuk bol prvýkrát testovaný ním v roku 1957 a o rok neskôr bolo jeho fungovanie testované na tehotných ženách. Najrozšírenejšie použitie tejto techniky je jeho použitie v sonografii na vytváranie obrázkov ľudského plodu v maternici. Pôrodnícky ultrazvuk pomáha skúmať zdravie nenarodeného dieťaťa. Pomáha pri hodnotení gestačného veku, životaschopnosti plodu a rastu, umiestnenia placenty a predovšetkým kontroly pre veľké fyzické abnormality. Ultrazvuk má rôzne ďalšie výhody tiež. Zobrazovanie mäkkých tkanív mnohých častí tela sa vykonáva pomocou ultrazvuku. Ultrazvuk môže byť použitý na nájdenie nádorov a analyzovanie štruktúry kostí. Technika Doppler tohto stroja pomáha zviditeľniť tepny a žily a tým sledovať prietok krvi v každom orgáne. Je čoraz viac používaný pri úraze a v prípadoch prvej pomoci.
Špecifické využitie ultrazvuku v lodnej doprave
Ultrazvuk nachádza široké uplatnenie v rôznych odvetviach priemyslu, stavebníctva, vo vojenskej technike, ale aj v zdravotníctve. Jeho uplatnenie v lodnej doprave je však obzvlášť významné pre jeho jedinečné vlastnosti, najmä nízku absorbciu vo vode, ktorá umožňuje presné a efektívne merania a kontrolu.
Meranie hĺbky mora a ultrazvuková defektoskopia
Ultrazvuk sa v praktickom živote využíva pre svoje významné vlastnosti rôznymi spôsobmi. Jeho malá vsiakateľnosť vo vode umožňuje veľmi rýchlo merať napríklad hĺbky morí, tzv. metódou ozveny ultrazvuku. Zdroj ultrazvuku upevnený na lodi pod vodnou hladinou vysiela veľmi krátke ultrazvukové impulzy, ktoré sa po odraze od dna mora vracajú a účinkujú na prijímač ultrazvuku. Ak medzi vysielaním a zachytením ozveny ultrazvukového signálu uplynul čas ∆t a rýchlosť zvuku vo vode je v, potom hĺbku mora určuje vzorec h = 0,5 * v * ∆t. Tento princíp je základom sonarových systémov, ktoré sú pre navigáciu a bezpečnosť plavby nevyhnutné.
Odraz ultrazvuku na rozhraní dvoch hmotných prostredí sa využíva i k hľadaniu kazov v kovových výrobkoch (tzv. ultrazvuková defektoskopia). V lodnom priemysle to znamená kontrolu trupov lodí, hriadeľov, zváracích spojov a iných kritických komponentov, čím sa zabezpečuje ich štrukturálna integrita a dlhá životnosť. Pomocou neho sa skúšajú vlastnosti materiálov, kontrolujú sa betónové nosníky, mosty, rotory turbín a iných strojov.
Ďalšie priemyselné aplikácie s presahom do lodnej techniky
Rýchle zmeny tlaku v kvapalinách, ktorými sa ultrazvuk šíri, vyvolávajú kmitavý pohyb častíc, ktoré sa v nich vznášajú. Ultrazvuk sa dá týmto spôsobom podporovať homogenizáciou heterogénnych sústav, t.j. vytvárať veľmi jemné disperzné (rozptýlené) sústavy, akými sú suspenzia, emulzia, pena, koloidné roztoky. Ultrazvuk účinkuje i na väčšie molekuly a podporuje ich chemickú reakciu. Využívaním tohto účinku sa zaoberá odbor chémie, ktorý sa nazýva fonochémia. Uplatňuje sa pri výrobe najjemnejších emulzií, ale aj pri meraní rýchlosti prúdenia kvapalín a plynov. Úspešne sa využíva tiež v odlučovacích zariadeniach, kde zlepšuje parametre čistiacich filtrov. Tieto aplikácie majú priamy vplyv aj na lodné technológie, kde sa môžu využívať pri úprave palív, mazív alebo pri čistení odpadových vôd.
Revolúcia v palivových systémoch: Ultrazvuková emulgácia v lodnej doprave
Jedným z najvýznamnejších a najinovatívnejších využití ultrazvuku v súčasnej lodnej doprave je jeho aplikácia v oblasti palivových systémov, ktorá priamo reaguje na globálne environmentálne výzvy.
Environmentálne výzvy a potreba inovácií v lodných palivách
Používanie emulzií voda v palive sa rýchlo rozširuje v dôsledku sprísnených environmentálnych predpisov a tvrdšej konkurencie na trhu dopravy. Pri spaľovaní palív vznikajú nebezpečné plyny, ako sú oxidy dusíka (NOx), uhľovodíky (HC), oxid uhoľnatý (CO), oxid uhličitý (CO2), ako aj tuhé častice (PM), sadze a dym, ktoré sú škodlivé pre ľudské zdravie a životné prostredie. Snaha o zníženie týchto emisií vedie k hľadaniu nových, ekologickejších riešení v oblasti lodných palív. Lodné palivá môžu byť ekologickejšie znížením emisií síry a pevných častíc, zvýšením podielu obnoviteľných a nízkouhlíkových palív, ako sú biopalivá, a hodnotením palív na základe životného cyklu skleníkových plynov od výroby až po použitie na palube.
Princíp ultrazvukovej emulgácie vody a paliva
Ultrazvuková emulgačná technológia umožňuje efektívnejšie využitie palív, ako sú ťažké palivá alebo nafta, primiešaním vody do základného paliva. Výkonový ultrazvuk je dobre známa a osvedčená technológia na vytváranie emulzií s jemnou veľkosťou kvapiek v mikrometrovom a nanometrovom rozsahu. Technológia ultrazvukovej emulgácie je založená na kavitačných šmykových silách. Ultrazvukovou kavitáciou sa kvapôčky vody a paliva minimalizujú na nano veľkosť a zmiešajú sa tak, aby vznikla emulzia s jemnou veľkosťou (nano/mini). Keď sa emulzia vody a paliva vstrekuje do spaľovacej komory, kvapôčky vody sa v dôsledku vysokých teplôt rýchlo odparia, pretože bod varu vody je oveľa nižší ako bod varu paliva. Počas procesu odparovania kvapôčky vody praskajú mikrovýbuchovým spôsobom a rozbíjajú palivo na menšie kvapôčky. Tým sa voda s palivom v spaľovacej komore rozprašuje, takže palivo a vzduch v spaľovacej komore sa lepšie premiešajú a palivo sa môže úplne spáliť. Veľmi malé kvapôčky ponúkajú veľmi vysoký povrch častíc, čo má za následok veľké rozhranie vody a oleja s nízkym napätím, ktoré ďalej zlepšuje atomizáciu.
Lodné motory Honda
Kľúčové benefity: Zníženie emisií a optimalizácia spotreby
Pridanie 5 - 25 % vody do paliva, ako je ťažký vykurovací olej alebo nafta, môže drasticky znížiť emisiu nebezpečných znečisťujúcich látok. Štúdie preukázali, že emisie NOx sa tak môžu znížiť až o 40 %, CO2 o 5 % - 15 % a PM až o 90 %. Zároveň sa spotreba paliva môže znížiť o cca 5 %. Tieto výsledky sú podporené výskumami, ako sú práce Al-Iwayzyho, Yusafa a Al-Jubooriho (2014) o biopalivách z mikroalgií, Khana a kolektívu (2014) o trendoch v emulziách voda v nafte, alebo Scarpeteho (2013) o diesel-voda emulzii ako alternatívnom palive na zníženie emisií dieselových motorov.
Technologické riešenia a implementácia v praxi
Ultrazvukové homogenizátory sa môžu inštalovať priamo pred vstrekovacie čerpadlo, aby sa homogénna emulzia vody a paliva mohla okamžite vstreknúť do motora a aby sa zabránilo skladovaniu palivovej emulzie. Ultrazvuková technológia miešania je inline proces, ktorý sa dá jednoducho nainštalovať na existujúce motory. Príkladom je klaster Hielscher UIP6000hdT pozostávajúci až z 12 sonikátorov. Ultrazvuková emulgácia je výkonná a spoľahlivá technika emulgácie vody a oleja (palivo, ropa, nafta atď.) vytváraním kvapôčok nanoveľkosti. Spoločnosť Hielscher dodáva priemyselné ultrazvukové zariadenia pre náročné prevádzky, ktoré zvládajú vysoké prúdy paliva - aj pri vysokých viskozitách. Ultrazvukové homogenizátory Hielscher sú konštruované na nepretržitú prevádzku v drsných podmienkach. Ultrazvukové prístroje Hielscher sú známe svojou najvyššou kvalitou a dizajnovými štandardami. Robustnosť a jednoduchá obsluha umožňujú bezproblémovú integráciu ultrazvukových prístrojov do priemyselných zariadení. Drsné podmienky a náročné prostredie ľahko zvládnu ultrazvukové prístroje Hielscher. Hielscher Ultrasonics je spoločnosť s certifikáciou ISO a kladie osobitný dôraz na vysokovýkonné ultrazvukové prístroje s najmodernejšou technológiou a užívateľskou prívetivosťou.
Aqua-palivá: Budúcnosť ekologickej lodnej dopravy
Aqua-palivá je termín, ktorý sa alternatívne používa pre emulgované palivá (tzv. emulzné palivá). Týmito druhmi palív sú emulzie zložené z vody a kvapalných horľavín, ako je ropa, palivo, plyn alebo nafta. Emulzie sú konkrétna zmes dvoch alebo viacerých nemiešateľných kvapalín obsahujúca kontinuálnu a dispergovanú fázu. Nadzvuková emulgácia je výkonná a spoľahlivá technika emulgácie vody a oleja (palivo, ropa, nafta atď.) vytváraním kvapôčok nanoveľkosti. Táto technológia predstavuje jeden z kľúčových krokov k udržateľnejšej a ekologickejšej budúcnosti lodnej dopravy.
