Dopplerov Ultrazvuk: Hlboký Pohľad na Informácie o Cievnom Prietoku a Kryštáloch

Dopplerovo ultrazvukové vyšetrenie patrí medzi najdôležitejšie neinvazívne metódy na hodnotenie prietoku krvi v cievach. Predstavuje sofistikovanú zobrazovaciu techniku, ktorá sa vo veľkej miere používa v modernej medicíne. Lekárom umožňuje „vidieť“ nielen samotné cievy, ale aj to, ako cez ne krv reálne preteká. Vďaka tomu je možné odhaliť zúženia, upchatie či naopak abnormálne zrýchlený prietok skôr, ako dôjde k vážnym komplikáciám, ako je mŕtvica, pľúcna embólia či poškodenie plodu v tehotenstve. Napriek jeho rozšírenému používaniu mnohí ľudia nevedia, čo to je, ako sa líši od štandardného ultrazvuku, aké sú jeho rôzne typy a jeho aplikácie v rôznych lekárskych špecializáciách.

Na rozdiel od „klasického“ ultrazvuku, ktorý zobrazuje hlavne štruktúru orgánov a primárne vytvára obrazy vnútorných štruktúr, Doppler pridáva informáciu o pohybe - konkrétne o rýchlosti a smere toku krvi. Táto metodika špecificky hodnotí pohyb krvi, čím pomáha hodnotiť funkciu a zdravie ciev. V tomto článku sa pozrieme na to, ako Doppler funguje, kedy je indikované jeho použitie a čo všetko môže lekárom prezradiť. Zároveň si prejdeme krok za krokom, ako vyšetrenie prebieha, a odpovieme na najčastejšie otázky pacientov. Text je písaný zrozumiteľne, aby ste sa na vyšetrenie vedeli pripraviť bez zbytočných obáv, no zároveň získali odborné, ale pochopiteľné informácie.

Čo je Dopplerov Ultrazvuk?

Dopplerovský ultrazvuk je neinvazívna zobrazovacia metóda, ktorá využíva vysokofrekvenčné zvukové vlny na vizualizáciu a meranie prietoku krvi v cievach tela. Je to diagnostický test, ktorý umožňuje detekciu zdravotných problémov súvisiacich s obehovým systémom. Ultrazvuk skúma prietok krvi v tepnách a žilách, a tak sa zistia akékoľvek anomálie v tejto oblasti: striktúry, krvné zrazeniny a venózne blokády. Vyšetrenie sa môže vykonávať viackrát a u všetkých vekových skupín - počnúc dojčatami - a nevyžaduje zvláštnu prípravu.

Doppler je pomenovaný po rakúskom fyzikovi Christianovi Johannovi Dopplerovi (1803-1853), profesorovi matematiky v Prahe, ktorý opísal jav zmeny frekvencie vlny pri pohybe zdroja alebo prijímača v roku 1842. Ten istý princíp sa dnes využíva v medicíne, v radaroch, meteorológii aj v sonografii. Dopplerov efekt sa týka zmeny frekvencie alebo vlnovej dĺžky zvukových vĺn, keď sa odrážajú od pohybujúcich sa objektov. V prípade medicínskeho využitia sa odrážajú od pohybujúcich sa častíc krvi, konkrétne erytrocytov.

Princíp Fungovania Dopplerovho Ultrazvuku

Základom fungovania Dopplerovho ultrazvuku je takzvaný Dopplerov jav. Ak sa zdroj alebo prijímač vlny pohybuje, mení sa zaznamenaná frekvencia. Dopplerovský ultrazvuk je zobrazovacia metóda, ktorá okrem obrazu tkanív a ciev sleduje aj prietok krvi v reálnom čase. Používa sa rovnaký ultrazvukový prístroj, aký poznáme z „bežného“ sonografického vyšetrenia, no navyše je vybavený špeciálnym Dopplerovým režimom. Ten dokáže zachytiť odraz ultrazvukových vĺn od pohybujúcich sa častíc krvi (erytrocytov) a z týchto zmien vypočítať rýchlosť a smer toku.

Pri krvnom riečišti to znamená, že ak krv tečie smerom k sonde, frekvencia odrazeného signálu sa mierne zvýši, ak od sondy, zníži sa. Prístroj tieto zmeny prepočíta a zobrazí ich. Dopplerovský ultrazvuk zahŕňa použitie prevodníka (malé zariadenie, ktoré vysiela zvukové vlny), ktorý sa umiestni na kožu nad vyšetrovanou oblasťou. Prevodník vysiela do tela vysokofrekvenčné zvukové vlny a tieto vlny sa odrážajú od pohybujúcich sa krvných buniek. Táto zmena frekvencie, známa ako Dopplerov efekt, sa používa na meranie rýchlosti prietoku krvi. Údaje zozbierané prevodníkom sa potom odošlú do počítača, ktorý na základe rýchlosti a smeru prietoku krvi vytvorí obrázky alebo zvukové záznamy. Na základe odečtených hodnot dopplerovského posunu (fD) je možné zobraziť rýchlosť a smer prietoku krve cévami.

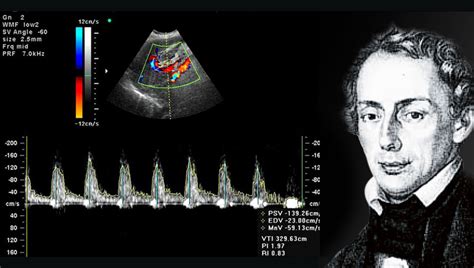

Princíp Dopplerovho javu v medicíne

Rozdiely medzi Klasickým a Dopplerovým Ultrazvukom

Hlavný rozdiel medzi klasickým ultrazvukom a Dopplerovým ultrazvukom spočíva v ich zameraní zobrazenia a type informácií, ktoré poskytujú.

  • Zameranie zobrazenia: Štandardný ultrazvuk, známy aj ako ultrazvuk v režime B (brightness - mode) alebo v režime jasu, sa zameriava na vytváranie dvojrozmerných obrazov vnútorných orgánov a tkanív. Je široko používaný na vizualizáciu štruktúry orgánov, svalov a plodov počas tehotenstva. Funguje tak, že vyžaruje zvukové vlny, ktoré sa odrážajú od vnútorných štruktúr a vytvárajú ozveny, ktoré sú preložené do obrázkov na základe intenzity a načasovania ozvien.
  • Funkčné zameranie: Dopplerovský ultrazvuk je naopak špeciálne navrhnutý na meranie pohybu krvi cez cievy. Poskytuje informácie o rýchlosti a smere prietoku krvi, čo je rozhodujúce pre hodnotenie vaskulárneho zdravia. Táto technika sa spolieha na detekciu zmien vo frekvencii zvukových vĺn, ktoré sa odrážajú od pohybujúcich sa krvných buniek, čo umožňuje vyhodnotenie dynamiky prietoku krvi.

Dopplerovo ultrazvukové vyšetrenie tak dopĺňa klasický ultrazvuk o dynamickú zložku, umožňujúc lekárom získať komplexnejší obraz o stave pacienta.

Typy Dopplerovho Ultrazvuku

Rozlišujeme viac typov Dopplerovho vyšetrenia, pričom každý má špecifické využitie a poskytuje rôzne typy informácií. Lekár si podľa potreby vyberá kombináciu režimov.

Kontinuálny Doppler (CW Doppler)

Kontinuálny Doppler (ang. Continuous Wave Doppler) je typ ultrazvuku, ktorý nepretržite vysiela a prijíma zvukové vlny, čo umožňuje meranie vysokorýchlostného prietoku krvi. Tento systém využíva dva samostatné krystaly v sonde: jeden neustále vysiela a druhý neustále prijíma. Vysielajú do oblasti nepretržité ultrazvukové vlnenie a detekujú frekvenčne posunutý signál. Hlavnou výhodou tejto technológie je možnosť veľmi presne zmerať rýchlosť toku krvi. Neposkytuje však obraz, ale generuje spektrálne krivky na posúdenie prietoku krvi po celej dĺžke zobrazovanej oblasti, čo neumožňuje presne určiť merané miesto bez znalosti anatomických súvislostí. Tento typ je ideálny na meranie vysokých rýchlostí prietoku krvi, aké sa vyskytujú v prípadoch ťažkej arteriálnej stenózy (zúženie krvných ciev).

Pulzný Doppler (PW Doppler)

Pulzný Doppler (PW, ang. Pulsed Wave Doppler) je pulzne vysielajúci dopplerovský UZ systém, ktorý prijíma signály (s dopplerovským shiftom) s určitým časovým posunom. Oproti CW Doppleru využíva iba jeden kryštál pre vysielanie a zároveň prijímanie vo forme krátkych impulzov ultrazvukového vlnenia, ktoré sa šíria po určitý čas t, dokud sa neodrazia od červenej krvinky a nevrátia sa späť za stejnou dobu, ale s inou frekvenciou. Na základe tohto časového posunu určuje vzdialenosť miesta odrazu UZ vĺn od sondy (tzv. vzorkovací objem alebo "sample volume"). To je najväčšia výhoda tohto merania, kedy je možné presne určiť vzdialenosť a presné miesto merania. Doba medzi vyslaním impulzu a začiatkom príjmu určuje vzdialenosť vzorkovacieho objemu od sondy a doba, po ktorú je signál prijímaný, určuje veľkosť vzorkovacieho objemu. Môžeme ale merať len rozmer (dĺžku) vzorkovacieho objemu v smere shodnom s šírením ultrazvukového žiarenia. Nedokáže ale presne merať vysoké rýchlosti toku krvi a môže tak dochádzať pri meraní k tzv. aliasingu.

Farebný Doppler (Color Flow Mapping)

Farebný Doppler (color flow mapping) je dvojrozmerná prezentácia informácie o dopplerovskom shifte v reálnom čase na anatomickom reze v B-mode v škále šedi. Používa farebné kódovanie na vyjadrenie rýchlosti a smeru prietoku krvi v cievach. Pozitívny alebo negatívny dopplerovský shift zodpovedá toku krvi k sonde alebo od sondy a je mu pridružená jedna z farieb (najčastejšie červená k sonde a modrá od sondy). Tieto farby nemajú nič spoločné s rozlíšením žilnej a tepennej krvi. Podľa rýchlosti toku sa mení intenzita farby, podľa prítomnosti turbulencie sa pridáva žltá, resp. zelená farba (prípadne iné farebné schémy podľa výrobcu, pri turbulentnom prúdení nemožno smer určiť). Tento typ sa široko používa na vizualizáciu prietoku krvi v tepnách a žilách, identifikáciu blokád a posúdenie stavu srdcových chlopní.

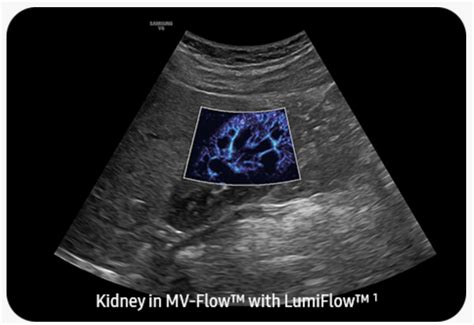

Farebné zobrazenie prietoku krvi v cievach

Power Doppler (PDI - Power-Doppler Imaging)

Power Doppler je vysoko senzitívny Doppler, ktorý registruje amplitúdu odrazov (s akýmkoľvek frekvenčným shiftom), spriemeruje ich z viacerých po sebe idúcich obrázkov (frame) a zobrazuje intenzitou farby v dvojrozmernom obraze. Je citlivejší ako farebný Doppler a dokáže detekovať nižšiu rýchlosť prietoku krvi. Zobrazuje silu (amplitúdu) dopplerovských signálov bez udania smeru, čím poskytuje podrobnejší obraz prietoku krvi. Klasický Power Doppler nezobrazuje smer a rýchlosť toku, je relatívne nezávislý od dopplerovského uhla a nemá aliasing. Je obzvlášť užitočný na vizualizáciu prietoku krvi v malých alebo hlbokých cievach a v orgánoch s pomalším prietokom krvi, ako sú obličky a pečeň. Podľa výrobcu býva označený rôznym názvom.

Spektrálny Doppler

Spektrálny Doppler zobrazuje rýchlosti prietoku krvi ako krivky na grafe, pričom horizontálna os predstavuje čas a vertikálna os predstavuje rýchlosť alebo frekvenciu. Vo zvolenom reze cievou (vzorkovacom objeme) umožňuje samostatne mimo 2D okna zobraziť graf rozloženia celého spektra rýchlostí v závislosti na čase. To umožňuje presné meranie charakteristík prietoku krvi. Bežne sa používa na hodnotenie prietoku krvi vo veľkých cievach a na hodnotenie srdcovej funkcie vrátane porúch srdcových chlopní a tlakov v srdcovej komore.

Spektrálna krivka prietoku krvi ukazujúca rýchlosť a smer

Duplexný Ultrazvuk

Duplexný ultrazvuk kombinuje tradičné zobrazovanie v B-režime s dopplerovským ultrazvukom, pričom poskytuje anatomické snímky aj funkčné informácie o prietoku krvi v jednom vyšetrení. Vo veľkej miere sa používa na hodnotenie stavov, ako je hlboká žilová trombóza, ochorenie krčnej tepny a ochorenie periférnych artérií.

Tissue Doppler Imaging (DTI, TDI)

DTI (Tissue Doppler Imaging) je technika, založená na dopplerovom efekte, slúžiaca na zobrazenie pohybu tkanív (napr. myokardu). Citlivosť dopplerovskej jednotky je (hardvérom a softvérom) nastavená tak, aby detekovala nízkofrekvenčné dopplerovské signály z pohybu tkanív a nie z pohybu krvi. Lokálna rýchlosť pohybu tkaniva je zobrazená farebne. Tissue Doppler sa používa aj na zobrazenie rýchlosti a smeru pohybu jednotlivých častí svaloviny srdca pomocou farebného mapovania toku a pulzného dopplera, používané pri hodnotení lokálnych porúch kinetiky, ako aj pre vyjadrenie tuhosti stien komôr.

Trojrozmerný Dopplerovský Ultrazvuk

Trojrozmerné dopplerovské zobrazovanie je nová a pokročilá technika. B-mode vyšetrením sa získa v rýchlom slede za sebou väčší počet paralelných UZ tomogramov, zodpovedajúcich viacerým rezom telom. Následne sú dáta počítačovo spracované, čo poskytuje detailnejšie zobrazenie prietoku krvi a cievnych štruktúr, čím sa zlepšuje presnosť diagnostiky.

Indikácie pre Dopplerovo Vyšetrenie

Dopplerové ultrazvukové vyšetrenie je indikované vždy, keď chce lekár získať informáciu o funkcii cievneho riečiska - teda nielen „ako cievy vyzerajú“, ale hlavne „ako cez ne krv prúdi“. Cievny ultrazvuk je potrebný na diagnostiku srdcových ochorení, akými sú: srdcové chyby, abnormality srdcových chlopní, aneuryzma, ateroskleróza, poruchy krvného obehu, cievne anomálie, kŕčové žily a arteriálna hypertenzia. Doppler dokáže odhaliť široké spektrum ochorení tepien a žíl. Najčastejšie postihuje podkľúčové a krčné tepny, brušné orgány, srdce a končatiny (dolné a horné).

Medzi hlavné indikácie patria:

  • Detekcia krvných zrazenín (trombózy): Dopplerovský ultrazvuk sa bežne používa na detekciu krvných zrazenín v žilách, najmä v nohách (napr. DVT - hlboká žilová trombóza). Odhalením krvnej zrazeniny v žile dokáže významne ovplyvniť rýchle zahájenie liečby a znížiť riziko pľúcnej embólie.
  • Aterosklerotické lézie a zúženia ciev (stenózy): Pri správnom nastavení prístroja umožňuje presne lokalizovať zúženie (stenózu) cievy, odhadnúť jej závažnosť a posúdiť, či už dochádza k obmedzeniu prekrvenia tkanív. Rovnako vie identifikovať úplné uzávery (oklúzie) a vytváranie obchádzkových cievnych ciest (kolaterál). To je rozhodujúce napríklad pri prevencii mŕtvice alebo amputácií dolných končatín. Môže ísť o zúženie tepien, napríklad v krku (stenóza krčnej tepny), pričom vyšetruje krčné tepny, ktoré zásobujú mozog krvou. To je kritické pre identifikáciu blokád, ktoré môžu viesť k mŕtvici.
  • Hodnotenie varixov (kŕčových žíl): V žilovom systéme pomáha pri diagnostike kŕčových žíl a chlopňovej nedostatočnosti žíl. Podľa smeru a trvania spätného toku (refluxu) lekár vie rozhodnúť o potrebe operácie alebo inej intervencie.
  • Aneuryzmy (vydutiny tepien): Identifikácia život ohrozujúcich aneuryziem.
  • Monitorovanie plodu v tehotenstve: V tehotenstve má Doppler kľúčovú úlohu pri hodnotení stavu plodu. Sleduje prietok v pupočníkovej artérii, mozgových cievach plodu a maternicových artériách matky. Zmeny v parametroch môžu upozorniť na nedostatočné zásobenie kyslíkom, riziko rastovej retardácie alebo preeklampsie. Dopplerografia sa vykonáva pri treťom rutinnom skríningu v tehotenstve (v 31. - 33. týždni), pretože v tomto čase sú už všetky orgány a systémy plodu plne vyvinuté. V prípade výskytu indikácií je možné vykonať dopplerografiu v ktoromkoľvek štádiu tehotenstva, pretože ultrazvuk je pre matku a dieťa neškodný.
  • Hodnotenie funkcie srdca: Dopplerovský ultrazvuk hodnotí funkciu srdca meraním prietoku krvi cez srdcové komory a chlopne. Pomáha diagnostikovať vrodené a získané ochorenia srdcových chlopní (v kombinácii s echokardiografiou), stenózy srdcovej chlopne, regurgitácie a srdcového zlyhania. Je nevyhnutný na diagnostiku vrodených srdcových chýb u novorodencov a detí, čo umožňuje včasný zásah a liečbu. Dopplerografia srdca ďalej zobrazuje aneuryzmu, myokarditídu, ischemickú chorobu, krvné zrazeniny, zjazvenie a cholesterolové plaky.
  • Hodnotenie prietoku krvi v obličkových, brušných a iných orgánových cievach: Pomáha pri diagnostike stavov, ako je cirhóza pečene, portálna hypertenzia a stenóza renálnej artérie. Doplňujúca informácia pri nejasných bolestiach brucha (mezenterický prietok).
  • Sledovanie cievnych ochorení: Doppler je nutný aj pri sledovaní už známeho cievneho ochorenia - napríklad po operácii cievnych bypassov, po implantácii stentov alebo pri dlhodobej kontrole varixov dolných končatín.
  • Diagnostika cievnych malformácií a fistúl.
  • Hodnotenie nádorov: Pomáha rozlíšiť medzi benígnymi a malígnymi nádormi analýzou vzorcov prietoku krvi v nádoroch a okolo nich. Dopplerogragiu prsníkov môže predpísať lekár na posúdenie stavu lokálneho prietoku krvi, čo umožňuje identifikovať vzniknuté nádorové cievy.
  • Transkraniálny Doppler: Tento špecifický typ Dopplerovho ultrazvuku meria prietok krvi v mozgových tepnách a pomáha diagnostikovať stavy, ako je vazospazmus po subarachnoidálnom krvácaní a iných cerebrovaskulárnych poruchách. Indikácie na transkraniálny ultrazvuk zahŕňajú príznaky poruchy mozgovej cirkulácie (zhoršený sluch, zrak, pamäť, pozornosť, závraty), podozrenie na abnormálne cievy v hlave, bolesti hlavy podobné migréne, traumatické poranenie mozgu a cievna mozgová príhoda.
  • Extrakraniálny Doppler: Ultrazvukové vyšetrenie extrakraniálnych ciev (krčných a vertebrálnych tepien), ktoré sa nachádzajú na úrovni krku. Je indikovaný pri patologických stavoch krčnej chrbtice (spondylóza, lordóza, osteochondróza) a po úrazoch v oblasti krku.
  • Vyšetrenie ciev penisu: Dopplerografia ciev penisu sa využíva na diagnostiku ochorení mužského pohlavného systému vizualizáciou ciev penisu a zhodnotenie prietoku krvi v nich. Indikácie zahŕňajú erektilnú dysfunkciu, neplodnosť, bolesť počas pohlavného styku alebo pri močení, poranenie penisu, zakrivenie penisu, začervenanie alebo zmodranie mieška, vizuálne zväčšenie (opuch) ciev penisu, novotvary vonkajších pohlavných orgánov.
  • Preventívne vyšetrenia: Lekár môže Doppler využiť aj preventívne u pacientov s vysokým rizikom aterosklerózy (cukrovka, vysoký tlak, fajčenie).

Priebeh Dopplerovho Vyšetrenia

Dopplerovo vyšetrenie prebieha veľmi podobne ako klasický ultrazvuk a zvyčajne nevyžaduje špeciálnu prípravu.

Príprava na vyšetrenie

Vo väčšine prípadov nie je nutná zvláštna príprava. Výnimkou môže byť vyšetrenie brušných ciev (aorta, renálne artérie, mezenterické tepny), kde vás lekár odporučí prísť nalačno, prípadne s obmedzením príjmu tekutín a kávy ráno pred vyšetrením, aby črevné plyny nebránili zobrazeniu. Na žilové a tepnové vyšetrenie končatín stačí prísť v pohodlnom oblečení, ktoré sa dá ľahko vyzliecť alebo vyhrnúť nad kolená. Svoje lieky užívate spravidla ako obvykle, pokiaľ lekár nepovie inak. Pred testom môžete byť požiadaní, aby ste pili vodu, aby ste sa uistili, že ste dobre hydratovaní, čo pomáha poskytnúť jasnejší obraz krvných ciev.

Priebeh vyšetrenia

Samotný priebeh je jednoduchý: po príchode do ambulancie vás zdravotník odvedie do vyšetrovne, kde si ľahnete na lôžko - na chrbát, bok alebo sa podľa potreby postavíte (napr. pri varixoch). Lekár nanesie na kožu vodivý, špeciálny bezfarebný gél, ktorý zlepšuje kontakt sondy s pokožkou a umožňuje kvalitný prenos ultrazvukových vĺn. Gél navyše uľahčuje bezproblémový pohyb hlavy. Následne priloží sondu a jemnými pohybmi prechádza pozdĺž vyšetrovanej cievy, sleduje obraz na monitore a prepína medzi klasickým a Dopplerovým režimom.

Počas vyšetrenia môžete počuť charakteristický „šuštivý“ alebo pulzujúci zvuk - to je premenený signál prietoku krvi. Niekedy vás lekár požiada, aby ste zadržali dych, zhlboka sa nadýchli, prípadne zatlačili brušnými svalmi; tieto manévre pomáhajú lepšie odhaliť patologické toky. Vyšetrenie je nebolestivé, môže byť mierne nepríjemné len pri silnejšom tlaku sondy na citlivé miesto (napríklad v oblasti krku alebo pri stláčaní žíl pri podozrení na trombózu).

Pacient ležiaci počas Dopplerovho ultrazvukového vyšetrenia

Po vyšetrení

Po Dopplerovom ultrazvuku snímky a údaje skontroluje špecialista, zvyčajne kardiológ, vaskulárny špecialista alebo rádiológ. Výsledok zvyčajne dostanete ihneď, vo forme popisu a často aj s vytlačenými krivkami alebo obrázkami. Výsledky testu môžu poskytnúť podrobné posúdenie prietoku krvi a akýchkoľvek abnormalít. Normálne výsledky ukážu normálny prietok krvi bez známok upchatia, zrazenín alebo zúženia krvných ciev. V prípade nedostatočného alebo abnormálneho prietoku krvi, či iných nálezov, vám lekár odporučí, podľa potreby, konzultáciu u špecialistov (napr. u vaskulárneho chirurga) alebo farmakologickú liečbu.

Interpretácia Výsledkov a Kľúčové Parametre

V závere vyšetrenia sa často uvádzajú čísla a krivky, ktoré predstavujú kvantitatívne parametre prietoku krvi. Interpretáciu týchto hodnôt však treba vždy ponechať na lekárovi v kontexte celkového klinického obrazu.

  • PSV (Peak Systolic Velocity): Je maximálna rýchlosť prietoku v systole - pri zúžení cievy býva výrazne zvýšená.
  • RI (Resistenčný index): Popisuje odpor v cievnom riečisku.
  • PI (Pulsatilný index): Popisuje tvar prietokovej krivky.

V tehotenstve napríklad zmeny RI/PI v pupočníkovej artérii upozorňujú na možnú insuficienciu placenty. Analýza týchto hodnôt spolu s vizuálnym zobrazením pomáha lekárom diagnostikovať a monitorovať cievne ochorenia.

Bezpečnosť a Limity Dopplerovho Ultrazvuku

Doppler, rovnako ako bežný ultrazvuk, nevyužíva ionizujúce žiarenie, takže na rozdiel od röntgenu alebo CT nemá kumulatívnu radiačnú záťaž. Opakované vyšetrenia sú preto bezpečné, ak sú medicínsky odôvodnené. V praxi sa využívajú pri pravidelnom sledovaní chronických cievnych ochorení alebo rizikového tehotenstva, pričom frekvenciu kontrol určuje ošetrujúci lekár. Je to neinvazívna technika, vďaka čomu je bezpečná na opakované použitie bez vystavenia ionizujúcemu žiareniu.

Ako každá zobrazovacia metóda má aj Doppler svoje limity:

  • Závislosť operátora: Kvalitu ovplyvňuje skúsenosť vyšetrujúceho. Presnosť a kvalita Dopplerovho ultrazvuku vo veľkej miere závisí od zručností a skúseností operátora.
  • Technické možnosti prístroja: Moderné prístroje ponúkajú vyššiu kvalitu zobrazenia, avšak staršie zariadenia môžu mať obmedzenia.
  • Anatomické pomery pacienta: Obezita, plynatosť čriev alebo kalcifikácie cievnej steny môžu zhoršiť priechod ultrazvukových vĺn a tým aj kvalitu obrazu. Obmedzená penetrácia môže mať ťažkosti so zobrazením hlbokých štruktúr alebo tých, ktoré sú zakryté kosťou alebo vzduchom.
  • Dostupnosť ciev: Niektoré úseky ciev môžu byť horšie dostupné.
  • Komplexná interpretácia: Interpretácia dopplerovských signálov si vyžaduje špecializované školenie a skúsenosti, pretože zahŕňa analýzu priebehov a vzorcov toku.

Preto sa výsledok vždy interpretuje v súvislosti s príznakmi, nálezmi z laboratória a prípadne ďalších zobrazovacích metód. Ak má lekár pochybnosti, doplní iné vyšetrenie (CT, MR, angiografiu). V mnohých prípadoch áno, najmä pri prvotnom zhodnotení ciev na krku, nôh či pri sledovaní už známeho ochorenia. Výhodou je nižšia záťaž, absencia kontrastnej látky a možnosť opakovaného použitia. Ak sú však nálezy nejasné, cievy sú veľmi hlboko uložené alebo sa plánuje chirurgický zákrok, lekár môže doplniť CT/MR angiografiu pre presnejšie zobrazenie celej cievnej mapy. Doppler tak často pôsobí ako „filter“, ktorý rozhoduje, kto CT alebo MR naozaj potrebuje.

Grafické znázornenie faktorov ovplyvňujúcich kvalitu ultrazvuku

Dôležitá Terminológia v Ultrazvuku a Doppleri

Pre lepšie pochopenie princípov a fungovania Dopplerovho ultrazvuku je dôležité poznať aj špecifickú terminológiu.

Základné fyzikálne a akustické pojmy

  • ABSORBCIA: Je to proces, pri ktorom sa ultrazvuková (UZ) energia vkladá do prostredia, ktorým prechádza, čo vedie k jej premene na teplo a zníženiu intenzity signálu.
  • AKUSTICKÁ ATENUÁCIA: Predstavuje redukciu intenzity UZ signálu prechádzajúceho prostredím. Zahŕňa absorpciu, rozptyl (scattering) a divergenciu UZ lúčov.
  • AKUSTICKÁ ENERGIA: Ide o mechanickú energiu, prenášanú akustickou vlnou.
  • AKUSTICKÁ IMPEDANCIA (AI): Je odpor, ktorý kladie prostredie prechádzajúcej zvukovej vlne. Charakteristická AI je vlastnosť prostredia, daná súčinom jeho hustoty a rýchlosti šírenia zvuku v ňom. Interface je v akustike rozhranie medzi dvoma prostrediami s rozdielnymi akustickými vlastnosťami.
  • AKUSTICKÝ TIEŇ: Ide o jav (UZ artefakt), pri ktorom je od štruktúr, ležiacich za "atenuujúcim" objektom, redukovaný odraz UZ vĺn. Vzniká napríklad za kostnými štruktúrami alebo kalcifikáciami.
  • AKUSTICKÁ VLNOVÁ DĹŽKA (lambda): Je vzdialenosť medzi dvoma bodmi sínusoidy (v rovnakej fáze cyklu) rovná 2D radiánu. Pre vodu a tkanivá je pri frekvencii 1 MHz dĺžka vlny cca 1,5 mm.
  • ODRAZ (reflexia): Je zmena smeru pohybu časti UZ vlny, spôsobená prechodom rozhraním medzi dvoma prostrediami s rôznou akustickou impedanciou. Amplitúda odrazu je daná rozdielom impedancií.
  • FREKVENCIA: Je počet cyklov pravidelného procesu za jednotku času, obyčajne sa vyjadruje v herzoch (Hz) alebo jeho násobkoch (kHz, MHz). Frekvencia ultrazvuku ovplyvňuje maximálnu hĺbku, v ktorej rýchlosť toku krvi môžeme merať; s rastúcou hĺbkou rastie absorpcia ultrazvukového vlnenia a hĺbka merania sa znižuje.
  • INCIDENČNÝ UHOL: V Doppleri je to uhol medzi osou UZ lúča a smerom pohybu (toku) krviniek, známy tiež ako dopplerovský uhol. Platí, že pri správnom meraní by nemal presahovať 60°.
  • INTENZITA UZ: Je množstvo energie, prenášanej UZ vlnou cez jednotku plochy, orientovanú kolmo na priebeh energie.
  • ZVUK: Vibračná energia šíriaca sa médiom postupným pozdĺžnym vlnením. Tekutina a plyn prenášajú len longitudinálne vlny.
  • KAVITÁCIA (prechodná): Je krátko trvajúci fenomén, iniciovaný negatívnym tlakom zvukovej vlny, pri ktorom sa vytvárajú a zanikajú mikrobubliny.
  • TERMAL INDEX (TI - tepelný index): Vyjadruje riziko ohrevu tkaniva. Mechanizmus vzniku tepla závisí od druhu a charakteru zobrazovaného tkaniva.

Pojmy súvisiace so sondami a zobrazením

  • TRANSDUCER: Je systém, schopný meniť jednu formu energie na druhú, v prípade ultrazvuku z elektrickej na akustickú a naopak. Je to zariadenie obsahujúce kryštály, ktoré generujú ultrazvukové vlny.
  • ARRAY: Priestorové usporiadanie prvkov UZ sondy (piezoelektrických kryštálov).
  • ANNULAR ARRAY: Viacprvková sonda, v ktorej sú kryštály usporiadané do koncentrických kruhov.
  • PHASED ARRAY: Konštrukcia sondy s viacerými kryštálmi v jednej rovine, ktoré je možné elektronicky zapájať (aktivovať) nezávisle na sebe (s presným časovým oneskorením). Tak sa syntetizuje UZ pole (čelo UZ vlny) žiadanej konfigurácie.
  • MATRIX ARRAY: Konštrukcia sondy s viacerými radmi kryštálov v rovine zobrazovaného rezu. Býva u lineárnych sond, resp. pre 3D zobrazenie.
  • B-MODE (brightness - mode): Metóda zobrazenia, pri ktorej je amplitúda odrazeného signálu zobrazená moduláciou svetlosti v korešpondujúcom mieste obrazu, pričom pozícia zobrazeného echa v X-Y rovine zodpovedá angulácii (pozícii) sondy a času prenosu akustického odrazu od miesta odrazu.
  • COMPOUND SCAN: Dvojrozmerné zobrazenie, kombinujúce najmenej dva obrazy scanované za sebou v pokračujúcej rovine, čím sa zvyšuje kvalita zobrazenia.
  • DYNAMICKÝ ROZSAH: Je pomer medzi najväčším deformovaným signálom a najmenším detekovaným signálom, často vyjadrený v decibeloch (dB). Decibel (dB) je jednotka slúžiaca k vyjadreniu pomeru, o koľko je posudzovaná kvantita väčšia alebo menšia oproti referenčnej kvantite.
  • FRAME: Jeden kompletný obrázok na monitore.
  • FRAME RATE (frekvencia obrázkov): Počet obrázkov na displeji obyčajne korešponduje s frekvenciou tvorby jednotlivých obrázkov sondou. Napr. 50 Hz znamená 50 obrázkov za sekundu.
  • PIXEL (skratka z ”PICTURE ELEMENT”): Najmenšia priestorová jednotka v digitálnom dvojrozmernom zobrazení.
  • REAL TIME: Snímanie a zobrazovanie UZ obrázkov je tak rýchle, že pohyblivé štruktúry možno vidieť v prirodzenom pohybe.
  • RENDERING: Spôsob počítačového spracovania dát z dvojrozmerných rezov pri vytváraní (rekonštrukcii) trojrozmerného obrazu. Môže byť povrchový, v CFM, a pod.
  • ROZLÍŠENIE AXIÁLNE (LONGITUDINÁLNE): Minimálna vzdialenosť dvoch odrážajúcich bodov, uložených v smere (v osi) UZ lúča, ktoré sú na displeji zobrazené ako dva samostatné body.
  • ROZLÍŠENIE LATERÁLNE (BOČNÉ, AZIMUTÁLNE): Minimálna vzdialenosť dvoch odrážajúcich bodov (umiestnených v rovine rezu a kolmo na smer UZ lúča v určitej hĺbke), ktoré sú na displeji zobrazené ako dva samostatné body. Je podmienené šírkou UZ lúča v konkrétnej hĺbke.
  • ROZLÍŠENIE TRANSVERZÁLNE (VRSTVOVÉ, ELEVATÓRNE): Minimálna vzdialenosť dvoch odrážajúcich bodov (umiestnených kolmo na rovinu rezu a kolmo na smer UZ lúča) v určitej hĺbke, ktoré sú na displeji zobrazené ako dva samostatné body. Je podmienené šírkou UZ lúča v konkrétnej hĺbke, danou hlavne konštrukciou sondy.
  • SCAN LINE: B-mode prezentácia získaných ech v jednom konkrétnom smere.
  • SPECKLE (”zrnká”): Granulárny vzhľad na UZ obraze, tvorený konštruktívnou a deštruktívnou interferenciou (t.j. sčítaním a odčítaním) odrazených vlničiek.
  • TEXTÚRA: Závisí primárne od frekvencie sondy a charakteristiky UZ lúča a sekundárne aj od štruktúry vyšetrovaného tkaniva.
  • HARMONIC IMAGING: Generický termín pre UZ systém, ktorý nespracováva odrazy v základnej (t.j. vysielanej) frekvencii, ale len odrazy v jej násobkoch (tzv. harmonické frekvencie). Je založený na princípe, že tkanivá aj mikrobubliny kontrastnej látky v UZ poli rezonujú.

Pojmy súvisiace s Dopplerom a spracovaním signálu

  • ALIASING: UZ artefakt, ktorý vzniká vtedy, keď je frekvencia vzorkovania signálu (v Doppleri) nižšia ako je dvojnásobok najvyššej frekvencie získavaného signálu. Vedie k chybnému zobrazeniu smeru a rýchlosti toku.
  • BOČNÉ LALOKY: Sekundárny UZ lúč, produkovaný sondou a deviovaný od smeru hlavného lúča. Maximálna intenzita bočných lalokov je podstatne menšia ako hlavného, no môžu vytvárať artefakty.
  • DOPPLEROVSKÝ FREKVENČNÝ SHIFT: Je rozdiel medzi frekvenciou vyslaných a prijatých (odrazených) ultrazvukových vĺn. Na základe tohto posunu sa určuje rýchlosť a smer toku krvi.
  • DOPPLEROVSKÝ UHOL: Uhol medzi smerom UZ lúča a smerom toku krvi (aprox. incidenčný uhol).
  • DOPPLER S/N POMER (signal to noise ratio): Pomer medzi intenzitou signálu a šumom. Čím je vyšší, tým ľahšie je možné detekovať a zmerať žiadaný signál.
  • FILTER: Riešenie (alebo materiál) slúžiaci na potlačenie akustických alebo elektromagnetických vĺn určitej frekvencie, so súčasným umožnením prechodu vĺn ostatných frekvencií. Používa sa na odstránenie nežiaducich zdrojov frekvenčne posunutého signálu, ktorými môžu byť iné posuvné tkanivá (napr. cievna stena).
  • MIRROR-IMAGE ARTEFAKT (zrkadlový artefakt): V Doppleri spôsobuje neschopnosť detekovať smer toku, čo môže viesť k falošným odrazom.
  • NYQUISTOVO KRITÉRIUM: Kontinuálne sa meniaci dopplerovský signál (t.j. krivka) môže byť bez aliasingu zaznamenaný vtedy, ak je frekvencia vzorkovania minimálne dvojnásobkom najvyššej frekvencie skúmaného signálu. Ak je frekvencia vzorkovania nižšia, dochádza k aliasingu.
  • POWER-DOPPLER IMAGING (PDI): Ako už bolo uvedené, je to vysoko senzitívny Doppler, ktorý registruje amplitúdu odrazov a zobrazuje ich intenzitou farby, nezobrazuje však smer ani rýchlosť.
  • PRF (PULSE REPETITION FREQUENCY): Frekvencia vysielania UZ vĺn v PW Doppleri (opak pulznej periódy). Zvyšovanie PRF zvyšuje rozsah dopplerovskej škály - frekvenčnej alebo rýchlostnej.
  • SUPRESIA: Proces eliminácie neželaného šumu zo signálu. Rejekciou sa zvyšuje prah eliminácie. Logaritmické zosilnenie potláča silné signály na úkor slabších.
  • VÝSTUPNÝ VÝKON: Určuje množstvo akustickej energie vysielanej do vyšetrovanej oblasti. Zvýšenie výstupného výkonu môže zvýšiť potenciálne riziko negatívnych účinkov na organizmus.
  • VZORKOVACÍ OBJEM: Miesto v priestore, skadiaľ sa zbierajú dáta pre analýzu v pulznom Doppleri. Je to oblasť, z ktorej sa analyzuje prietok krvi.
  • ZOSILNENIE PRIJÍMAČA (GAIN): Ovplyvňuje elektronické spracovanie prijatých signálov, čím sa reguluje jasnosť a viditeľnosť obrazu.
  • TGC (time gain compensation): Elektronická kompenzácia akustickej atenuácie (danej absorpciou, rozptylom a divergenciou UZ lúčov), ktorá umožňuje vyrovnať jasnosť obrazu v rôznych hĺbkach.

Pre presnejšie zobrazenie možno využiť kontrastné látky - spravidla vo forme intravenózne aplikovaných mikroskopických bublín plynu, vykazujúcich vysokú odrazivosť. Tieto látky rozpuštěné v krvi potom zvyšujú množství zpětně zachycených vln a tak zpřesňují výsledný obraz.

Výhody a Obmedzenia Dopplerovho Ultrazvuku

Dopplerovský ultrazvuk je dôležitým nástrojom modernej medicíny, ktorý ponúka podrobné informácie o prietoku krvi a vaskulárnom zdraví, ktoré štandardný ultrazvuk nemôže poskytnúť.

Výhody:

  • Neinvazívny a bezpečný: Dopplerovský ultrazvuk je neinvazívna technika, vďaka čomu je bezpečná na opakované použitie bez vystavenia ionizujúcemu žiareniu. Je úplne bezbolestný diagnostický test.
  • Zobrazovanie v reálnom čase: Poskytuje obrazy a funkčné informácie v reálnom čase, čo umožňuje okamžité vyhodnotenie a diagnostiku.
  • Cenovo výhodný: V porovnaní s inými zobrazovacími metódami, ako je MRI alebo CT, je Dopplerov ultrazvuk cenovo efektívnejší a široko dostupný.
  • Všestrannosť: Dopplerovský ultrazvuk je všestranný, použiteľný na rôzne časti tela a širokú škálu zdravotných stavov.

Obmedzenia:

  • Závislosť operátora: Presnosť a kvalita Dopplerovho ultrazvuku vo veľkej miere závisí od zručností a skúseností operátora.
  • Obmedzená penetrácia: Môže mať ťažkosti so zobrazením hlbokých štruktúr alebo tých, ktoré sú zakryté kosťou alebo vzduchom.
  • Faktory pacienta: Pohyb pacienta, obezita a ďalšie faktory môžu ovplyvniť kvalitu snímok a meraní.
  • Komplexná interpretácia: Interpretácia dopplerovských signálov si vyžaduje špecializované školenie a skúsenosti, pretože zahŕňa analýzu priebehov a vzorcov toku.

Budúcnosť Dopplerovho Ultrazvuku

Pokroky v technológii neustále zlepšujú možnosti Dopplerovho ultrazvuku:

  • Trojrozmerné dopplerovské zobrazovanie: Nové 3D dopplerovské zobrazovanie poskytuje detailnejšie zobrazenie prietoku krvi a cievnych štruktúr, čím sa zlepšuje presnosť diagnostiky.
  • Automatizovaná analýza: Pokroky v softvéri a umelej inteligencii vedú k automatizovanej analýze Dopplerových signálov, čím sa znižuje závislosť operátora a zlepšuje sa konzistentnosť.
  • Prenosné dopplerovské zariadenia: Vývoj prenosných a ručných dopplerovských zariadení uľahčuje vykonávanie hodnotení pri lôžku a na mieste starostlivosti, najmä v odľahlých a nedostatočne obsluhovaných oblastiach.

Pochopenie princípov, aplikácií a budúcich smerov Dopplerovho ultrazvuku pomáha oceniť jeho významnú úlohu pri zlepšovaní starostlivosti o pacienta a jeho výsledkov. Ak vám lekár odporučil Dopplerovo ultrazvukové vyšetrenie, vnímajte ho ako dôležitú súčasť starostlivosti o vaše cievy a celkové zdravie.
