V súčasnom technologickom svete sú keramické a kovové materiály neoddeliteľnými piliermi mnohých priemyselných odvetví. Každý z nich sa vyznačuje jedinečnými fyzikálno-chemickými a mechanickými vlastnosťami, ktoré ich predurčujú na špecifické použitie. S rastúcimi požiadavkami na výkon a spoľahlivosť v oblastiach ako letectvo, mikroelektronika a medicína, získavajú čoraz väčšiu popularitu komponenty kombinujúce výhody keramiky a kovov. Tieto keramicko-kovové zostavy s atraktívnym a vynikajúcim výkonom sú rozsiahlo využívané v modernom priemysle, kde presnosť, rýchlosť a stabilná kvalita predstavujú kľúčové faktory.
Napriek ich nesporným výhodám, spájanie týchto diametrálne odlišných materiálov, konkrétne keramiky s kovmi, predstavuje značné technické výzvy. Konvenčné metódy spájania, ako sú pájkovanie, difúzne zváranie a trecie zváranie, často vedú k problémom spojeným s tepelnými zvyškovými napätiami a zhoršenou pevnosťou spoja. Tieto nedostatky sú primárne dôsledkom nesúladu v koeficientoch tepelnej rozťažnosti (CTE) a rozdielnej povahy medzifázového lepenia. V reakcii na tieto výzvy sa objavujú pokročilé techniky, ktoré sa snažia prekonať obmedzenia tradičných metód. Laserová technika, s jej výhodami vysokej presnosti, koncentrácie energie a rýchleho spracovania, zohráva čoraz významnejšiu úlohu pri spájaní keramiky s kovmi. Avšak pre maximálnu efektivitu a spoľahlivosť spojov sa ukazuje, že synergia viacerých pokročilých technológií, ako je hybridný spôsob laser-ultrazvuk, môže priniesť prelomové riešenia, ktoré posunú hranice možností v oblasti materiálového inžinierstva.
Konvenčné Metódy Spájania Keramiky s Kovmi a Ich Limity
Historicky sa pri spájaní keramiky s kovmi používali viaceré osvedčené techniky, ktoré v mnohých aplikáciách preukázali svoju užitočnosť. Medzi najbežnejšie patria pájkovanie, difúzne zváranie a trecie zváranie. Každá z týchto metód má svoje špecifiká a obmedzenia, najmä pokiaľ ide o spájanie materiálov s výrazne odlišnými vlastnosťami, ako sú keramika a kovy.

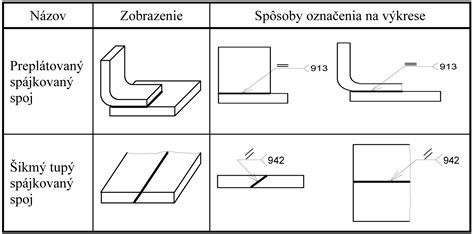

Pájkovanie, pri ktorom sa na spojenie materiálov používa prídavný materiál (spájka) s nižšou teplotou tavenia ako spájané základné materiály, je široko rozšírené. Avšak pri spájaní keramiky s kovmi môže dôjsť k tvorbe krehkých intermetalických fáz na rozhraní alebo k vzniku vysokých zvyškových napätí v dôsledku rozdielov v tepelnej rozťažnosti. Tieto faktory môžu výrazne znížiť mechanickú pevnosť a spoľahlivosť spoja.
Difúzne zváranie je metóda spájania v pevnom stave, ktorá využíva tlak a zvýšenú teplotu na dosiahnutie atómovej difúzie cez styčné plochy. Hoci táto metóda minimalizuje tepelné deformácie a vytvára kvalitné spoje, vyžaduje extrémne čisté povrchy a dlhé časy pôsobenia pri vysokých teplotách a tlakoch, čo ju robí nákladnou a časovo náročnou. Taktiež, rozdiely v koeficientoch tepelnej rozťažnosti môžu aj tu viesť k vzniku nežiaducich napätí po ochladení.
Trecie zváranie je ďalšou technikou, pri ktorej sa teplo potrebné na vytvorenie spoja generuje trením medzi rotujúcimi a statickými komponentmi. Hoci je táto metóda efektívna pre spájanie kovov, aplikácia na krehkú keramiku je obmedzená kvôli vysokým mechanickým namáhaniam počas procesu, ktoré môžu spôsobiť praskanie keramiky. Navyše, vytvorenie homogénneho a pevného spoja medzi keramickým a kovovým materiálom s výraznými mechanickými rozdielmi je náročné.
Prehľad aplikácií a obmedzení týchto konvenčných metód spájkovania, difúzneho zvárania a trecieho zvárania pre spájanie keramiky s kovom odhaľuje spoločné problémy, ktoré často vedú k problémom spojeným s tepelnými zvyškovými napätiami a zhoršenou pevnosťou spoja. Tieto problémy sú primárne spôsobené nesúladom v tepelnej rozťažnosti a povahe medzifázového lepenia. Tieto limity podčiarkujú potrebu inovatívnych prístupov, ktoré dokážu efektívnejšie riadiť teplotné polia a minimalizovať mechanické namáhania počas procesu spájania.
Laserové Zváranie a Pájkovanie: Princípy a Výhody
V modernom výrobnom priemysle, kde sú presnosť, rýchlosť a stabilná kvalita kľúčové, laserové zváranie vystupuje ako jedna z najpokrokovejších technológií spájania materiálov. Využíva vysoko koncentrovaný lúč svetla na spájanie materiálov a prináša mimoriadnu presnosť, opakovateľnosť a všestrannosť naprieč rôznymi odvetviami.
Princíp Laserového Zvárania
Základom laserového zvárania je využitie sústredenej energie laserového lúča na vytvorenie úzkej zvarovej vane. Laser (vláknový, polovodičový, CO₂ alebo iný typ) generuje lúč, ktorý je pomocou optiky zaostrený na konkrétne miesto na materiáli. V mieste dopadu vzniká veľmi vysoká teplota, ktorá rýchlo nataví povrch materiálu, vytvorí zvarovú vaňu a po ochladení vytvorí pevný a odolný zvar. Podľa parametrov je možné pracovať v režime povrchového (conduction) zvárania alebo hĺbkového (keyhole) zvárania, kde laser vytvára úzky a hlboký zvar s minimálnou teplom ovplyvnenou zónou. Laserová technika s výhodami vysokej presnosti, koncentrácie energie a rýchleho spracovania hrá čoraz prominentnejšiu úlohu pri spájaní keramiky s kovmi.
Výnimočná Presnosť a Všestrannosť
Jednou z najväčších výhod laserového zvárania je jeho výnimočná presnosť. Úzky a stabilný lúč umožňuje zvárať malé a zložité komponenty, minimalizovať deformácie a prehriatie okolitých oblastí, a dosahovať veľmi presné a estetické zvary. Práve preto sa laserové zváranie uplatňuje v odvetviach, ako je letecký a automobilový priemysel, výroba batérií, elektroniky, zdravotníckych zariadení, jemnej mechaniky či pri výrobe tenkostenných plechových dielov.
Všestrannosť laserového zvárania spočíva aj v možnosti spájať širokú škálu materiálov: uhlíkové a nerezové ocele, hliníkové a iné ľahké zliatiny, meď a mosadz (pri vhodnom laseri a nastavení), niektoré typy plastov a kompozitov. Vďaka tomu je laser ideálny od jemných elektronických komponentov až po robustné konštrukčné diely. Laser zvládne bodové zvary, dlhé kontinuálne zvary, presné rohové spoje aj zváranie komplikovaných 3D tvarov pomocou robotizovaných pracovísk.
Kľúčové Výhody Laserového Zvárania
Výhody laserového zvárania prekračujú jeho presnosť a všestrannosť, čím sa stáva vysoko efektívnym procesom. Proces laserového zvárania je vysoko efektívny, pretože vyžaduje minimálny čas na nastavenie parametrov a vytvára zvary s vysokou pevnosťou a kvalitou. Hlavné benefity zahŕňajú:
- Vysoká rýchlosť zvárania: Rýchlosť môže byť 5-10× vyššia ako pri klasickom TIG zváraní, v závislosti od aplikácie, hrúbky a materiálu.
- Úspora nákladov: Vďaka vyššej rýchlosti, menšej spotrebe prídavného materiálu a možnosti automatizácie možno dosiahnuť až 70-80 % úsporu nákladov na prácu a energiu.
- Jednoduchšia obsluha: Moderné laserové zváračky majú prehľadné nastavenia a uložené zváracie programy. Nie je nutný vysoko skúsený zvárač - po zaškolení je možné obsluhu zvládnuť v krátkom čase.
- Perfektný zvárací výkon: Zvar je konzistentný, hladký a estetický, s veľmi malou deformáciou materiálu a vysokou pevnosťou. Často pôsobí ako „hot-finished“ spoj.
- Široké použitie: Bodové zváranie, stehové zváranie, rohové zváranie, zváranie na tupo, zváranie oblúkov, zváranie profilov a tenkostenných dielov, zváranie úzkych a hlbokých zvarov.
- Minimálne, alebo žiadne následné opracovanie: Po zváraní nie je potrebné zvary leštiť alebo brúsiť, čím sa výrazne šetrí práca, náklady a čas.
- Jednoduchá automatizácia: Laserové zváranie je ideálne pre robotizované bunky. Automatický oscilačný systém a presné polohovanie zaručujú stabilnú kvalitu zvaru, opakovateľnosť a dokonalú „kresbu“ zvaru aj pri sériovej výrobe.
- Nízke riziko kontaminácie: Keďže nedochádza k mechanickému kontaktu nástroja s materiálom, znižuje sa riziko kontaminácie, čo je zásadné napríklad pri výrobe polovodičov, batériových modulov či zdravotníckej techniky.
Laserové Pájkovanie a Zváranie v Automobilovom Priemysle
Laserové spájkovanie alebo laserové zváranie spojov na strechách, dverách a zadných dverách vozidiel sa stalo celosvetovo rozšíreným štandardom pri výrobe karosérií. Na takéto spájanie sa zvyčajne používa laserová optika s taktilným (dotykovým) navádzaním spojov. Tieto systémy využívajú hrot drôtu ako dotykový senzor na udržiavanie polohy laserového lúča na spojovacej hrane. Vďaka bočnému a osovému nastaveniu sú poloha a veľkosť laserového bodu vždy neustále zarovnané s hrotom drôtu, čo umožňuje vysokokvalitné zváranie alebo spájkovanie pri vysokých rýchlostiach spájania. Čoraz viac výrobcov využíva technológiu taktilného laserového spájania a spolieha sa na dodávateľov systémov, servisných partnerov a poskytovateľov know-how v oblasti podávania drôtu a súvisiacich systémov. Nová generácia taktilnej laserovej optiky bola vyvinutá v úzkej spolupráci s partnermi a je už k dispozícii, umožňujúc rýchle a kvalitné laserové spájanie aj pri veľkých medzerách a toleranciách.
Prehľad Výskumu Laserového Spájania Keramiky s Kovmi
Komplexná analýza pokroku vo výskume spájania keramiky s kovom pomocou kontinuálneho laserového zvárania, laserom asistovaného zvárania a pulzného laserového zvárania je kriticky hodnotená. Študujú sa účinky laserových parametrov na kvalitu spoja. Systematicky sa diskutuje o chemických vlastnostiach, fázovom diagrame, mikroštruktúre, mechanických vlastnostiach a elektrickej vodivosti kovovo/keramických spojov a uvádzajú sa niektoré pozorovania. Laserová technika s výhodami vysokej presnosti, koncentrácie energie a rýchleho spracovania hrá čoraz prominentnejšiu úlohu pri spájaní keramiky s kovmi.
Výzvy Laserového Spájania
Aj keď laserové zváranie prináša množstvo výhod, má aj isté špecifiká a výzvy, ktoré je potrebné zvážiť pri jeho implementácii:
- Vyššia počiatočná investícia: Laserové zváracie zariadenia sú drahšie ako klasické zváracie stroje. Pri správne zvolených aplikáciách sa však investícia vracia vďaka rýchlosti, úspore práce a stabilnej kvalite.
- Nároky na prípravu materiálu: Pre dosiahnutie optimálnych výsledkov je dôležitá kvalitná príprava spoja, čistý a odmastený povrch, vhodná geometria spoja a presné nastavenie parametrov lúča (výkon, rýchlosť, zaostrenie).
- Bezpečnosť pri práci: Laser je zdrojom vysoko intenzívneho žiarenia. Je nevyhnutné dodržiavať bezpečnostné predpisy, používať vhodné ochranné okuliare, svetelné clony a mať pracovisko v súlade s normami pre laserové zariadenia.
Rôzne Metódy Laserového Spájkovania v Elektronickom Priemysle
S rozvojom vedy a techniky sú elektronické, elektrické a digitálne produkty celosvetovo čoraz sofistikovanejšie a populárnejšie. Produkty zahrnuté v tejto oblasti obsahujú akékoľvek komponenty, ktoré môžu zahŕňať proces spájkovania, od hlavných komponentov PCB dosiek až ku kryštálovým komponentom je potrebné väčšinu spájkovania vykonať pod 300 stupňov. V súčasnosti sa prídavné kovy na báze cínu používajú v elektronickom priemysle na balenie na úrovni čipov (IC obaly) a na montáž na úrovni dosky na kompletné balenie zariadení a montáž kariet. Proces spájkovania zahŕňa špičkové spájkovanie a spájkovanie pretavením. Laserové spájkovanie je metóda spájkovania, ktorá využíva laser ako zdroj tepla a roztaví cín tak, aby spájkované diely tesne priliehali k sebe. Laserové spájkovanie berie laserový zdroj tepla ako hlavné telo a dosahuje procesný efekt konvekcie, vedenia a vystuženia prostredníctvom plnenia spájky, tavenia a tuhnutia.
- Laserové zváranie s podávaním drôtu: Toto je hlavná forma laserového zvárania. Mechanizmus podávania drôtu sa používa v spojení s automatickým stolom na realizáciu automatického zvárania s podávaním drôtu a zvárania s ľahkým výstupom prostredníctvom modulárneho riadenia. Vyznačuje sa kompaktnou štruktúrou a jednorazovou prevádzkou.
- Laserové zváranie spájkovacej pasty: Táto metóda sa všeobecne používa na vystuženie dielov alebo predbežné pocínovanie. Napríklad uhol krytu štítu je zosilnený tavením spájkovacej pasty pri vysokých teplotách a kontakty magnetickej hlavy sú roztavené pocínovaním; je tiež vhodný na zváranie vedením obvodov a je veľmi účinný na zváranie flexibilných dosiek plošných spojov, ako sú plastové držiaky antén. Pretože neexistuje žiadny zložitý obvod, zváranie pomocou spájkovacej pasty často dosahuje dobré výsledky. Pre malé presné obrobky môže plne využiť svoje výhody spájkovacie spájkovanie. Kvôli dobrej rovnomernosti zahrievania spájkovacej pasty je ekvivalentný priemer relatívne malý a malé množstvo cínu môže byť presne kontrolované presným dávkovacím zariadením, spájkovacia pasta sa nedá ľahko striekať, aby sa dosiahli dobré výsledky zvárania. Vďaka vysokej koncentrácii laserovej energie sa pri nerovnomernom ohreve spájkovacej pasty ľahko rozstrekne, rozstrekovanie cínových guľôčok môže ľahko spôsobiť skrat, takže kvalita spájkovacej pasty je veľmi vysoká, môžete použiť ochranu proti rozstreku spájkovacia pasta, aby ste zabránili striekaniu. Súčasná aplikácia zvárania laserovou spájkovacou pastou je veľmi široká a úspešne sa používa v kamerových moduloch, motoroch s kmitacou cievkou VCM, CCM, FPC a zváracích poliach presnej elektroniky, ako sú konektory, antény, senzory, induktory, hlavy pevných diskov.
- Laserové spájkovanie guľôčkovým spájkovaním: Je to metóda spájkovania, pri ktorej sa spájkovacia guľôčka umiestni do portu spájkovacej guľôčky, zahreje sa a roztaví laserom a potom spadne na podložku a zmáča sa podložkou. Spájkovacia guľôčka je nerozptýlená malá čiastočka čistého cínu. Po roztavení laserovým ohrevom nebude striekať. Po vytvrdnutí je plná a hladká a odpadá ďalší proces ako následné čistenie alebo povrchová úprava podložky.
Spájkovanie vlnou, spájkovanie pretavením, ručné zváranie spájkovačkou a tradičné spájkovanie môžu postupne nahradiť problémy s procesom spájkovania, ale súčasná technológia laserového zvárania nie je použiteľná na spájkovanie záplat (hlavne spájkovanie pretavením). Dopyt na trhu sa však neustále mení, zvýšil sa nielen vertikálny počet, ale aj horizontálne oblasti použitia sa rozširujú na elektronické digitálne produkty súvisiace s časťami a komponentmi potrieb zváracej techniky. Pokrýva technológia zvárania dopyt po dieloch v iných odvetviach, vrátane automobilovej elektroniky, optických komponentov, akustických komponentov, polovodičových chladiacich zariadení, bezpečnostných produktov, LED osvetlenia, presných zásuvných modulov a komponentov diskových úložísk.
Inovácie v Spájaní Pokročilých Keramických Materiálov
V oblasti pokročilých materiálov predstavujú kompozitné keramické materiály na báze karbidu kremičitého (SiC) jedny z najdôležitejších konštrukčných keramických materiálov pre jadrový a vesmírny priemysel. Ich význam pramení z kombinácie výnimočných vlastností, ktoré zahŕňajú nízku hustotu, výborné mechanické vlastnosti aj pri vysokých teplotách a vysokú odolnosť voči žiareniu. Tieto charakteristiky ich robia ideálnymi pre extrémne podmienky.
Nakoľko je však výroba veľkých rozmerov a komplexných tvarov z týchto materiálov veľmi náročná, vedci a vedkyne sa neustále venujú vývoju inovatívnych spôsobov ich spájania. Príkladom takéhoto prístupu je práca Oddelenia keramiky na Ústave anorganickej chémie SAV, v.v.i., ktorí sa v spolupráci s čínskymi kolegami zamerali na túto problematiku. Podarilo sa im navrhnúť a pripraviť nové vrstevnaté ternárne karbidy na báze karbidu kremičitého (SiC) a prvkov vzácnych zemín (RE) syntézou v roztavenej soli. Výsledky tohto výskumu sú pozoruhodné, keďže takto spojené komponenty vykázali úplne rovnaké vlastnosti ako pôvodný monolitný materiál. Tento úspech demonštruje potenciál inovatívnych metód spájania, ktoré otvárajú nové možnosti pre aplikácie SiC keramiky v náročných odvetviach.
Hybridný Prístup: Synergia Laseru a Ultrazvuku pre Keramiku
Kým laserové zváranie ponúka precíznosť a rýchlosť, ultrazvukové technológie sa ukázali ako mimoriadne účinné pri spracovaní keramických materiálov a ich spájkovaní. Kombinácia týchto dvoch metód v hybridnom prístupe môže riešiť niektoré z najväčších výziev spájania keramiky s kovmi, najmä v súvislosti s problémami zmáčavosti a tepelných napätí.
V modernom priemysle sú keramické materiály široko používané v rôznych oblastiach vďaka svojim vynikajúcim fyzikálnym a chemickým vlastnostiam. Od presných elektronických súčiastok až po drsné priemyselné zariadenia sa keramika so svojimi nenahraditeľnými výhodami stala jedným z najdôležitejších materiálov na podporu vedeckého a technologického pokroku. Avšak, ako urobiť trvalé a jasné značky na týchto materiáloch, bolo vždy výzvou v priemyselnom spracovaní.
Ultrazvukové Spracovanie Keramických Suspenzií

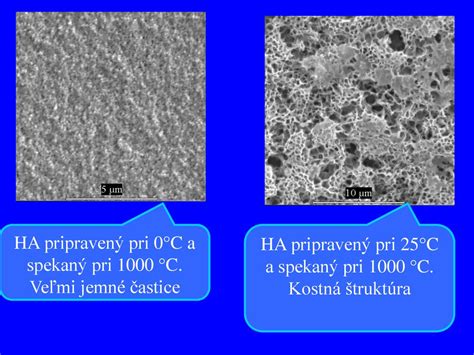

Ultrazvukové dispergátory sú osvedčenou a vysoko účinnou technológiou na formuláciu a spracovanie keramických suspenzií. Pri modernej výrobe keramiky kvalita a výkonnosť konečného výrobku vo veľkej miere závisí od homogenity, stability a distribúcie veľkosti častíc suspenzie. Keramické suspenzie zvyčajne pozostávajú z keramických práškov v kombinácii s rozpúšťadlami, disperzantmi, spojivami, zmäkčovadlami a rôznymi funkčnými prísadami. Dosiahnutie stabilnej a rovnomernej suspenzie si vyžaduje dôkladné zmáčanie keramických častíc a úplný rozpad aglomerátov.
Ultrazvukové dispergátory vytvárajú v kvapalnom médiu intenzívnu kavitáciu. Implózia mikroskopických kavitačných bublín vytvára lokalizované vysoké strihové sily, ktoré účinne zmáčajú povrch častíc, rozbíjajú aglomeráty a rovnomerne rozdeľujú častice v celej suspenzii. Účinné zmáčanie a deaglomerácia sú nevyhnutné na zabránenie vzniku chýb, ako sú zhluky prášku, bežne označované ako „rybie oči,“ čo môže vážne ohroziť kvalitu kalu a následné spracovanie. Ultrazvukom syntetizované nanokvapaliny sú účinné chladiace kvapaliny a kvapaliny výmenníkov tepla, pričom termovodivé nanomateriály výrazne zvyšujú kapacitu prenosu tepla a odvodu tepla.
Ponorný homogenizátor je vysokoenergetické miešacie zariadenie, v ktorom je sonda alebo sonotróda ponorená priamo do kvapaliny alebo suspenzie, aby pôsobila intenzívnymi mechanickými alebo ultrazvukovými silami. Tieto sily vytvárajú strih, turbulenciu alebo kavitáciu, ktoré rozbíjajú aglomeráty, zmenšujú veľkosť častíc a vytvárajú homogénnu a stabilnú disperziu v spracovávanom objeme. Keramické materiály sú definované ako anorganický kryštalický materiál, zložený z kovu a nekovu. Sú pevné, inertné, krehké, tvrdé, silné v stlačení a slabé v strihu a ťahu. Odolávajú chemickej erózii kyslého alebo žieravého prostredia a sú vysoko odolné voči teplotám. Vďaka týmto výnimočným vlastnostiam je keramika široko používaná pre priemyselné aplikácie, ako sú povlaky, polovodiče, disky a optické obvody. Bežné keramické prášky (cermaty) zahŕňajú oxid hlinitý, oxid zirkoničitý (zirkón), titaničitan bárnatý, nitrid bóru, ferit, diborid horečnatý (MgB₂), oxid zinočnatý (ZnO), karbid kremíka (SiC), nitrid kremíka, steatit, karbid titánu a oxid meďnatý ytrium-bárnatý (YBa₂Cu₃O₇₋ₓ).
Okrem dispergovania možno ultrazvukovým spracovaním dosiahnuť riadené zmenšenie veľkosti častíc prostredníctvom ultrazvukového mokrého mletia a mikromletia. Keramické častice možno zmenšiť na submikrónové alebo nanometrové rozmery, čo umožňuje výrobu moderných keramických suspenzií a vysoko výkonných nanokompozitov.
Jednou z kľúčových výhod ultrazvukových dispergátorov je ich schopnosť pracovať s náročnými receptúrami. Keramické suspenzie často vykazujú vysokú viskozitu v dôsledku zvýšeného obsahu pevných látok alebo prítomnosti spojív a zmäkčovadiel. Okrem toho sú keramické prášky prirodzene abrazívne. Ultrazvukové dispergátory sú pre takéto materiály vhodné, pretože neobsahujú žiadne vysokorýchlostné rotujúce časti ani mechanické tesnenia, ktoré by boli v kontakte s kašou. Táto konštrukcia minimalizuje opotrebovanie, znižuje požiadavky na údržbu a zabezpečuje dlhodobú prevádzkovú spoľahlivosť, a to aj v nepretržitej priemyselnej prevádzke. Ultrazvukové dispergátory neustále prekonávajú konvenčné miešadlá a miešačky z hľadiska účinnosti spracovania a kvality výrobkov. Hlavnou výhodou ultrazvukovej technológie je jej úplne lineárne rozšírenie. Parametre procesu stanovené v laboratórnych alebo pilotných skúškach možno priamo preniesť do priemyselných systémov zvýšením ultrazvukového výkonu a prietokovej kapacity.
Ultrazvukové dispergátory sú k dispozícii v širokej škále konfigurácií, od kompaktných laboratórnych ponorných homogenizátorov na štúdie uskutočniteľnosti až po výkonné priemyselné systémy určené na nepretržité spracovanie v linke. V prostredí výskumu a vývoja umožňujú ultrazvukové dispergátory presnú optimalizáciu receptúr a podmienok spracovania. Priemyselné ultrazvukové systémy dokážu kontinuálne spracovávať veľké objemy keramických suspenzií, vďaka čomu sú ideálne pre aplikácie, ako je odlievanie pások, keramické nátery, technická keramika, elektronická keramika a konštrukčné keramické kompozity. Príkladom je priemyselný 1000-wattový sondový sondový sondový prístroj (UIP1000hdT), ktorý poskytuje vynikajúcu účinnosť pri miešaní a homogenizácii a je ideálny pre náročné aplikácie, ako je frézovanie, nanoemulzie a nanodisperzie, zaisťujúc rovnomerné zmenšenie veľkosti častíc, vylepšené miešanie emulzií a dôkladnú disperziu práškov a kvapalín. Prináša rýchlejšie časy spracovania, škálovateľné výsledky a spoľahlivý výkon v rôznych odvetviach.
Ultrazvukom Asistované Pájkovanie Keramiky
V kontexte spájkovania keramických materiálov môžu byť ultrazvukové vibrácie aplikované priamo do roztavenej spájky mierne nad teplotou jej tavenia. Tento proces, známy ako vysokokorozívne tavivo alebo ultrazvukom asistované spájkovanie, umožňuje priame zmáčanie keramického povrchu bez potreby predchádzajúceho povlakovania. Tento prístup nahrádza technologicky, ekonomicky a environmentálne náročné procesy povlakovania, ktoré sa vykonávajú buď vpaľovaním kovových roztokov (Mo, Mn, W s následným poniklovaním) či drahých kovov (Ag, Au, Pt) alebo fyzikálnou a chemickou depozíciou. Ultrazvukové vibrácie narúšajú vrstvu oxidov na povrchu keramiky a zároveň zlepšujú transport aktívnych zložiek spájky k rozhraniu, čo vedie k vytvoreniu silnejšej a homogénnejšej väzby.
Aktívne Spájkovacie Zliatiny pre Keramiku
Proces povlakovania keramických materiálov spájkovateľnými povlakmi, ktoré je potom možné spájkovať bežnými spájkami v ochrannej atmosfére alebo s použitím vysokokorozívneho taviva, je technologicky, ekonomicky a environmentálne náročný. Tento finančne a technologicky náročný proces je možné nahradiť spájkovaním aktívnou spájkou vysokoteplotnou aktiváciou vo vákuu alebo vnesením ultrazvukových vibrácií do roztavenej spájky mierne nad teplotou jej tavenia.
Aktívny prvok je dôležitou súčasťou spájky, pretože zabezpečuje zmáčavosť a vznik väzby medzi kovovou spájkou a keramickým materiálom bez potreby povlakovania. Navyše sa týmto spôsobom znižuje čas potrebný na vyhotovenie spojov, zlepšuje sa hygiena pracovného prostredia a zlepšuje sa ekonomika výroby spájkovaných spojov.
V súčasnosti existujú viaceré patentované mäkké zliatiny legované aktívnym kovom. Najčastejšie ide o bázy Sn, Bi, Zn či In legované titánom, lantanoidmi či inými aktívnymi prvkami. Legovanie titánom je patentované napríklad v prípade chemického zloženia cínových zliatin na báze Sn-Ti, Sn-Ag-Ti-Ga-Ce. Legovanie vanádom napríklad v spájkach na báze Sn-V alebo Sn-Ag-V. Spájky legované lantánom na báze Sn-La, Sn-Ag-La alebo Sn-Ag-Bi-Cu-La. V niektorých prípadoch je využité aj legovanie horčíkom a patentované v prípade spájky na báze Sn-Zn-Mg alebo Sn-Zn-In-Mg. Existuje ešte množstvo aktívnych kovov, ktorých vplyv v mäkkých spájkach na spájkovanie keramických materiálov nie je vedecky preskúmaný.
Inovatívne Spájky na Báze Cínu so Skandiom
Spájkovacia zliatina, ktorá dokáže priamo zmáčať široký rozsah rôznych materiálov v elektronike, ako sú kovy (Cu, Al, Ni a pod.), nekovy (Si, Ge, grafit a pod.), keramické materiály (Al₂O₃, AlN, SiC, Si₃N₄, AlN a pod.) či kompozitné materiály s kovovou alebo keramickou matricou, je založená na báze cínu a obsahuje aktívny prvok skandium. Môže ďalej obsahovať ako legúru striebro, ktoré zlepšuje najmä mechanické vlastnosti, ako je pevnosť v ťahu spájky a šmyková pevnosť spájkovaných spojov. Striebro ďalej zlepšuje spájkovacie vlastnosti najmä pri spájkovaní kovových materiálov, zlepšuje tiež elektrickú vodivosť a korózne vlastnosti spájkovacej zliatiny. Skandium je aktívny kov, ktorý zabezpečuje zmáčavosť ťažko spájkovateľných materiálov.
Spájkovacia zliatina na spájkovanie kovových, nekovových, keramických a kompozitných materiálov pri teplotách v rozsahu od 225 do 280 °C obsahuje cín v množstve 97 až 99,9 hmotn. % a aktívny prvok skandium v množstve 0,1 až 3 hmotn. %. V ďalšom uskutočnení spájkovacia zliatina môže obsahovať aj striebro v množstve 1,5 až 6 hmotn. %. V ďalšom uskutočnení môže spájkovacia zliatina obsahovať aj meď v množstve od 0,1 do 1 hmotn. %.
Spájka na báze Sn s vhodnou voľbou aktívneho kovu je perspektívnou náhradou olovnatých spájok pre bežné aplikačné teploty, pri ktorých sa spájkujú súčiastky na dosky plošných spojov. Hlavný odbyt spájok pre bežné aplikačné teploty je v rámci elektronického priemyslu, a to hlavne pri progresívnych technológiách zapuzdrovania pri postupnom spájkovaní a výrobe výkonových polovodičových súčiastok.
Pri návrhu a výrobe spájky sa použili nasledujúce kritériá: vyrobiteľnosť spájky s aktívnym kovom, prijateľná cena, relatívne nízka toxicita, štruktúrna kompatibilita so základnou bázou Sn, aktívny kov musí mať dostatočnú reakčnú schopnosť s čo najväčšou škálou spájkovaných materiálov. Vznikla tak základná kombinácia pre aktívnu spájku Sn-Sc. Ako aktívna zložka bolo použité skandium. Skandium je vysokoreaktívny kov, ktorý je podobný svojimi vlastnosťami hliníku, titánu a lantanoidom, má vysokú afinitu ku kyslíku a ďalším prvkom, ktoré sú zložkami spájkovaných materiálov. V procese spájkovania aktívny kov spájky Sc reaguje s povrchom spájkovaného substrátu, čo zabezpečuje zmáčavosť a následne vznik pevnej väzby. Priemerná šmyková pevnosť spojov bola od 16 do 39 MPa. Ukázala sa výhodná spájkovateľnosť navrhnutej spájkovacej zliatiny Sn-Sc a Sn-Ag-Sc pre rôzne typy materiálov.
Experimentálne Testovanie a Výsledky
Bola odskúšaná spájkovacia zliatina so zložením Sn 98,5 hmotn. % a Sc 1,5 hmotn. %, pričom boli testované šmykové pevnosti spájkovaných spojov Al₂O₃/Al₂O₃, AlN/AlN a SiC/SiC. Ďalší graf znázorňuje šmykovú pevnosť spájkovaných spojov Al₂O₃/Al₂O₃, AlN/AlN, SiC/SiC, Al₂O₃/Cu, AlN/Cu a SiC/Cu s použitím spájkovacej zliatiny so zložením Sn 95 hmotn. %, Ag 3,5 hmotn. % a Sc 1,5 hmotn. %.
Ako aktívna spájka sa použila spájka so zložením Sn 98,5 hmotn. % a Sc 1,5 hmotn. % v liatom stave. Spájkovanie bolo realizované ohrevom horúcou doskou za podpory aktivácie ultrazvukom s frekvenciou 40 kHz. Taktiež sa použila spájka so zložením Sn 98,5 hmotn. % a Sc 1,5 hmotn. % vo forme ingotu, spájkovaná ohrevom horúcou doskou za podpory aktivácie ultrazvukom s frekvenciou 40 kHz. Rovnako aj spájka so zložením Sn 95 hmotn. %, Ag 3,5 hmotn. % a Sc 1,5 hmotn.% vo forme ingotu bola spájkovaná ohrevom horúcou doskou za podpory aktivácie ultrazvukom s frekvenciou 40 kHz. Tieto experimenty potvrdzujú účinnosť hybridného prístupu pri dosahovaní vysokokvalitných spojov s keramickými materiálmi.
Ďalšie Laserové Aplikácie v Spracovaní Keramiky: Značenie a Povrchové Úpravy
Okrem spájkovania sa laserové technológie uplatňujú aj v iných dôležitých oblastiach spracovania keramiky a skla, ako je značenie a povrchové úpravy. Sklo aj keramika sú krehké, nevodivé materiály anorganického pôvodu, čo si vyžaduje špecifické prístupy k ich laserovému spracovaniu. Tradičná technológia černenia keramiky sa spolieha hlavne na mechanické gravírovanie alebo chemické leptanie a iné metódy.
Laserové Značenie Skla a Keramiky
Značenie skla laserom prebieha úplne iným mechanizmom než pri kovoch či dreve. Tu laser vytvára mikrotrhlinky a vnútorné napätie, ktoré vedú k zmatneniu alebo zafarbeniu povrchu. Keďže CO₂ laser (10,6 µm) sklo vo veľmi tenkej povrchovej vrstve absorbuje, tradične sa teda na gravírovanie skla používali CO₂ lasery. Ich lúč gravíruje do hĺbky, spôsobí popraskanie povrchovej vrstvy a tým vznikne pieskovaný efekt s matným, drsným povrchom. To sa využíva napríklad na dekorácie pohárov alebo fliaš. Nevýhodou je, že takýto popis nie je kontrastný a je viditeľný iba pod určitým uhlom.
Moderný prístup k značeniu skla v priemysle preto využíva kratšie vlnové dĺžky. Napríklad zelené lasery (532 nm) alebo UV lasery (355 nm) dokážu značiť sklo bez prasklín - indukujú absorpciu viac vo vnútri materiálu a vytvárajú mikrobublinky. Vláknové lasery s vlnovou dĺžkou 1064 nm boli dlho považované za nevhodné pre číre sklo, pretože infračervený lúč prechádza sklom bez absorpcie. Novinkou posledných rokov je však vláknový MOPA laser s veľmi krátkymi a energetickými pulzmi, ktorý dokáže na skle vytvoriť kontrastnú stopu.
Pri keramike záleží na type. Glazované keramiky (napr. dlaždice, porcelán) sa správajú podobne ako sklo. Povrchová glazúra sa dá CO₂ laserom odpariť alebo zdrsniť. Nezasklená technická keramika (napr. oxid hlinitý - korund, zirkón) je často matná biela alebo sivá, a tam CO₂ laser nezanechá veľmi viditeľnú stopu. Takéto keramiky sa však dajú značiť vláknovým laserom, ak obsahujú absorpčné zložky. Tmavé keramické súčiastky možno značiť fiber laserom podobne úspešne ako kov. Kľúčové je, že keramika pri laserovom značení väčšinou nezmení farbu, iba sa odparí povrch alebo vytvoria mikropraskliny.
Technológia Černenia Keramiky UV Laserom
Technológia laserového spracovania, najmä technológia ultrafialového lasera v tuhom stave, ponúka bezkontaktné značenie bez spotrebného materiálu, s jasným značením, odolnosťou voči vysokej teplote, nie je ľahké vyblednúť, flexibilitu spracovania a ďalšie výhody, aby sa stala ideálnou voľbou pre proces černenia keramiky. V technológii keramického černenia je 15W UV laser bežne používaným zdrojom svetla. Jeho laserový lúč s vysokou hustotou energie dokáže rýchlo a presne pôsobiť na keramický povrch a vytvoriť tak jasnú, dlhotrvajúcu čiernu značku. Úpravou parametrov lasera je možné realizovať černenie keramiky z rôznych materiálov. Zároveň má 15W UV laser tiež jednoduchú obsluhu, dobrú stabilitu a ďalšie vlastnosti, na technológiu keramického černenia poskytuje silnú záruku.
Pri použití 15W UV laserového keramického čiernenia je však potrebné venovať pozornosť aj kontrole energie jedného impulzu. Energia jedného impulzu je príliš nízka, môže viesť k efektu sčernenia nie je ideálny, zatiaľ čo energia jedného impulzu je príliš vysoká, môže poškodiť keramický povrch. Výkon lasera má dôležitý vplyv na efektivitu a efekt spracovania. S nárastom výkonu lasera rýchlosť spracovania pri rovnakom účinku ukazuje jasný trend zlepšovania. 5W laser kvôli nízkemu výkonu, jeho značenie je relatívne obmedzené, ale v niektorých špecifických scénach môže stále uspokojiť dopyt; 10W a 15W UV lasery majú vyšší výkon a vyššiu rýchlosť spracovania, aby sa zabezpečilo, že rýchlosť spracovania zároveň môže dosiahnuť vyššiu kvalitu efektu značenia a stane sa hlavnou voľbou v procese černenia keramiky.
Optimalizácia Parametrov Laserového Značenia
Pre bežné aplikácie je vhodný CO₂ laser, najmä pri sklenených výrobkoch. Ak je potrebné značiť keramické diely, volí sa buď vláknový laser s vyšším výkonom alebo pulzný UV laser, podľa materiálu. Pre porcelán a dlaždice je štandardom CO₂, ktorý odstráni glazúru a tým sa ukáže iný odtieň. Pri skle sa CO₂ laser nastavuje tak, aby spôsobil prasklinky, ale neroztavil sklo príliš. To zvyčajne znamená kratšie pulzy s nižším výkonom. Napríklad pri tenkom skle (fľaša) sa používa defokusovaný CO₂ lúč, ktorý vytvára jemné pnutie a tým bielu matnú stopu, bez veľkých odštepov. Príliš veľa energie naraz by viedlo k prasknutiu skla. Často sa značí takzvané quasi-kontinuálne: laser pulzuje v rádoch kHz a skenuje rýchlo, aby každé miesto dostalo niekoľko krátkych ohrevov namiesto jedného silného. Rýchlosť posuvu môže byť vysoká (tisíce mm/s) pri galvo hlave.
Pri keramike sa používa CO₂ laser s vysokým výkonom, ktorý môže glazúru rovno odpariť. Potom stačí jeden pomalší prechod (napr. 20 W, 100 mm/s). Pri svetlej technickej keramike tvorí vláknový laser jemne nažltlý alebo sivý popis, ale musí pracovať vo vysokej energii (napr. 30W, 20 kHz, 100 mm/s, viac prechodov). Tam sa často parametre laserového značenia ladia pokusom, pretože keramika môže reagovať nečistotami (napr. stmavne kvôli redukcii nejakej zložky).
Výhody a Nevýhody Laserového Značenia Skla a Keramiky
Výhodou značenia skla a keramiky laserom je trvalé označenie bez leptania. To je cenné napríklad pri laboratórnom skle, pri porcelánových izolátoroch a pod. Laser dokáže značiť aj veľmi malé detaily alebo QR kódy na krehkých keramických súčiastkach, kde by potlač bola problematická. Nevýhodou je nižší kontrast: matné značenie je na čírom skle horšie viditeľné, značenie na bielej keramike je tiež biele alebo sivé. Výhodou použitia vláknového laseru na sklo je jeho univerzálnosť, pretože je použiteľný aj na značenie kovov a plastov. Nevýhodou je zatiaľ o niečo nižšia kvalita značenia oproti UV laserom (mierne rozstrapkané okraje). Laser je teda vhodný na značenie mnohých typov skiel a kerámik, ale je potrebné posúdiť požiadavky na kontrast a pevnosť. Pri značení skla či keramiky laserom hrozí zníženie pevnosti, keďže mikrotrhlinky v materiáli môžu pri mechanickom namáhaní spôsobiť praskanie.
Budúce Stratégie a Potenciál Hybridného Spájania
Článok poskytuje prehľad potenciálnych budúcich stratégií pre laserové spájanie keramiky s kovmi, ponúkajúci kreatívne myšlienky pre výrobu kovovo-keramických kompozitných štruktúr. Budúcnosť spájania keramických materiálov s kovmi, najmä v náročných aplikáciách, bude pravdepodobne spočívať v rozvoji a optimalizácii hybridných techník. Kombinácia presnosti a kontroly laserovej techniky s účinnosťou ultrazvukovej aktivácie pri zmáčaní a deaglomerácii ponúka sľubné riešenia pre prekonanie prekážok tradičných metód. Neustále sa meniaci dopyt na trhu, ktorý sa rozširuje nielen vertikálne, ale aj horizontálne do nových oblastí použitia, od automobilovej elektroniky cez optické a akustické komponenty, polovodičové chladiace zariadenia, až po LED osvetlenie a presné zásuvné moduly, si vyžaduje stále pokročilejšie zváracie techniky.
Ďalší výskum by sa mal zamerať na hlbšie pochopenie interakcií medzi laserovým lúčom, ultrazvukovými vlnami a roztavenými aktívnymi spájkami na rôznych typoch keramických a kovových substrátov. Optimalizácia procesných parametrov, vývoj nových, ešte reaktívnejších aktívnych spájok a integrácia pokročilých monitorovacích a riadiacich systémov sú kľúčové pre dosiahnutie maximálnej spoľahlivosti a výkonu spojov. Aplikácia strojového učenia a umelej inteligencie by mohla pomôcť predpovedať a optimalizovať správanie materiálov počas hybridného spájkovania, čo by viedlo k rýchlejšiemu vývoju a nasadeniu týchto technológií.
Cieľom je dosiahnuť spoje, ktoré nielenže spĺňajú, ale aj prekonávajú vlastnosti monolitných materiálov, čím sa otvárajú nové obzory pre dizajn a výrobu vysoko výkonných keramicko-kovových kompozitných štruktúr pre najnáročnejšie priemyselné aplikácie. Posun od tradičných metód k inovatívnym hybridným prístupom je nevyhnutný pre udržanie konkurencieschopnosti a pre ďalší technologický pokrok v kľúčových odvetviach.
