Piezoelektrický jav, objavený koncom 19. storočia francúzskymi bratmi Curieovcami, predstavuje fascinujúci príklad interakcie medzi mechanickými a elektrickými vlastnosťami niektorých materiálov. V čase jeho objavu bolo ešte príliš skoro hovoriť o praktickom využití tohto objaveného javu, avšak dnes sa piezoelektrické prvky široko používajú v rôznych oblastiach techniky aj v bežnom živote. Tento významný fyzikálny jav sa prejavuje ako schopnosť kryštálu generovať elektrické napätie pri svojej deformácii a naopak, čo otvára dvere pre nespočetné inovatívne aplikácie, najmä v oblasti generovania a detekcie ultrazvuku.
Podstata Piezoelektrického Efektu
Známi fyzici zistili, že keď sa niektoré kryštály, ako napríklad horský krištáľ (kremeň) alebo turmalín, deformujú na svojich plochách, vznikajú elektrické náboje. Tento jav, známy ako priamy piezoelektrický efekt, je založený na posune rôzne nabitých iónov v štruktúre materiálu. Pri deformácii telesa v ňom dochádza k tomuto posunu, vďaka ktorému sa potom v určitých oblastiach kryštálu môže objaviť elektrický náboj. Rozdiel potenciálov bol napriek tomu malý, ale bol jasne zistiteľný vtedajšími dostupnými prístrojmi a prepojením oblastí s opačnými polárnymi nábojmi pomocou vodičov bolo možné získať elektrický prúd. Tento jav bol zaznamenaný len v dynamike, v momente kontrakcie alebo natiahnutia. Je dôležité poznamenať, že statická deformácia nevytvárala piezoelektrický efekt.
Čoskoro bol teoreticky zdôvodnený a v praxi objavený opačný efekt - inverzný piezoelektrický efekt - pri ktorom sa kryštál deformoval pri priložení napätia. Ukázalo sa, že tieto dva javy spolu súvisia - ak látka vykazuje priamy piezoelektrický účinok, vykazuje aj inverzný účinok a naopak. Tento vzájomný vzťah je kľúčový pre pochopenie širokého spektra aplikácií piezoelektrických materiálov.
Tento jav sa pozoruje v látkach s anizotropnou kryštálovou mriežkou, čo znamená, že majú rôzne fyzikálne vlastnosti v závislosti od smeru. Tieto látky musia mať dostatočnú asymetriu, aby sa mohol piezoelektrický efekt prejaviť. Okrem monokryštalických štruktúr sa však objavuje aj v niektorých polykryštalických štruktúrach, ktoré sú vhodne polarizované.
V každej pevnej látke pôsobiace vonkajšie sily vyvolávajú deformáciu a mechanické napätie. V látkach s piezoelektrickým efektom však tieto sily zároveň spôsobujú polarizáciu nábojov. Pričom polarizácia závisí od smeru pôsobiacej sily. Pri zmene smeru pôsobenia sa zmení smer polarizácie aj polarita nábojov. Závislosť polarizácie od mechanického napätia je lineárna a opisuje ju výraz P=dt, kde t je mechanické napätie a d je koeficient nazývaný piezoelektrický modul (piezomodulus).
Podobný jav nastáva aj pri inverznom piezoelektrickom efekte. Keď sa zmení smer pôsobiaceho elektrického poľa, zmení sa aj smer deformácie. Aj tu je závislosť lineárna: r=dE, kde E je intenzita elektrického poľa a r je deformácia. Je pozoruhodné, že koeficient d je rovnaký pre priamy aj spätný piezoelektrický účinok vo všetkých látkach, čo podčiarkuje hlbokú prepojenosť týchto dvoch javov. Tieto rovnice sú však v skutočnosti len odhadmi, ktoré poskytujú zjednodušený pohľad na komplexné interakcie. Skutočné korelácie sú oveľa komplikovanejšie a závisia od smeru síl vzhľadom na kryštálové osi a od špecifickej kryštalickej štruktúry materiálu.
Látky s Piezoelektrickým Účinkom
Piezoelektrický efekt bol prvýkrát objavený v kryštáloch horského kryštálu (kremeňa). Kremeň, ako významná piezoelektrická látka, zostáva dodnes veľmi rozšírený pri výrobe piezoelektrických prvkov. Jeho prirodzená stabilita a dostupnosť z neho robia spoľahlivú voľbu pre mnohé aplikácie. Dnes sa však pri výrobe nepoužívajú len prírodné materiály, ale aj široká škála syntetických látok, ktoré možno optimalizovať pre špecifické požiadavky.
Mnohé moderné piezoelektrické prvky sú založené na materiáloch so vzorcom ABO3, ako napríklad titaničitan bárnatý (BaTiO3) alebo titaničitan olovnatý (PbTiO3). Tieto materiály majú polykryštalickú štruktúru, čo znamená, že pozostávajú z mnohých malých kryštálov. Aby mohli vykazovať piezoelektrický efekt, musia byť polarizované pomocou vonkajšieho elektrického poľa. Tento proces, nazývaný polarizácia alebo pólovanie, zarovnáva dipóly v materiáli tak, aby sa piezoelektrické vlastnosti prejavili makroskopicky.
Okrem objemových materiálov sú k dispozícii aj technológie na výrobu piezoelektrických fólií, ako je napríklad polyvinylidénfluorid (PVDF). Aby tieto fólie získali potrebné vlastnosti, musia byť tiež dlhodobo polarizované v silnom elektrickom poli. Výhodou týchto materiálov je ich extrémne malá hrúbka, ktorá umožňuje ich integráciu do veľmi kompaktných a flexibilných zariadení. Táto flexibilita otvára nové možnosti pre nositeľnú elektroniku, inteligentné textílie a miniatúrne senzory.
Vlastnosti a Charakteristiky Materiálov s Piezoefektom
Charakteristické vlastnosti piezoelektrických materiálov sú kľúčové pre ich efektívne využitie v rôznych aplikáciách. Keďže polarizácia prebieha len počas pružnej deformácie, dôležitou vlastnosťou piezomateriálov je ich schopnosť meniť tvar pôsobením vonkajších síl. Hodnota tejto schopnosti je určená pružnou poddajnosťou (alebo pružnou tuhosťou), ktorá kvantifikuje, ako ľahko sa materiál deformuje pod zaťažením. Piezoelektrické kryštály sú typicky vysoko elastické, čo znamená, že po odstránení sily (alebo vonkajšieho napätia) sa vrátia do svojho pôvodného tvaru. Táto reverzibilita je nevyhnutná pre opakované cykly deformácie a premeny energie.
Piezokryštály majú tiež vlastnú mechanickú rezonančnú frekvenciu. Ak je kryštál nútený kmitať pri tejto frekvencii, amplitúda jeho kmitania je mimoriadne veľká. Tento jav rezonancie sa využíva v mnohých aplikáciách, kde je potrebné dosiahnuť maximálny výstup pri minimálnom vstupe energie. Vďaka špecifickým podmienkam rezania kryštálov je možné vyrobiť piezoelektrické kusy s rezonanciou pri rôznych frekvenciách. To závisí od ich geometrických rozmerov a smeru rezu, čo umožňuje presné ladenie rezonančných obvodov.
Pochopenie vibrácií a rezonancie
Vibračné vlastnosti piezoelektrických materiálov sú charakterizované aj ich mechanickým faktorom kvality (Q-faktor). Udáva, o koľkokrát sa zvýši amplitúda kmitania pri rezonančnej frekvencii pri rovnakej pôsobiacej sile. Vysoký Q-faktor znamená, že materiál je schopný efektívne premieňať energiu a udržiavať silné vibrácie s minimálnymi stratami.
Existuje jasná závislosť piezoelektrických vlastností od teploty, ktorú treba zohľadniť pri používaní kryštálov, najmä v prostrediach s premenlivými teplotami. Táto závislosť je charakterizovaná dvoma kľúčovými koeficientmi:
- Teplotný koeficient rezonančnej frekvencie udáva, ako veľmi rezonancia zanikne, alebo sa posunie, keď sa kryštál zahreje/ochladí. Stabilita rezonančnej frekvencie je kritická pre presné meracie a časovacie aplikácie.
- Teplotný koeficient rozťažnosti udáva, ako veľmi sa menia lineárne rozmery piezoelektrickej dosky s teplotou. Tieto zmeny môžu ovplyvniť mechanické vlastnosti a tým aj piezoelektrický výkon.
Pri určitej teplote piezokryštál nenávratne stráca svoje piezoelektrické vlastnosti. Táto kritická hranica sa nazýva Curieho teplota, pomenovaná po Pierrovi Curimu, jednom z objaviteľov efektu. Tento limit je individuálny pre každý materiál a je dôležitým faktorom pri výbere materiálu pre konkrétnu aplikáciu. Napríklad pre kremeň je Curieho teplota relatívne vysoká, +573 °C, čo z neho robí vhodný materiál pre aplikácie vyžadujúce tepelnú stabilitu.
Praktické Využitie Piezoelektrického Efektu
Rozsah praktického využitia piezoelektrického efektu je mimoriadne široký a siaha od jednoduchých spotrebiteľských výrobkov až po sofistikované priemyselné a vedecké aplikácie. Najznámejšie použitie piezoelektrických článkov v bežnom živote je ako zapaľovací prvok. Piezoelektrický efekt sa používa vo vreckových zapaľovačoch alebo kuchynských zapaľovačoch pre plynové sporáky. Po stlačení kryštálu sa vytvorí rozdiel potenciálov a vo vzduchovej medzere sa objaví iskra, ktorá zapáli plyn. Toto jednoduché, ale efektívne riešenie demonštruje priamu premenu mechanickej energie na elektrickú.
Týmto sa však nevyčerpáva rozsah použitia piezoelektrických článkov. Kryštály s rovnakým účinkom možno použiť ako tenzometre, ktoré merajú mechanické napätie alebo deformáciu. Avšak táto aplikácia je obmedzená dynamickou povahou piezoelektrického efektu - ak sa zmena deformácie zastaví, signál sa už negeneruje. Preto sú piezoelektrické tenzometre najvhodnejšie pre meranie dynamických, rýchlo sa meniacich síl.
Piezokryštály sa dajú tiež použiť ako mikrofón. Pri pôsobení akustických vĺn, ktoré spôsobujú mechanickú deformáciu kryštálu, sa generujú elektrické signály. Tieto signály potom možno zosilniť a spracovať. Na druhej strane, inverzný piezoelektrický efekt umožňuje (niekedy súčasne) používať takéto prvky aj ako vysielače zvuku. Keď sa na kryštál privedie elektrický signál, piezoelement začne generovať akustické vlny. Táto obojstranná funkcionalita - premena akustickej energie na elektrickú a naopak - robí piezoelektrické materiály mimoriadne všestrannými v oblasti akustiky.
Rezonančné vlastnosti dosky sa dajú tiež efektívne využiť. Piezoelektrický prvok sa môže použiť ako akustický filter, ktorý vysiela vlny len vlastnej rezonančnej frekvencie. Táto schopnosť selektívne prepúšťať určité frekvencie je kľúčová v telekomunikáciách a signálovom spracovaní. Ďalšou možnosťou je použitie piezoelektrického prvku v generátore zvuku (napríklad v siréne, detektore dymu alebo alarmovom systéme) ako prvku udržiavajúceho frekvenciu a zároveň vysielajúceho zvuk. V tomto prípade sa zvuk vždy generuje na rezonančnej frekvencii a maximálna hlasitosť sa dosiahne pri malom príkone energie, čo zvyšuje účinnosť zariadenia.
Rezonančné vlastnosti sú tiež neoceniteľné pri stabilizácii frekvencií oscilátorov pracujúcich v rádiovom frekvenčnom rozsahu. Kremenné dosky fungujú ako vysoko stabilné a kvalitné oscilačné obvody v obvodoch udržiavajúcich frekvenciu. Ich schopnosť udržať veľmi presnú a stabilnú rezonančnú frekvenciu je základom pre presné časovanie v počítačoch, hodinkách a telekomunikačných zariadeniach.
Piezoelektrický Jev a Ultrazvuk
Na základe priameho aj nepriameho piezoelektrického javu je založený princíp ultrazvuku, čo je jedna z najdôležitejších a najrozšírenejších aplikácií piezoelektrických materiálov. Piezoelektrické generátory ultrazvuku sú založené primárne na nepriamom piezoelektrickom jave. Keď sa na piezoelektrický kryštál privedie vysokofrekvenčné striedavé elektrické napätie, kryštál sa vďaka inverznému piezoelektrickému efektu začne striedavo deformovať a kmitať. Ak sa frekvencia privedeného napätia zhoduje s vlastnou rezonančnou frekvenciou kryštálu, dochádza k rezonancii a kryštál začne generovať silné mechanické vibrácie, ktoré sa šíria do okolitého prostredia ako ultrazvukové vlny.
Takéto žiariče sa široko používajú na generovanie ultrazvukových vĺn v rôznych oblastiach. Jednou z najvýznamnejších je medicínska technika. V lekárstve sa ultrazvukové prístroje využívajú na diagnostické zobrazovanie orgánov a tkanív, monitorovanie vývoja plodu, detekciu nádorov a rôzne terapeutické postupy. Piezoelektrické meniče (transducery) sú srdcom týchto zariadení, pretože dokážu efektívne premieňať elektrické signály na ultrazvukové vlny a naopak. Obe formy javu, priamy aj nepriamy, sa využívajú v ultrazvukovej technike. Piezoelektrický prvok nielen generuje ultrazvuk, ale aj deteguje ozveny, ktoré sa vracajú z tela, pričom ich premieňa späť na elektrické signály, ktoré sú potom spracované do obrazu.

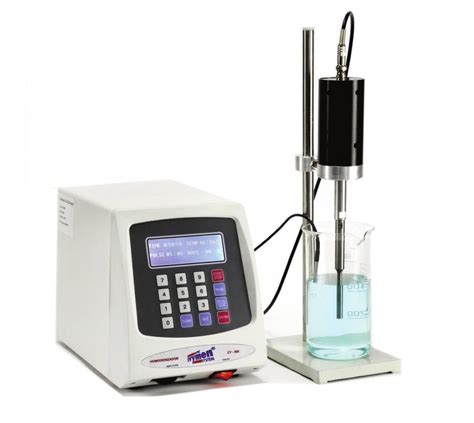

Okrem medicíny sa ultrazvuk generovaný piezoelektrickými prvkami využíva aj v priemysle na nedeštruktívne testovanie materiálov (detekcia trhlín a defektov), čistenie komponentov, zváranie plastov, obrábanie a homogenizáciu kvapalín. V biológii a chémii slúži na rozrušovanie buniek, extrakciu látok a urýchľovanie chemických reakcií. V podvodnej akustike sa sonarové systémy, založené na piezoelektrických meničoch, používajú na mapovanie morského dna, detekciu ponoriek a rybolov.
Perspektívy a Inovácie v Piezoelektrických Technológiách
Zatiaľ existujú aj fantastické projekty na premenu energie pružnej deformácie na elektrickú energiu v priemyselnom meradle, ktoré poukazujú na obrovský potenciál piezoelektrického efektu. Deformáciu chodníkov vplyvom hmotnosti chodcov alebo áut môžete využiť napríklad na osvetlenie úsekov diaľnic. Predstavte si, že každé vozidlo, ktoré prejde po ceste, prispieva k výrobe elektrickej energie, čím sa stáva cesta samostatne udržateľnou. Podobne by sa deformačná energia krídel lietadla, ktorá vzniká počas letu, mohla využiť na napájanie palubnej siete lietadla, čím by sa znížila spotreba paliva a zvýšila energetická účinnosť. Tieto scenáre, hoci stále v štádiu výskumu a vývoja, demonštrujú ambície premeniť bežné mechanické pohyby na užitočnú elektrickú energiu.
Takéto rozsiahle použitie je zatiaľ obmedzené nedostatočnou účinnosťou existujúcich piezoelektrických článkov, ktorá ešte nie je na úrovni, ktorá by umožňovala masovú komerčnú implementáciu v takomto meradle. Avšak prototypové zariadenia už boli postavené a sľubujú ďalšie zlepšenie v budúcnosti. Neustály výskum a vývoj nových piezoelektrických materiálov s vyššou účinnosťou a lepšími vlastnosťami, ako aj optimalizácia ich konštrukcie a integrácie, postupne posúvajú hranice možného.
Budúcnosť piezoelektrických technológií sa neobmedzuje len na energetickú žatvu. Očakáva sa, že piezoelektrické prvky budú hrať kľúčovú úlohu aj v miniatúrnych senzoroch pre internet vecí (IoT), v mikrorobotoch, aktívnych materiáloch pre inteligentné štruktúry a v pokročilých biomedicínskych implantátoch. Ich schopnosť reagovať na mechanické podnety a generovať elektrické signály, alebo naopak, deformovať sa pod vplyvom elektrického poľa, ich predurčuje na úlohy, kde je potrebné presné ovládanie alebo detekcia na mikroskopickej úrovni. S pokrokom v nanotechnológiách a materiálovom inžinierstve sa neustále otvárajú nové obzory pre ich využitie, posúvajúc hranice inovácie v rôznych odvetviach.
