Ultrazvuková diagnostika predstavuje jednu z kľúčových neinvazívnych metód v modernom zdravotníctve, ktorá poskytuje rozsiahle informácie o štruktúre a funkcii vnútorných orgánov. Medzi jej najvýznamnejšie pokroky patrí farebné dopplerovské mapovanie, ktoré umožňuje vizualizovať a analyzovať prietok krvi v cievach a pohyby tkanív. Táto technológia zásadným spôsobom rozširuje diagnostické spektrum a otvára dvere k presnejšej identifikácii mnohých ochorení.
Farebné Dopplerovské Mapovanie: Technologické Základy a Vizuálne Zobrazenie
Farebný dopplerovský ultrazvuk je pokročilá ultrazvuková metóda, ktorá využíva Dopplerov jav na zobrazenie pohybu krvi a tkanív. Vo všeobecnosti využíva technológiu autokorelácie na spracovanie dopplerovského signálu. Tento signál prietoku krvi získaný technológiou autokorelácie je farebne kódovaný a následne superponovaný na dvojrozmerný obraz v reálnom čase. Výsledkom je streamovanie obrázkov prietoku krvi pomocou farebného Dopplerovho ultrazvuku, čo prináša dynamický pohľad na dianie vo vnútri tela.
Je vidieť, že farebný dopplerovský ultrazvuk (farebný dopplerovský ultrazvuk) má nielen výhody dvojrozmerných ultrazvukových štrukturálnych obrazov, ale poskytuje aj bohaté informácie o hemodynamike. Táto technika sa právom označuje za „neinvazívnu angiografiu“, pretože umožňuje detailné posúdenie ciev bez potreby invazívnych zákrokov.
Medzi hlavné výhody farebného Dopplerovho ultrazvuku patria:
- Dokáže rýchlo a intuitívne zobraziť dvojrozmernú rovinnú distribúciu prietoku krvi.
- Môže zobraziť smer prietoku krvi, čo je kľúčové pre diferenciálnu diagnostiku.
- Je užitočné rozlišovať medzi tepnami a žilami.
- Je užitočné identifikovať vaskulárne lézie a nevaskulárne lézie, čo pomáha pri presnej lokalizácii patologických procesov.
- Prispieva k pochopeniu povahy prietoku krvi (napr. laminárny, turbulentný).
- Je vhodné pochopiť fázu a rýchlosť prietoku krvi.
- Shunt a reflux sa dajú spoľahlivo nájsť, čo je dôležité pri hodnotení srdcových chýb alebo žilových nedostatočností.
- Môže kvantitatívne analyzovať pôvod, šírku, dĺžku a oblasť zväzkov prietoku krvi.
Pri farebnom dopplerovskom ultrazvukovom prietokovom diagrame (CDF), tiež známom ako farebné dopplerovské ultrazvukové zobrazovanie (CDI), je ním získaný zdroj echo informácií v súlade so spektrálnym dopplerom. Distribúcia a smer prietoku krvi sú zobrazené v dvoch rozmeroch, pričom rôzne rýchlosti sú odlíšené rôznymi farbami.
Duplexný a Triplexný Dopplerovský Systém
Farebné dopplerovské mapovanie prietoku na monitore zobrazuje dva cez seba položené, do seba zakomponované, obrazy, čo predstavuje duplexnú metódu zobrazenia. Duplexný Dopplerov ultrazvukový systém je ultrazvukový obraz v B-režime zobrazujúci umiestnenie krvných ciev, zatiaľ čo Doppler meria prietok krvi. Táto kombinácia B-módu a dopplerovských systémov dokáže presnejšie lokalizovať akúkoľvek danú krvnú cievu. Hlavnou výhodou tejto metódy je zjednodušenie pri orientácii v cievnych štruktúrach.
V rozšírenom triplexnom režime sa k B-režimu a farebnému mapovaniu pridáva aj spektrálne zobrazenie, ktoré poskytuje kvantitatívne údaje o rýchlostiach prietoku v konkrétnom mieste.
Smer prietoku krvi a farebné spektrum
Pri CDI je smer prietoku krvi farebne označený. Štandardne červené alebo žlté farebné spektrum indikuje prietok krvi smerom k sonde (horká farba), zatiaľ čo modré alebo azúrové farebné spektrum indikuje prietok krvi preč od sondy (studená farba). Je dôležité si uvedomiť, že pri mapovaní prietoku krvi v cievach tieto farby nereprezentujú odlíšenie žilnej a tepennej krvi, ale iba smer pohybu vzhľadom na sondu. Jas farby je funkciou rýchlosti toku - čím rýchlejšie sa tekutina pohybuje, tým je odtieň danej farby jasnejší.
V spektrálnych Dopplerových zobrazeniach je smer prietoku krvi diferencovaný s nulovou základnou čiarou. Hodnoty nad nulovou základnou líniou označujú prietok krvi smerom k sonde a hodnoty pod nulovou základnou líniou indikujú prietok krvi opúšťajúci sondu.
CDI zobrazuje prietok krvi vo vaskulárnom lúmene, takže patrí do zobrazenia typu kanála a nemôže zobrazovať cievnu stenu a adventíciu. To je dôležité pri diferenciácii vaskulárnych typov. CDI sa môže použiť napríklad na klasifikáciu krvných ciev uzlov rakoviny pečene, rozlišujúc ich ako krvné cievy obklopujúce uzol a oblúkovité krvné cievy k vnútornému okraju uzla.
Úvod do Dopplerovho ultrazvuku
Detailná Analýza Prietoku Krvi: Spektrálny a Energetický Doppler
Okrem farebného Dopplerovho mapovania existujú aj ďalšie dôležité dopplerovské metódy, ktoré poskytujú špecifické informácie o prietoku krvi a pohybe tkanív.
Spektrálny Doppler a kvantitatívna analýza
Súvisiaca technológia používaná vo farebnom Dopplerovi je pulzná vlna. Keď je rýchlosť detekovaného objektu príliš vysoká, farba farebného toku bude nesprávna, čo je zjavne horšie ako spektrálny Doppler v kvantitatívnej analýze. V súčasnosti majú farebné dopplerovské ultrazvukové prístroje spektrálnu funkciu Doppler, to znamená farebný ultrazvuk s dvojitou funkciou. Spektrálny Doppler slúži na zaznamenanie spektra rýchlostí určitého vzorkovacieho objemu v čase. Zvislá os grafu (tzv. Dopplerovského spektra) zobrazuje dopplerovský posun, alebo rýchlosť, ktorú prístroj vypočíta z daných hodnôt uhla insonácie, rýchlosti šírenia zvuku v prostredí, frekvencie vysielaného zvuku a z nameranej hodnoty prijatej frekvencie. Ak sa sledovaný predmet pohybuje smerom k sonde, sú hodnoty jeho rýchlostí zobrazované nad horizontálnou (časovou) osou, ak sa pohybuje od sondy, je jeho rýchlosť zaznamenávaná pod osou. Pretože sa v priemere cievy nepohybuje krv (jednotlivé krvinky) vždy rovnakou rýchlosťou, nameriame v jednom okamihu viac rýchlostí.
Energetický Doppler (Power Doppler) a jeho uplatnenie
Energetický Doppler, často zobrazovaný v oranžovom alebo ružovom prevedení, je metóda, ktorá zobrazuje energiu vznikajúcu na pohybujúcich sa štruktúrach. Barevný odtieň iba jednej farby (najčastejšie oranžovej) v každom pixeli zodpovedá intenzite odrazenej zvukovej vlny, teda vlastne hustote erytrocytov. Hlavná nevýhoda tohto zobrazenia spočíva v tom, že nemôžeme zároveň odčítať informácie o rýchlosti či smere toku krvi. Tento nedostatok sa dá obísť použitím metódy smerového energetického Dopplera (Directional Power Doppler) alebo kombináciou so spektrálnym zobrazením, v tzv. triplexnom režime. Veľkými výhodami sú nezávislosť na rýchlosti toku a dopplerovskom uhle. Preto sa energetický Doppler používa na zobrazenie malých ciev, v ktorých krv neprúdi tak rýchlo, a je tiež vhodný na zobrazenie perfúzie orgánov.
Zobrazenie pohybov tkanív
Barevné zobrazenie pohybov tkanív umožňuje farebne zobraziť rýchlosť a smer aj rádovo pomalších pohybov (1-10 mm/s), než je napríklad prietok krvi. Táto funkcia je dôležitá pre hodnotenie dynamiky orgánov a štruktúr, ako je napríklad pohyb stien srdca.
Použitie ultrazvukových kontrastných látok
Na zvýšenie intenzity dopplerovského signálu sa používajú kontrastné látky. V tomto prípade ide o látky, ktoré obsahujú plynové bubliny o veľkosti niekoľkých mikrometrov. Tieto bubliny pri interakcii s ultrazvukovými vlnami rezonujú a vysielajú vlnenie vracajúce sa späť ku zdroju v smere odrazu. Ono vlnenie nevysielajú o jednej jedinej frekvencii, ale aj o jej vyšších harmonických násobkoch, čo umožňuje zlepšiť zobrazenie perfúzie tkanív.
Technické Aspekty a Optimalizácia Dopplerovského Obrazu
Presnosť a výpovedná hodnota dopplerovského vyšetrenia závisí od správneho nastavenia ultrazvukového prístroja a pochopenia základných fyzikálnych javov.
Dopplerovské posuvy a rýchlosti
Dopplerovské zobrazenia sú metódy prijímania a spracovania dát, ktoré sa získajú pri dopplerovskej ultrasonografii. Slúžia na zaznamenanie spektra rýchlostí určitého vzorkovacieho objemu v čase. Hodnoty dopplerovského posuvu alebo rýchlosti sú vypočítané na základe uhla insonácie, rýchlosti šírenia zvuku, frekvencie vysielaného zvuku a nameranej hodnoty prijatej frekvencie.
Kľúčové parametre: PRF a Nyquistov limit
PRF (Pulse Repetition Frequency) označuje množstvo impulzov, ktoré prístroj emituje a prijme za jednu sekundu. O PRF sa hovorí iba pri pulznom doppleri (PW). Je potrebné dať si pozor na Shannonov vzorkovací teorém a nastaviť vzorkovaciu frekvenciu najmenej na dvojnásobok najvyššej frekvencie vzorku. Obmedzenie najvyššej merateľnej rýchlosti pri danej PRF býva označovaná ako Nyquistov limit.

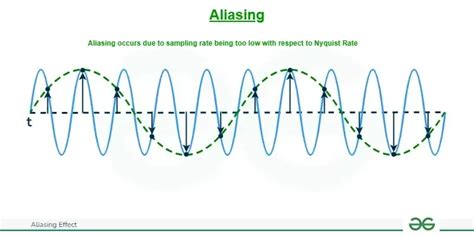

Fenomén aliasingu a jeho interpretácia
Aliasing je zobrazenie tých dopplerovských posuvov, ktoré ležia nad Nyquistovou frekvenciou, na opačnej strane nulovej hladiny. Zodpovedá to nečakaným signálom na opačnej strane spektrálneho zobrazenia a náhlemu prechodu z najjasnejšie červenej do najjasnejšie modrej pri farebnom Dopplerovi. Vo farebnom zobrazení sa aliasing môže spliesť s inými javmi, ako je napríklad skutočný turbulentný prietok. Na obrázku uprostred môžeme si všimnúť ostrých prechodov z červenej do modrej, čo je typický prejav aliasingu.
Vzorkovací objem, Dopplerovský uhol a stenový filter
- Vzorkovací objem je definovaná oblasť, z ktorej prístroj sníma signál. V praxi tomu zodpovedá priemer danej cievy. Väčší rozsah vzorkovacieho objemu, než je daná cieva, zobrazuje aj okolité tkanivá, ktoré môžu rušiť signál. Na obrázku je patrný dopplerovský kurzor ako prerušenie bielej bodkovanej čiary, ktorý ohraničuje tento objem.
- Dopplerovský uhol je ostrý uhol, ktorý zviera smer vysielaného ultrazvuku a smer toku snímaného predmetu. Teoreticky by sa najlepšie výsledky mali pořídiť pri uhle 0°, táto situácia však v praxi skoro nenastáva. Naopak pri veľkosti uhla 90° nemožno namerať žiadnu hodnotu (v praxi sa kvôli nejednotnosti smeru šírenia všetkých vysielaných paprskov získa, nemá však dostatočnú výpovednú hodnotu). Dopplerovský uhol sa musí navoliť tak, aby čo najviac zodpovedal skutočnosti. Pri malých hodnotách uhla sa výsledná rýchlosť príliš nezmení, ak sa urobí malá chyba. Avšak pri hodnotách 60° a vyššie už malá chyba môže výsledok skresliť až o desiatky percent.
- Stenový filter (Wall filter) slúži na odstránenie nežiaducich signálov z výsledného obrazu. Ultrasonografický prístroj prijíma informácie aj o pohybe okolitých tkanív, ktoré sú spôsobené napríklad dýchaním alebo pulzáciou. Tieto pohyby zodpovedajú veľmi nízkym dopplerovským posunom, ktoré sa dajú z výsledku odstrániť, ak sa nastaví dolná hranica prijímaných frekvencií. Pri odstránení nízkofrekvenčných signálov však možno stratiť aj niektoré dôležité údaje, napríklad informácie o pomaly tekúcich žilách.
Nastavenia prístroja pre optimálny obraz
- Farebný box určuje miesto vo výslednom obraze, ktoré bude vyfarbované podľa prijatých signálov. Pre krv (ktorá sa v ultrazvuku zobrazuje čierne, je anechogénna) sa navolí stupeň šedi pixelu, ktorému bude priradený farebný záznam.
- Perzistencia ovplyvňuje, či bude výsledná farba obrazu viac premenlivá, alebo vypočítaná z priemeru niekoľkých na seba nadväzujúcich hodnôt prijatých signálov.
- Výstupný výkon (Output power) je množstvo energie, ktoré sa vyšle do vyšetrovanej oblasti.
- Zosilnenie prijímača (Gain) je charakteristika spracovania prijatého signálu.
- Frekvencia vysielaného vlnenia (Operating frequency) je frekvencia vysielaného vlnenia.
- Posun základnej línie (Baseline shift) slúži na pretočenie grafu spektrálneho zobrazenia okolo osi nulovej hladiny.
Analýza spektrálnej krivky a hemodynamické parametre
Výsledkom dopplerovského vyšetrenia je záznam spektrálnej dopplerovskej krivky z tepien identifikovaných priamym zobrazením vo farebnom alebo power mode. Zaznamenáva sa hĺbka insonácie, smer prietoku a dopplerovský uhol. Zo záznamu sa posudzujú prietokové rýchlosti, ako sú maximálna systolická rýchlosť (PSV), konečná diastolická rýchlosť (EDV), stredná prietoková rýchlosť (V mean), indexy pulzatility (PI) a rezistencie (RI), charakter prietoku (laminárny, turbulentný) so zaznamenaním fenoménu „aliasing“ vo farebnom mode (ak je prítomný), prípadne ďalšie hemodynamické parametre a prítomnosť abnormálnych signálov (HITS).
Transkraniálna Farebná Duplexná Sonografia (TCCS): Mapovanie Mozgovej Cirkulácie
Transkraniálna farebná duplexná sonografia (TCCS - Transcranial Color-Coded Sonography) je pokročilá neurosonologická vyšetrovacia metóda, ktorá umožňuje neinvazívne zobrazenie mozgového parenchýmu a ciev. Poskytuje možnosť merania prietoku intrakraniálnymi tepnami, mozgovými žilami a splavmi cez intaktnú lebku. V dvojrozmernom B-obraze umožňuje posúdenie anatomických pomerov a morfologických štruktúr mozgového tkaniva v škále šedi, zobrazenie intrakraniálnych ciev a posúdenie hemodynamiky.
Úvod do Dopplerovho ultrazvuku
Potrebné technické vybavenie a špecializácia personálu
Vyšetrenie TCCS si vyžaduje špecifické technické a personálne predpoklady. Ultrazvukový prístroj pre TCCS vyšetrenie musí byť vybavený zariadením pre 2D zobrazenie (B-mode), spektrálny dopplerovský záznam (D-mode) a farebné dopplerovské zobrazenie (CFM-mode, Power-Mode), ktoré predstavujú základné súčasti duplexného vyšetrenia mozgu a intrakraniálnych ciev. Prístroj musí mať schopnosť zobraziť tok krvi v insonovaných tepnách do B-obrazu farebným kódovaním vo farebnom alebo energetickom mode, ďalej analyzovať dopplerovský posun frekvencií, ktorý vzniká odrazom ultrazvukového paprsku od prúdu krvi pretekajúcej vyšetrovanými tepnami (D-mode) s vytvorením zvukového a grafického výstupu vo forme spektrálnej krivky.
Požadované vlastnosti zahŕňajú zobrazovaciu frekvenciu základnej sondy (najčastejšie phased-array) 2.0-4.0 MHz, možnosť použitia dopplerovských nosných frekvencií 2.0-2.5 MHz, možnosť stanovenia veľkosti vzorkovacieho objemu a jeho umiestnenia do oblasti záujmu, možnosť zmerať dopplerovský uhol ku smeru prietoku krvi v cieve, záznam dopplerovského signálu formou spektrálnej krivky s grafickým a zvukovým výstupom a formou farebného zobrazenia toku v rýchlostnom alebo energetickom režime (toto zobrazenie je superponované do 2D obrazu v škále šedi). Fakultatívnou súčasťou je možnosť špeciálneho vyšetrenia pohybu intrakraniálnych štruktúr pomocou M-módu.
Vyšetrenie uskutočňuje lekár, ktorý je jediným oprávneným nositeľom výkonu. Podmienkou k uskutočňovaniu vyšetrenia je získanie funkčnej špecializácie v neurosonológii s licenciou pre metódu TCCS. Predpokladom k získaniu funkčnej špecializácie je atestácia z odboru neurológia, rádiológia, vnútorné lekárstvo, ARO alebo zaradenie do atestačnej prípravy z neurochirurgie, prípadne splnenie podmienok pre udelenie licencie z týchto odborov. Pre zachovanie skúseností vyšetrujúceho pre vykonávanie a interpretáciu vyšetrení je potrebný dostatočný počet vyšetrení a priebežná kontrola referenčnými metódami. Odporúčaný počet TCCS vyšetrení s archiváciou nálezov je aspoň 100 ročne s koreláciou 10 vyšetrení s referenčnými metódami. Je potrebné trvalé vzdelávanie a výmena informácií s ostatnými pracoviskami TCCS.
Štandardný postup vyšetrenia: akustické prístupy a vyšetrovacia technika
Cieľom vyšetrenia je zobrazenie základných intrakraniálnych štruktúr, zistenie štrukturálneho a funkčného stavu intrakraniálnych tepien a analýza hemodynamických pomerov v cievnom systéme mozgu. V priebehu vyšetrenia je nutné zobraziť základné intrakraniálne štruktúry a získať kvalitné dopplerovské spektrálne krivky zo všetkých vyšetrovaných tepien. Akustický prístup k týmto tepnám predstavujú anatomické „okná“ (prirodzené zoslabenia kostí lebky). Ultrazvuková expozícia pacienta má byť obmedzená na nevyhnutné minimum z hľadiska času aj akustického výkonu sondy. Pre zlepšenie kvality signálu je možné uskutočniť aplikáciu pulmostabilnej kontrastnej látky.
TCCS sa uskutočňuje zo šiestich základných prístupov: transtemporálneho, transforaminálneho (transnuchálneho), transfrontálneho, transorbitálneho, transokcipitálneho a submandibulárneho. Ako obligátny prístup sa používa obojstranný transtemporálny prístup a transforaminálny (transnuchálny) prístup. Ostatné prístupy sa používajú doplnkovo podľa potreby.
- Z transtemporálneho prístupu (temporálne okienko predné, stredné alebo zadné) sa vyšetrujú supratentoriálne mozgové štruktúry a tepny Willisovho okruhu: a. cerebri media (ACM) - úseky M1, M2, a. cerebri anterior (ACA) - úseky A1, A2, a. cerebri posterior (ACP) - úseky P1, P2, distálny úsek a. carotis interna (ACI) a hlboké mozgové žily.
- Transforaminálny prístup sa používa pre zobrazenie vertebrobazilárneho riečiska, vyšetrujú sa distálne V4-úseky vertebrálnych tepien (AV) a a. basilaris (AB), prípadne mozočkové tepny (PICA, AICA, SCA) a a. spinalis anterior.
- Transfrontálny prístup sa používa pre zobrazenie A2-úseku ACA, zatiaľ čo transorbitálny prístup slúži pre zobrazenie karotického sifónu a oftalmickej cirkulácie.
- Z transokcipitálneho prístupu sa zobrazia hlboké mozgové žily.
- Submandibulárny prístup sa využíva pre zobrazenie stredného úseku a. carotis interna.
Poloha pacienta je zvyčajne vľahu na chrbte. Vyšetrenie začína z transtemporálneho prístupu, kde sa v B-obraze zobrazia jednotlivé mozgové štruktúry - mozgový kmeň s echogénnou substantia nigra v mezencefale, bazálne cisterny, a. cerebri media, tretiu komoru a rohy postranných komôr, plexus chorioideus, epifýzu, anechogénnu bielu hmotu mozgových lalokov, pri dobrých podmienkach zobrazenia aj gyrifikáciu mozočka. Následne sa vo farebnom (rýchlostnom) alebo energetickom mode zobrazia intrakraniálne tepny a hlboké mozgové žily, ako sifón ACI, ACM (M1-M3 úsek), ACA (A1-A2 úsek), ACP (P1-P2 úsek), predná komunikanta (ACoA), zadná komunikanta (ACoP), v. cerebri media profunda a v. basalis. Intrakraniálne vény a splavy sú ťažšie detekovateľné ako tepny, niekedy je potrebné upraviť nastavenie prístroja pre detekciu nižších rýchlostí vo farebnom móde (zníženie pulznej repetitívnej frekvencie - PRF).
Pri štandardnom vyšetrení sa uskutočňujú štyri základné rezy, ktoré zhruba zodpovedajú transverzálnym rezom pri CT alebo MRI vyšetrení - pontínny, mezencefalický, thalamický a rez v úrovni postranných komôr.
Funkčné testy reaktivity
Fakultatívnou súčasťou vyšetrenia je v prípade potreby uskutočnenie základného testu funkčnej reaktivity, minimálne na oboch a. cerebri media a bazilárnom kmeni, metódou BH/HV (zadržanie dychu s následnou hyperventiláciou po dobu 30 s).
Rozsah a zápis nálezu do protokolu
Výstupom vyšetrenia musí byť protokol, ktorý je pre dané pracovisko typizovaný a obsahuje identifikačné údaje o pracovisku, použitom prístroji, dátum a meno vyšetrujúceho, osobné dáta pacienta, indikačné dôvody vyšetrenia, záznam numerických hodnôt merania (prietokové rýchlosti, základné indexy) zo všetkých vyšetrených tepien a slovný popis nálezu so zhodnotením. Obrazový záznam má byť archivovaný v prípade patologických nálezov. Vždy je potrebné dokumentovať dôvody nekompletného vyšetrenia.
Úplné TCCS vyšetrenie zahŕňa zhodnotenie B-obrazu s popisom zobrazenia základných intrakraniálnych štruktúr a prípadných patologických nálezov - napríklad rozšírenie mozgových komôr (hydrocefalus), posun strednej čiary, echogénne útvary v hypoechogénnej bielej hmote mozgových hemisfér (tumory, krvácanie) alebo zmeny echogenity substantia nigra (u Parkinsonovej choroby). Postup vyšetrenia ciev vyžaduje, aby každá cieva bola vyšetrená v rôznych hĺbkach v celom jej insonovateľnom priebehu, s analýzou smeru toku krvi a spektrálnej dopplerovskej krivky. Pri normálnom zázname sú zapísané najvyššie namerané rýchlosti.
Klinické indikácie TCCS, vrátane monitoringu
Základným dôvodom indikácií TCCS vyšetrenia je klinická symptomatológia pacienta, ďalej nálezy pomocných vyšetrení (zobrazovacích a funkčných), ktoré musia byť komplexne posúdené. Prehľad najdôležitejších indikácií TCCS vyšetrenia zahŕňa:
- Vyšetrenie pacientov so stenózami alebo oklúziami extrakraniálnych tepien - zistenie a sledovanie dôsledkov pre mozgovú cirkuláciu a zhodnotenie kolaterálneho obehu, vyšetrenie pred plánovaným revaskularizačným výkonom.
- Vyšetrenie pacientov s podozrením na stenotický proces intrakraniálnych tepien (eventuálne s preukázanými intrakraniálnymi stenózami) - zistenie a sledovanie intrakraniálnych stenóz a ich hemodynamických dôsledkov.
- Vyšetrenie pacientov s akútnou CMP ischemického pôvodu v karotickom aj vertebrobazilárnom povodí alebo pacientov po prekonanej tranzitórnej ischemickej atake (TIA).
- Vyšetrenie pacientov s chronickým cerebrovaskulárnym ochorením, v diferenciálnej diagnostike a sledovanie intrakraniálnych angiopatií a arteriitíd.
- Vyšetrenie pacientov s aneuryzmami, cievnymi malformáciami, arteriovenóznymi píšťalami - stanovenie zásobujúcich ciev malformácie, sledovanie úspešnosti terapeutických zásahov.
- Vyšetrenie k preukázaniu a sledovaniu vazospazmov, najčastejšie u pacientov po subarachnoidálnom krvácaní.
- Vyšetrenie k stanovenie mozgovej smrti.
- Vyšetrenie pacientov s kraniocerebrálnymi traumami a rozsiahlymi léziami mozgu, sledovanie v rámci komplexného monitoringu zvýšeného intrakraniálneho tlaku.
- Vyšetrenie v diferenciálnej diagnostike bolestí hlavy, najmä migrény.
- Detekcia pravolevého skratu pri podozrení na epizódy paradoxnej embolizácie.
- Vyšetrenie pacientov s tumorom mozgu (meningeóm, astrocytóm, glioblastóm, metastáza a ďalšie).
- Vyšetrenie pacientov s intrakraniálnym abscesom.
- Vyšetrenie pacientov s intrakraniálnym krvácaním (intracerebrálne krvácanie, subarachnoidálne krvácanie, hemocefalus, epidurálny a subdurálny hematóm).
- Vyšetrenie pacientov s Parkinsonovou chorobou a vaskulárnym parkinsonským syndrómom, dystóniou, hemochromatózou.
- Vyšetrenie pacientov s hydrocefalom, detekcia vrátane diferenciálnej diagnózy medzi normotenzným a hypertenzným hydrocefalom.
- Vyšetrenie pacientov s podozrením na pretlak strednej čiary (u ložiskových expanzívnych procesov).
- Vyšetrenie pacientov s centrálnymi neurologickými príznakmi pri podozrení na fokálnu či difúznu intrakraniálnu léziu.
Špeciálne indikácie pre TCCS monitoring zahŕňajú detekciu mikroembolizácií do intrakraniálnej oblasti s cieľom vyhodnotenia rizika a stanovenia zdroja, monitorovanie rekanalizácie intrakraniálnych tepien u pacientov s akútnou ischemickou cievnou mozgovou príhodou, a peroperačné monitorovanie karotickej endarterektómie, angioplastiky a stentovania extra a intrakraniálnych tepien, eventuálne iných kardiovaskulárnych zákrokov.
Aplikácie Farebného Dopplerovho Ultrazvuku v Medicíne
Farebné dopplerovské mapovanie a súvisiace ultrazvukové techniky sú neoddeliteľnou súčasťou diagnostiky v mnohých medicínskych odboroch, poskytujúc rýchle a bezbolestné vyšetrenie ultrazvukom s vysokou výpovednou hodnotou pre pacienta a odosielajúceho lekára.
Gynekológia a pôrodníctvo: Morfologický ultrazvuk, 3D/4D zobrazenie plodu
V oblasti gynekológie a pôrodníctva zabezpečujeme komplexnú zdravotnú starostlivosť. Vykonávame preventívne gynekologické prehliadky a diagnostiku, ako aj prípadnú liečbu chorôb ženských reprodukčných orgánov. Významnú pozornosť venujeme nastávajúcim mamičkám počas tehotenstva, ktorým radi zhotovíme nezabudnuteľnú fotografiu či videozáznam plodu ich dieťatka (3D/4D ultrazvuk).
Morfologický (genetický) ultrazvuk v 18. - 22. týždni tehotenstva je optimálna fáza tehotenstva, kedy je možné vykonať podrobné vyšetrenie plodu. Vyšetrenie nadväzuje na vyšetrenie plodu v prvom trimestri, no samozrejme sa dá vykonať aj u tehotných, ktoré ho neabsolvovali. Okolo 20. týždňa tehotnosti sa vyšetruje z viacerých dôvodov. V uvedenom čase bývajú optimálne akustické podmienky na vyšetrenie dané pomerom veľkosti tela plodu a primerane veľkým množstvom plodovej vody, ktorej prítomnosť umožňuje z fyzikálneho hľadiska plod vyšetriť. Počas vyšetrenia sa kontroluje plod kompletne od hlavy po päty podľa medzinárodných štandardov.
Detailné vyšetrenie srdca plodu a mozgu pomocou 3D/4D
Nad rámec povinných vyšetrení sa vykonáva detailné vyšetrenie srdca plodu, pri ktorom sa naplno využíva potenciál ultramoderných 3D/4D USG prístrojov. Pri vyšetrení srdca sa používajú všetky dostupné testovania morfológie, ako aj funkcie srdca, vrátane farebného mapovania, pulzného Dopplera, tkanivového Dopplera a STIC 4D srdca. Na rozdiel od rutinných morfologických 2D vyšetrení sa u každého plodu realizuje aj 3D vyšetrenie mozgu s použitím tomografického ultrazvukového zobrazenia, pri ktorom je mozog plodu vyšetrený v 0,5 mm rezoch v troch na seba kolmých rovinách, podobne ako je to pri magnetickej rezonancii či CT. Samozrejme, pri tomto vyšetrení nejde o röntgenové, ale ultrasonografické vyšetrenie.
Skríning chromozómových abnormalít (minor markery, AAURA softvér)
Pri hodnotení niektorých orgánov sa nájdu aj niektoré anatomicky prípustné odchýlky (MINOR MARKERY) vo vývoji, napríklad rozšírenie odvodných ciest obličiek, cysty v plexus chorioideus (spleť ciev, ktorá v mozgu vytvára mozgovomiechový mok) či napríklad skrátenie nosových kostí. Tieto nálezy sa bežne vyskytujú u kompletne zdravých plodov, no o niečo častejšie u detí s chromozómovými abnormalitami. Na prehodnotenie sa používa sofistikovaný počítačový program, ktorého licencia je zakúpená z USA. Softvér má skratku AAURA a umožňuje po ultrazvukovom vyšetrení riziko rekalkulovať, to znamená spresniť riziko, ktoré bolo dovtedy vypočítané len na základe biochemického vyšetrenia (triple test), alebo na základe kombinovaného testu. Každý z minor markerov má inú závažnosť, ktorá sa dá matematicky vyjadriť, a teda sa každé riziko dá prepočítať. Ak u pacientky, ktorá má výsledok predchádzajúcich testov pozitívny, u jej plodu sa nenájde žiadna anatomická odchýlka, softvér riziko zníži. AAURA skórovací systém je špičková objektívna a osvedčená metóda, pomocou ktorej sme v našom centre zásadným spôsobom znížili počet odberov plodovej vody až o 60 %. Nahradili sme tak už pred 10 rokmi doteraz platné legislatívne odporúčanie. Ak po skončení ultrazvukového vyšetrenia je riziko pre chromozómové ochorenia vysoké, alebo bola zistená vrodená chyba na niektorom orgáne, nasleduje podrobná konzultácia. Prvým krokom je tzv. second opinion, kontrola ďalším skúseným sonografistom z centra. Ak sa nález opakovane potvrdí, nasleduje konzultácia na pracovisku genetiky, ktoré zvyčajne odporúča odber plodovej vody, ktorý sa realizuje v centre.
Diagnostika ochorení prsníkov a preventívne prehliadky
Kladieme silný dôraz na prevenciu rakoviny prsníka. Pracuje s nami lekárka s mamodiagnostickým zameraním, čiže špecialistka na sonografické vyšetrovanie prsníkov. Vykonávame aj mamologické prehliadky a diagnostiku ochorení prsníkov u mužov a žien, a to pod vedením skúsenej lekárky MUDr. Jany Badidovej.
Detská rádiológia: špecializované vyšetrenia
Pondelky sú z väčšej časti vyhradené detskému pacientovi, ktorému sa venuje lekár so špecializáciou z detskej rádiológie. Špecializované vyšetrenia sa týkajú napríklad čriev alebo diagnostiky gastroezofageálneho refluxu (GER).
Vyšetrenie ciev končatín a iné špecializované dopplerovské vyšetrenia
Duplexné vyšetrenie žíl končatín (B-mód, PW-Doppler) a duplexné vyšetrenie artérií končatín (B-mód, PW-Doppler, prípadne CW-Doppler) sú bežnými aplikáciami farebného mapovania prietoku. Tieto vyšetrenia sú kľúčové pre diagnostiku a sledovanie vaskulárnych ochorení.
Estetická gynekológia
Mnohé problémy v intímnej oblasti ženského tela pomáhame riešiť v rámci estetickej gynekológie.
Všeobecné Princípy a Kontex Ultrazvukovej Diagnostiky
Ultrazvukom (tzv. sonografia) sa vyšetrujú orgány na základe pohlcovania a odrazu ultrazvukových vĺn, ktoré nezaťažujú pacienta žiarením, a preto ho môžeme opakovať podľa potreby.
Základné komponenty ultrazvukového prístroja

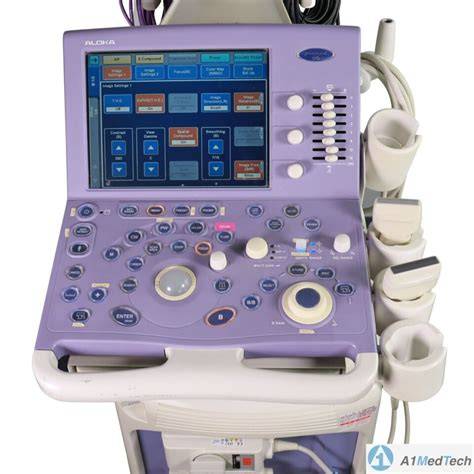

Ultrazvukový prístroj, ako je napríklad ALOKA PROSOUND F 75, sa zvyčajne skladá zo sond (fázové pole, lineárne pole, konvexné pole, mechanické skenovanie ventilátorom, trojrozmerná sonda, endoskopická sonda atď.), ultrazvukového vysielacieho/prijímacieho obvodu, spracovania signálu a zobrazenia obrazu. Pomocou ultrazvukovej Dopplerovej technológie a princípu ultrazvukovej odozvy ide o zariadenie, ktoré súčasne zhromažďuje pohyb krvného toku, informácie o pohybe tkaniva a zobrazovanie tkaniva ľudského orgánu. Používa sa na ultrazvukové zobrazovanie, meranie a získavanie informácií o pohybe prietoku krvi pre klinické ultrazvukové diagnostické vyšetrenie. Sonda môže prechádzať cez pažerák, v krvnej cieve, cez vnútorné tkanivo ľudského tela počas operácie a/alebo sa môže použiť v oblastiach ultrazvukovej navigácie a podobne.
Porovnanie s inými zobrazovacími technikami
V porovnaní s inými zobrazovacími metódami, ako sú röntgenové (Skiagrafia, Skiaskopia), počítačová tomografia (CT) a magnetická rezonancia (MRI), má ultrazvuk unikátne výhody:
- Skiagrafia (snímkovanie RTG lúčmi) slúži na RTG zobrazenie rôznych častí ľudského tela, t.j. hrudníka, brucha, končatín, chrbtice a lebky. RTG vyšetrenia na Rádiologickom oddelení NOÚ sú určené len pre onkologických pacientov.
- Skiaskopia je dynamické sledovanie RTG obrazu. U nás sa vykonáva na RTG zariadení PHILIPS easy diagnost.
- Počítačová tomografia (CT) pomocou röntgenového žiarenia umožňuje bližšie zobrazenie orgánov tela v tenkých vrstvách - diagnostiku ochorení, poranení a u onkologických pacientov slúži na stanovenie rozsahu onkologického ochorenia a na posúdenie efektu sledovania úspešnosti liečby. Väčšinou sa podáva do žily kontrastná látka obsahujúca jód.
- Magnetická rezonancia (MRI) je moderná vyšetrovacia zobrazovacia metóda využívajúca magnetické pole (vyšetrenie bez radiačnej záťaže), ktorá má vysokú tkanivovú špecificitu, čo sa využíva najmä na zobrazenie mäkkých tkanív a kostí v jednotlivých lokalitách tela. Vyšetrenie je bezpečné, bezbolestné, podľa lokality a rozsahu vyšetrovanej časti tela trvá približne od 15 do 45 minút.
Zatiaľ čo RTG a CT využívajú ionizujúce žiarenie a MRI magnetické polia, ultrazvuk je založený na mechanických vlnách, čo z neho robí úplne neškodnú metódu, ktorú možno opakovať bez obáv z radiačnej záťaže. Intervenčná rádiológia vykonáva invazívne výkony, ktoré sú potrebné pri diagnostike a liečbe ochorení a ich komplikácií, ale ultrazvuk sa často využíva na navigáciu pri týchto procedúrach, znižujúc potrebu iných typov žiarenia.
Dôležitosť skúseného personálu a komplexnej starostlivosti
V našej ambulancii pracujú vysoko erudovaní lekári s dlhoročnou praxou, ktorí zabezpečujú krátku dobu čakania na vyšetrenie. Lekárka MUDr. Jana Badidová zabezpečuje komplexnú zdravotnú starostlivosť na jednom mieste. Do gynekologickej starostlivosti prijímame nové pacientky (ženy a dievčatá od 15. rokov) aj mimo nášho obvodu, pričom komunikáciu s terajším gynekológom, ako aj prenos Vašej zdravotnej karty zabezpečí personál našej ambulancie. Je možnosť komunikácie v slovenskom, maďarskom a anglickom jazyku.
Praktické Aspekty a Pokyny pre Pacientov
Pre dosiahnutie najlepších výsledkov a vysokej výpovednej hodnoty ultrazvukového vyšetrenia je často nevyhnutná správna príprava pacienta.
Príprava na ultrazvukové vyšetrenie (nalačno, plný močový mechúr, diéta)
- Všeobecné pokyny: Pre niektoré ultrazvukové vyšetrenia sa vyžaduje, aby bol pacient nalačno. Nalačno sa odporúča jesť jedlá, ktoré nenafukujú. Taktiež sa odporúča nepiť sýtené minerálky alebo iné sýtené bublinkové nápoje.
- Plný močový mechúr: Pred vyšetrením močového mechúra je dôležité mať plný močový mechúr. Počas dvoch hodín pred vyšetrením vypiť 250 - 400 ml tekutín (podľa veku pacienta). Pred vyšetrením sa nesmie močiť.
- Morfologický ultrazvuk v tehotenstve: Pred vyšetrením je vhodné, aby ste vypili väčšie množstvo tekutín oproti obvyklému pitnému režimu (aspoň 1 liter), výrazne tým zlepšíte akustické podmienky na vyšetrenie (tzv. „kvalitnejší obraz“). Pred samotným vyšetrením je však potrebné mať prázdny močový mechúr.
Špecifické pokyny pre deti (GER vyšetrenie)
Pre GER vyšetrenie u detí je potrebné prísť nalačno. Je dôležité priniesť so sebou tekutinu, pre dieťa mlieko, ktoré bežne pije. Ak pije antirefluxné mlieko (AR formulu), priniesť mlieko, ktoré nie je AR. Taktiež môže byť čaj (sladený, nesladený, nie ovocný, nie s citrónom) alebo voda. Na GER vyšetrenie sú nevhodné nápoje ako džús, minerálka, kakao, biela káva, AR mlieka, kyslé nápoje, jogurty alebo termixy.
Informácie o liekoch ovplyvňujúcich zrážanlivosť krvi
V prípade užívania liekov ovplyvňujúcich zrážanlivosť krvi (napr. warfarín, anopyrín) je nutné dopredu informovať Vášho odosielajúceho lekára.
Úhrada Výkonov a Legislatívne Zmeny v Zdravotnom Poistení
Je dôležité sledovať legislatívne zmeny týkajúce sa úhrady zdravotných výkonov. Od 1.7.2025 už výkon „Ultrazvukové vyšetrenie obidvoch prsníkov, axíl a regionálnych lymfatických uzlín“ nie je hradený z verejného zdravotného poistenia ako skríningové, respektíve preventívne vyšetrenie. Zdravotné poisťovne ho môžu hradiť len ako diagnostický výkon spojený s diagnózami zo skupiny N alebo D podľa Medzinárodnej klasifikácie chorôb, a to raz za deň a najviac dvakrát za mesiac.
Do 31.12.2025 budú pre poistenky objednané pred účinnosťou novely uhrádzať vykonávanie skríningových mamografií aj na pracoviskách, ktoré nie sú uvedené v zozname pracovísk vykonávajúcich mamografický skríning. Taktiež do 31.12.2025 budú uhrádzať skríningové mamografické vyšetrenie aj za poistenky vo vekovej skupine 40 - 45 rokov, ak boli objednané pred účinnosťou novely zákona.
Niektoré pokročilé dopplerovské vyšetrenia môžu vyžadovať príplatok. Napríklad príplatok za duplexné vyšetrenie ciev pomocou PW-Dopplera a farebného mapovania toku (CFM) vo vyšetrovanej oblasti (za výkony pod kódmi 108, 5300 až 5310, 5312 až 5314, 5317). Duplexné vyšetrenie žíl končatín (B-mód, PW-Doppler) sa nemôže vykazovať s výkonmi pod kódmi 5734 a 5735, možno ho vykázať spolu s výkonom pod kódom 5739. Podobne duplexné vyšetrenie artérií končatín (B-mód, PW-Doppler, prípadne CW-Doppler) sa nemôže vykazovať s výkonmi pod kódmi 5736 a 5737, možno ho vykázať spolu s výkonom pod kódom 5738. Transkraniálne duplexné dopplerovské vyšetrenie mozgových a periorbitálnych artérií pomocou B-módu, PW-Dopplera a farebného mapovania toku (CFM) sa nemôže vykazovať s výkonom pod kódom 5740. Príplatok k výkonom pod kódmi 5738, 5739 a 5742 je za farebné mapovanie toku (CFM).
